Tornos CNC

Os Tornos CNC da Casa do Mecânico combinam robustez industrial, precisão controlada e versatilidade para aplicações de ensino, prototipação e produção leve. Construídos com frames monobloco em ferro fundido e em alguns modelos com fusos de esferas recirculantes, nossos tornos oferecem repeatability comparável às fresadoras CNC de nossa produção e custo-benefício imbatível.

Da linha educacional TRC1 aos modelos avançados TRC4, cada equipamento foi projetado para um perfil de usuário: instituições de ensino, startups de manufatura e pequenas indústrias. A seguir, conheça em detalhes nossa família de tornos e descubra qual se encaixa melhor nas suas necessidades.

Estrutura em Ferro Fundido & Fusos de Esferas

Todos os nossos Tornos CNC utilizam estrutura em ferro fundido, garantindo alta rigidez e excelente amortecimento de vibrações durante operações de corte e rosqueamento. Isso reduz deformações e aumenta a vida útil dos componentes mecânicos.

No modelo TRC4 os fusos de esferas recirculantes (mesmos usados nas nossas fresadoras) promovem deslocamentos suaves e exigem menos torque do motor, permitindo movimentos rápidos (G0) e precisos, sem comprometer a estabilidade do torno. Nas versões TRC1, TRC2 e TRC3 são utilizados fusos trapezoidais com carga para reduzir folgad mecanicas e permitir boa usinabilidade.

Essa combinação estrutural assegura repetibilidade de até ±0,01 mm nos modelos avançados e mantém tolerâncias consistentes mesmo em ciclos contínuos de trabalho.

Modelos & Configurações

TRC1 – Aprendizado Básico (±0,1 mm)

O TRC1 foi desenvolvido para instituições de ensino e laboratórios de automação. Baseado em Arduino e Raspberry, ele demonstra os conceitos de CNC com precisão aproximada de 0,1 mm.

Seu uso é restrito a práticas educacionais: montagem de programas G-code simples, estudo de movimentos em malha aberta e visualização de princípios de usinagem.

Por ser compacto e de baixo custo, o TRC1 facilita a inserção de alunos no universo CNC antes de migrarem para máquinas industriais.

TRC2 & TRC2.1 – Protótipos & Produção Leve

O TRC2 montado com um motor DC escovado, ideal para pequenas séries, prototipação rápida e aulas práticas. Sua versão fechada, TRC2.1, adiciona encoder, conferindo maior segurança contra perdas de passo.

Indicamos o TRC2 para projetos que não exigem alto torque, mas demandam flexibilidade e baixo investimento — como fabricação de peças de alumínio, plásticos ou testes iniciais de processos.

A versão malha fechada oferece feedback de posição, reduzindo erros em mudanças bruscas de direção e facilitando a introdução de conceitos de controle avançado.

TRC3 & TRC3.1 – Jornada Contínua

O TRC3 evolui o conceito do TRC2 ao integrar um servomotor de 750 W no eixo principal, suportando longos ciclos de trabalho e materiais mais resistentes — aços, bronze e ligas especiais.

No TRC3.1, o encoder do servomotor implementa malha fechada, oferecendo proteção contra sobrecarga e manutenção da posição mesmo sob torque elevado.

Ambas as versões aceitam torre tradicional ou castelo de troca rápida, permitindo adaptação a diferentes tipos de ferramentas e sobremedidas de produção.

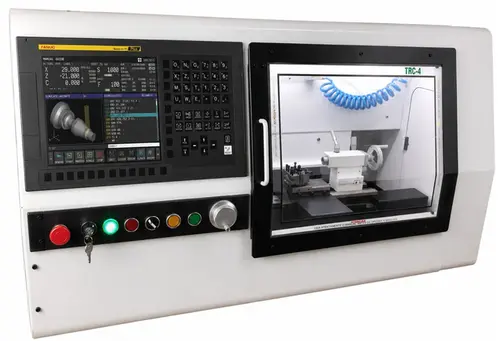

TRC4 – Automação & Funcionalidades Avançadas

O TRC4 é nosso torno top de linha, equipado com controladora CNC robusta e ciclos específicos de torneamento (G32, G33, G76). É o único modelo da família capaz de rosquear via G-code, oferecendo máxima automação.

Sua interface amigável e quadro elétrico preparado suportam integração com placas pneumáticas, castelos automáticos elétricos e alimentadores lineares ou robóticos — ideal para células totalmente automatizadas.

Além disso, o TRC4 incorpora fusos esféricos recirculantes em todos os eixos, garantindo deslocamentos rápidos (G0), alta repetibilidade e menor tempo de setup em comparação aos modelos anteriores.

Torres de Ferramentas & Acessórios

Para TRC2 e TRC3 oferecemos duas opções de torre: castelo tradicional, com troca manual de ferramenta, e castelo de troca rápida, que reduz drasticamente o tempo de setup em lotes pequenos.

O TRC4 já vem preparado para castelos automáticos elétricos — basta conectar ao painel de controle para acionar trocas de ferramenta via G-code, eliminando intervenções manuais e aumentando o fluxo produtivo.

Todos os tornos podem ser equipados com acessórios extraíveis, como mandris de precisão, centros fixos e dispositivos de fixação pneumáticos, ampliando ainda mais a versatilidade.

Precisão & Repetibilidade

Enquanto o TRC1 demonstra princípios básicos com precisão de 0,1 mm, os modelos TRC2 a TRC4 seguem o mesmo padrão das nossas fresadoras: repetibilidade de até ±0,01 mm em ensaios internos.

A malha aberta (sem encoder) mantém desempenho estável em ciclos de usinagem leve, e a malha fechada (TRC2.1, TRC3.1 e todas as versões TRC4) adiciona proteção contra perda de passo e melhor tracking em acelerações altas.

Esse nível de precisão é suficiente para componentes mecânicos de alta qualidade, prototipagem funcional e até pequenas séries industriais, garantindo peças intercambiáveis e respeitando tolerâncias rígidas.

Pronto para modernizar sua oficina ou laboratório? Fale com nossos especialistas e descubra qual Torno CNC da Casa do Mecânico atende melhor ao seu projeto.
