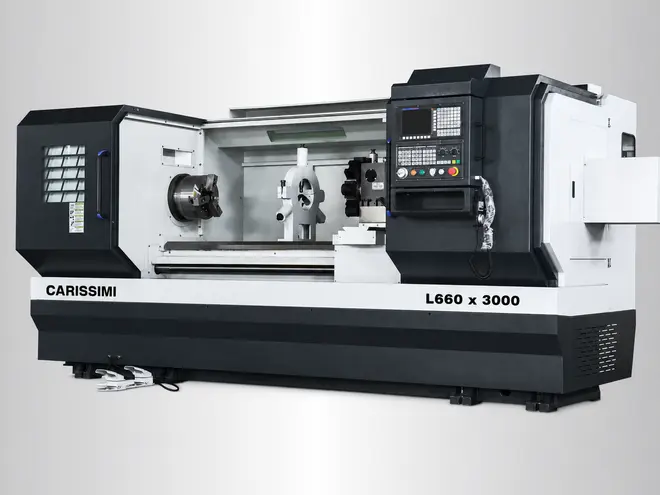

Torno CNC para Eixos Longos Carissimi L660H 3000

Torno CNC industrial para eixos e componentes longos

O Carissimi L660H é um torno CNC industrial desenvolvido especialmente para usinagem de eixos, cilindros, hastes, rolos e outros componentes de grande comprimento.

Com capacidade de 3.000 mm entre pontas, giro de Ø660 mm sobre o barramento e estrutura de aproximadamente 4.900 kg, a máquina combina grande área útil de trabalho com construção robusta e elevada estabilidade durante operações de torneamento.

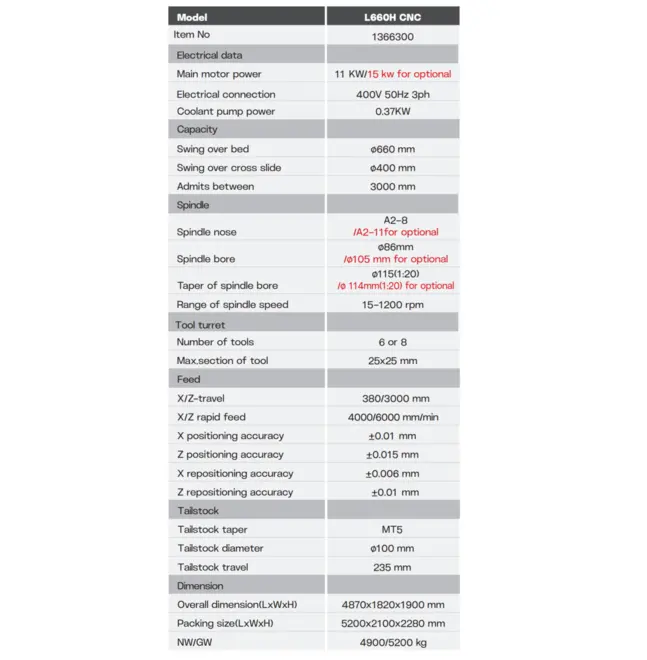

Principais características

• 3.000 mm entre pontas;
• Giro máximo sobre o barramento de Ø660 mm;
• Giro sobre o carro transversal de Ø400 mm;
• Motor principal de 11 kW;
• Motor principal de 15 kW disponível como opcional;
• Spindle com faixa de 15 a 1.200 rpm;
• Passagem padrão de spindle de Ø86 mm;
• Passagem opcional de spindle de Ø105 mm;
• Nariz de spindle A2-8;
• Nariz A2-11 disponível como configuração opcional;
• Torre para 6 ou 8 ferramentas;
• Curso dos eixos X/Z de 380 × 3.000 mm;
• Contraponto MT5 com mangote de Ø100 mm;
• Estrutura monobloco de elevada rigidez;
• Sistema automático de lubrificação;
• Sistema de refrigeração integrado;
• Placa de três castanhas de Ø250 mm na configuração padrão;
• Estrutura totalmente protegida para contenção de cavacos e fluido de corte.

3.000 mm entre pontas

A distância de 3.000 mm entre pontas permite trabalhar componentes significativamente mais longos do que os tornos CNC convencionais de produção.

Essa capacidade torna o L660H especialmente adequado para eixos de transmissão, hastes, cilindros, rolos, componentes hidráulicos, peças para máquinas industriais e outros elementos de grande comprimento.

Capacidade de giro de Ø660 mm

O L660H oferece giro máximo de Ø660 mm sobre o barramento e Ø400 mm sobre o carro transversal.

A combinação entre grande diâmetro admissível e elevada distância entre pontas permite trabalhar tanto componentes longos e relativamente estreitos quanto peças de maior diâmetro.

Estrutura monobloco de elevada rigidez

A base da máquina utiliza construção monobloco voltada à rigidez estrutural e à estabilidade geométrica durante operações de usinagem.

A elevada massa da máquina, de aproximadamente 4.900 kg, contribui para absorção das forças de corte e redução de vibrações durante o torneamento de peças longas.

Motor principal de 11 kW

O spindle é acionado por motor principal de 11 kW, com opção de configuração de 15 kW para aplicações que exijam maior reserva de potência.

A transmissão utiliza ampla faixa de variação de velocidade e elevada disponibilidade de torque em baixas rotações, característica importante na usinagem de peças de grande diâmetro.

Spindle de grande passagem

O spindle possui passagem interna padrão de Ø86 mm, permitindo a utilização de barras e componentes de diâmetro elevado através do eixo principal.

Uma configuração opcional amplia a passagem para Ø105 mm, aumentando a flexibilidade para barras, tubos e peças longas.

O nariz padrão é A2-8, com configuração A2-11 disponível para aplicações que exijam conjunto de fixação de maior capacidade.

Faixa de rotação de 15 a 1.200 rpm

O spindle trabalha entre 15 e 1.200 rpm, faixa adequada à usinagem de componentes de grande diâmetro e comprimento.

A disponibilidade de rotações reduzidas favorece operações com peças pesadas e maiores diâmetros, enquanto a faixa superior atende operações de acabamento e componentes menores.

Torre automática de ferramentas

O L660H pode utilizar torre com 6 ou 8 posições, permitindo concentrar diferentes operações dentro do mesmo programa CNC.

A seção máxima das ferramentas é de 25 × 25 mm, compatível com operações de torneamento externo, interno, faceamento, canais e rosqueamento.

Uma torre elétrica horizontal de 8 posições está disponível como configuração opcional.

Cursos X/Z de 380 × 3.000 mm

O eixo X possui curso de 380 mm e o eixo Z oferece 3.000 mm de deslocamento longitudinal.

Os movimentos rápidos atingem 4.000 mm/min no eixo X e 6.000 mm/min no eixo Z.

O grande curso longitudinal permite executar múltiplas operações ao longo de peças extensas sem necessidade de reposicionamentos intermediários.

Precisão dos eixos

O eixo X apresenta precisão de posicionamento de ±0,01 mm e repetibilidade de ±0,006 mm.

O eixo Z apresenta precisão de posicionamento de ±0,015 mm e repetibilidade de ±0,01 mm.

Esses valores permitem aplicações industriais que combinam grandes dimensões de peça com controle dimensional ao longo do processo.

Contraponto robusto MT5

O contraponto utiliza cone MT5, mangote de Ø100 mm e curso de 235 mm.

O conjunto oferece suporte às peças longas durante a usinagem, aumentando a estabilidade e reduzindo deflexões provocadas pelos esforços de corte.

Centro giratório MT5 está disponível como acessório opcional.

Placa de três castanhas Ø250 mm

A configuração padrão inclui placa de três castanhas com Ø250 mm, adequada à fixação de eixos, barras e componentes industriais.

Para aplicações que necessitem passagem interna livre, está disponível placa hidráulica vazada de Ø250 mm.

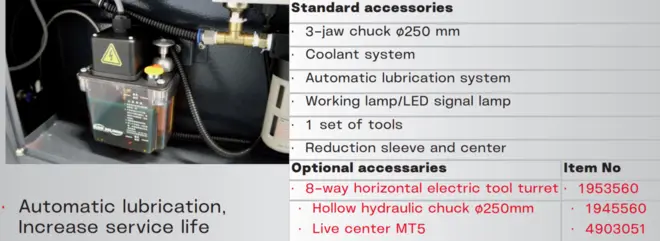

Lubrificação automática

O sistema automático de lubrificação realiza o fornecimento periódico de óleo aos componentes de movimentação da máquina.

A lubrificação controlada reduz desgaste, preserva a precisão dos conjuntos mecânicos e contribui para a vida útil do equipamento.

Sistema de refrigeração

O sistema de refrigeração utiliza bomba de 0,37 kW e realiza a circulação do fluido de corte durante a usinagem.

O sistema auxilia no controle térmico da peça e da ferramenta, na evacuação dos cavacos e na preservação do acabamento superficial.

Proteção integral da área de trabalho

A estrutura enclausurada contém cavacos e fluido de corte dentro da área de usinagem, contribuindo para um ambiente industrial mais limpo e organizado.

A iluminação interna e o sinaleiro LED facilitam o acompanhamento da operação e a identificação visual do estado da máquina.

Acessórios padrão

• Placa de três castanhas Ø250 mm;
• Sistema de refrigeração;
• Sistema automático de lubrificação;
• Iluminação da área de trabalho;
• Sinaleiro LED;
• Conjunto de ferramentas;
• Bucha de redução;
• Centro.

Opcionais

• Torre elétrica horizontal de 8 posições;
• Placa hidráulica vazada Ø250 mm;
• Centro giratório MT5;
• Motor principal de 15 kW;
• Spindle com passagem de Ø105 mm;
• Nariz de spindle A2-11.

Aplicações industriais

• Eixos longos;
• Eixos de transmissão;
• Hastes;
• Rolos industriais;
• Cilindros;
• Componentes hidráulicos;
• Tubos e peças vazadas;
• Componentes de máquinas;
• Peças para manutenção industrial;
• Pequenos e médios lotes de peças longas.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
