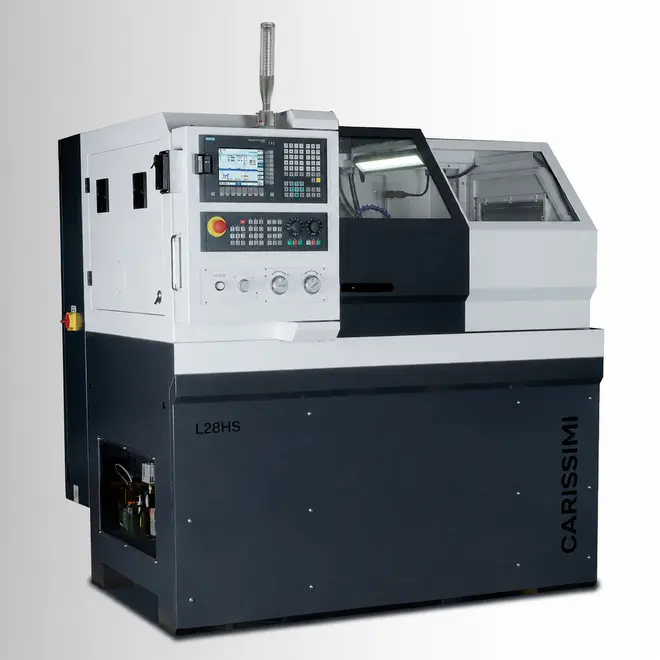

Torno CNC Compacto Carissimi L28HS

Torno CNC compacto para produção industrial

O Carissimi L28HS é um torno CNC compacto desenvolvido para fabricação repetitiva de componentes de pequeno porte, reunindo spindle de alta rotação, torre automática de ferramentas, contraponto e servoacionamentos em uma estrutura totalmente enclausurada.

Seu porte reduzido permite utilizar a máquina tanto como equipamento principal para pequenas produções quanto como máquina dedicada a uma determinada família de peças ou operação dentro de uma linha produtiva.

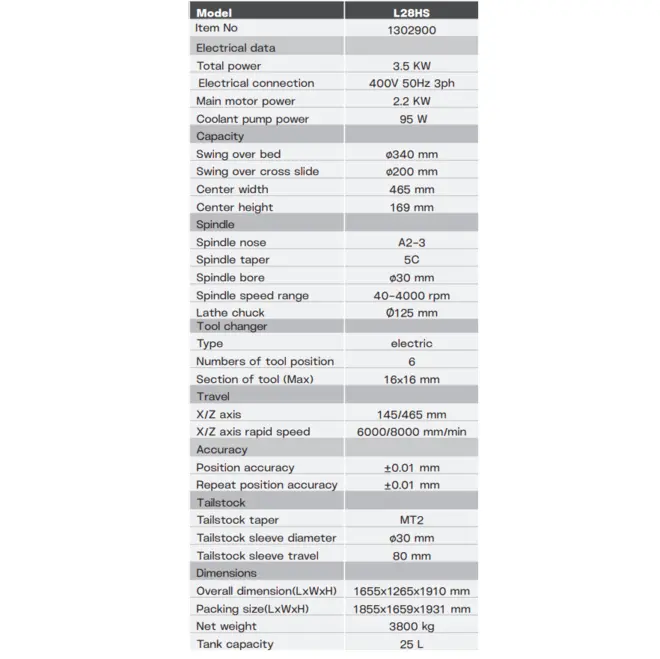

Spindle de até 4.000 rpm

O spindle trabalha em uma faixa de 40 a 4.000 rpm, com motor principal de 2,2 kW, nariz A2-3 e cone interno 5C.

A passagem do spindle é de 30 mm e a placa possui diâmetro de 125 mm, configuração adequada para barras, buchas, pinos, pequenos eixos, conexões e diversos componentes torneados.

O spindle utiliza encoder incremental para posicionamento e operações que exigem sincronismo, incluindo ciclos de rosqueamento.

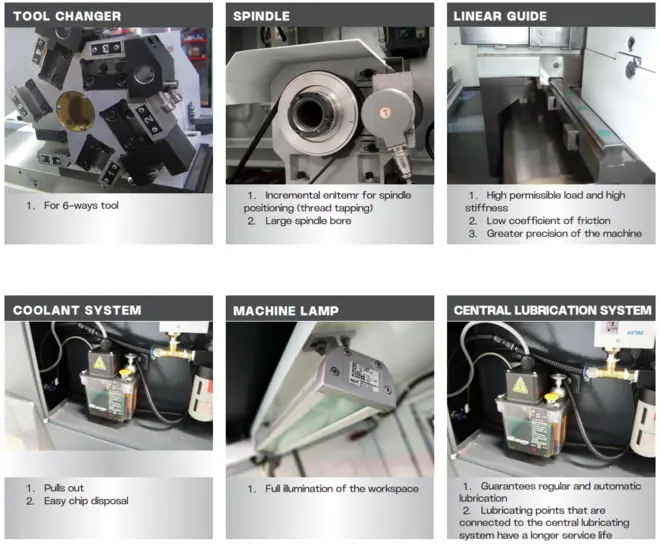

Torre elétrica de 6 posições

A torre elétrica possui seis posições de ferramenta e permite executar múltiplas operações dentro do mesmo programa CNC, reduzindo intervenções do operador ao longo do ciclo.

A seção máxima dos porta-ferramentas é de 16 × 16 mm.

A combinação entre torre automática e programação CNC permite concentrar operações de desbaste, acabamento, canais, roscas e outras etapas de torneamento em um único ciclo.

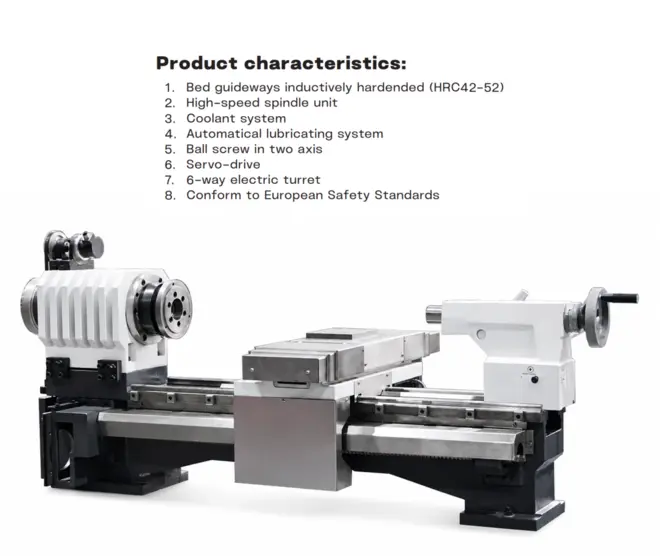

Guias endurecidas e movimentação servoacionada

As guias do barramento recebem endurecimento por indução com dureza entre HRC 42 e 52, aumentando a resistência ao desgaste nas superfícies de movimentação.

Os eixos utilizam fusos de esferas e servoacionamentos, proporcionando movimentação controlada e repetitiva durante os ciclos de usinagem.

As guias apresentam elevada capacidade de carga e rigidez, baixo coeficiente de atrito e características adequadas à precisão de movimentação da máquina.

Cursos e velocidades dos eixos

O eixo X possui curso de 145 mm e o eixo Z possui curso de 465 mm.

Os avanços rápidos atingem 6.000 mm/min no eixo X e 8.000 mm/min no eixo Z, reduzindo os tempos de aproximação e retorno entre as operações programadas.

Precisão e repetibilidade

O L28HS possui precisão de posicionamento de ±0,01 mm e repetibilidade de posicionamento de ±0,01 mm.

Essas características tornam a máquina adequada para produção repetitiva de componentes dentro da faixa dimensional e capacidade estrutural do equipamento.

Capacidade de torneamento

O diâmetro máximo de giro sobre o barramento é de 340 mm e o diâmetro de giro sobre o carro transversal é de 200 mm.

A distância entre centros é de 465 mm, com altura de centro de 169 mm.

Essa capacidade atende uma ampla variedade de pequenos componentes industriais, permitindo trabalhar peças unitárias, pequenos lotes e ciclos repetitivos de produção.

Contraponto integrado

O contraponto utiliza cone MT2, mangote com diâmetro de 30 mm e curso de 80 mm.

O conjunto amplia a possibilidade de fixação e apoio de peças mais longas, permitindo trabalhar componentes entre centros quando necessário.

Sistema automático de lubrificação

O sistema central de lubrificação realiza automaticamente a alimentação dos pontos de lubrificação da máquina, reduzindo intervenções manuais e contribuindo para a vida útil dos componentes de movimentação.

Sistema de refrigeração

O L28HS possui sistema de refrigeração com bomba de 95 W e reservatório com capacidade de 25 litros.

O fluido de corte auxilia no controle térmico da ferramenta e da peça, além de contribuir para a remoção dos cavacos durante a usinagem.

Iluminação da área de trabalho

A iluminação interna proporciona visibilidade da região de usinagem durante preparação, acompanhamento e inspeção do processo.

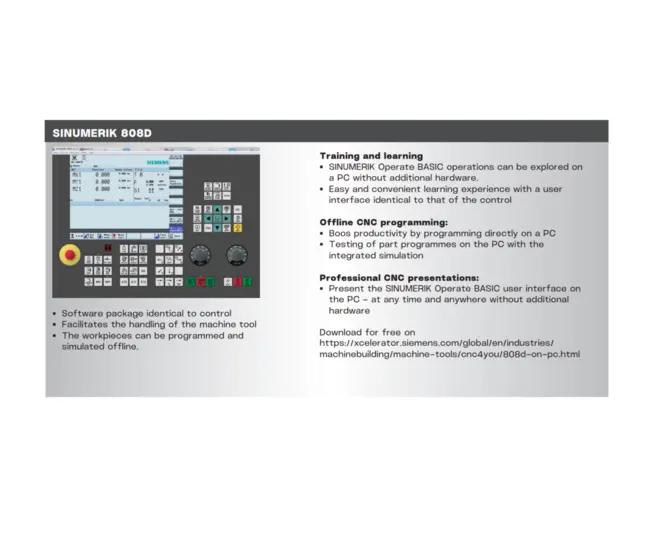

Comando CNC Siemens SINUMERIK 808D

O L28HS utiliza comando CNC Siemens SINUMERIK 808D, com interface destinada à programação, operação e controle dos ciclos de torneamento.

O ecossistema SINUMERIK permite trabalhar também com ferramentas de programação e simulação offline em computador, facilitando preparação de programas e treinamento operacional.

Aplicações

• Buchas e espaçadores;
• Pinos e pequenos eixos;
• Conexões e componentes roscados;
• Peças cilíndricas de pequeno porte;
• Pequenas flanges;
• Componentes mecânicos seriados;
• Internalização de operações anteriormente terceirizadas;
• Máquina dedicada a operações repetitivas dentro da produção.

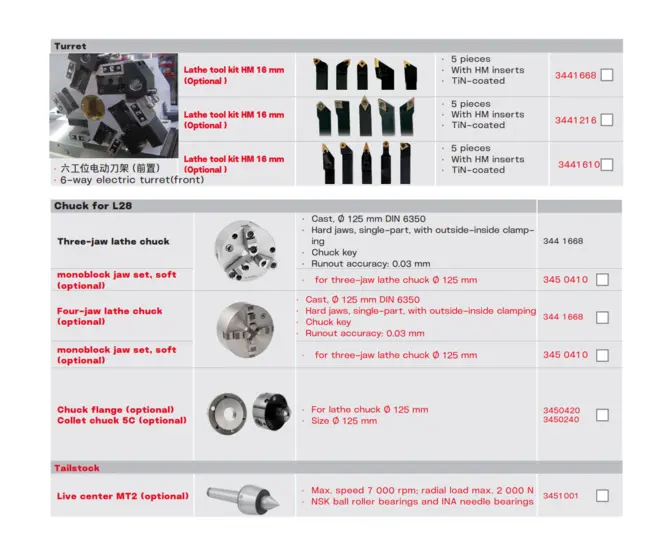

Opcionais e acessórios

O L28HS dispõe de acessórios para adaptação da máquina às necessidades do processo, incluindo:

• Conjuntos de ferramentas de torneamento 16 mm;
• Jogo de castanhas macias;
• Placa de quatro castanhas Ø125 mm;
• Flange para placa;
• Sistema de pinças 5C;
• Ponta rotativa MT2.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
