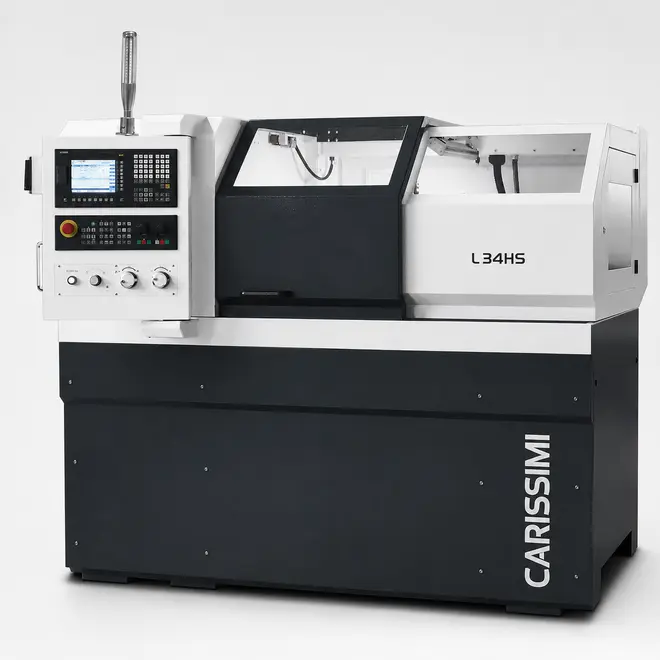

Torno CNC Compacto Carissimi L34HS

Torno CNC compacto para produção industrial

O Carissimi L34HS é um torno CNC compacto desenvolvido para produção automatizada de componentes de pequeno e médio porte, reunindo spindle de alta rotação, torre elétrica, contraponto, fusos de esferas e servoacionamentos em uma estrutura totalmente enclausurada.

Seu porte permite instalar a máquina em ambientes produtivos com espaço reduzido, mantendo recursos importantes para ciclos repetitivos e produção industrial contínua.

Maior capacidade dentro da linha compacta

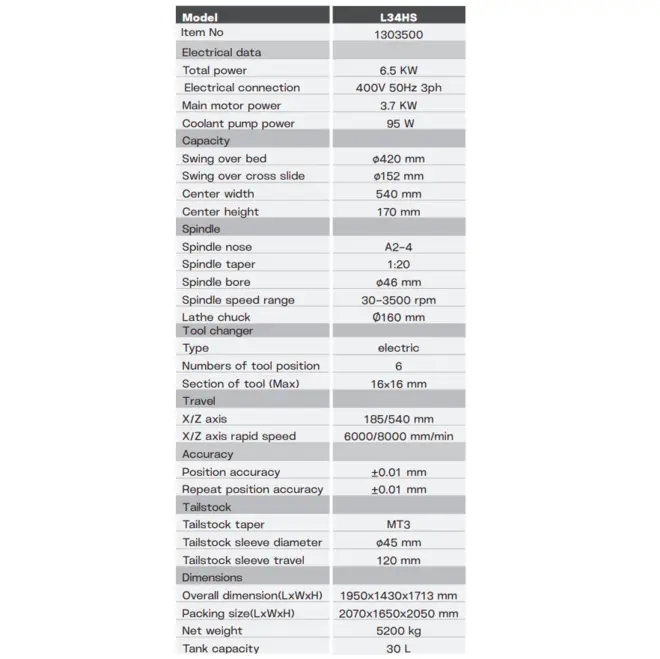

O L34HS possui diâmetro de giro sobre o barramento de 420 mm, distância entre centros de 540 mm e altura de centro de 170 mm.

A passagem do spindle de 46 mm e a placa de 160 mm ampliam a faixa de peças que podem ser trabalhadas, permitindo utilizar barras e componentes de maior diâmetro em comparação aos modelos compactos menores.

Spindle de até 3.500 rpm

O spindle opera em uma faixa de 30 a 3.500 rpm e é acionado por motor principal de 3,7 kW.

O conjunto utiliza nariz A2-4, cone interno 1:20 e passagem de Ø46 mm, combinando capacidade dimensional com rotação adequada a diferentes operações de torneamento.

O spindle utiliza encoder incremental para posicionamento e sincronismo em operações de rosqueamento.

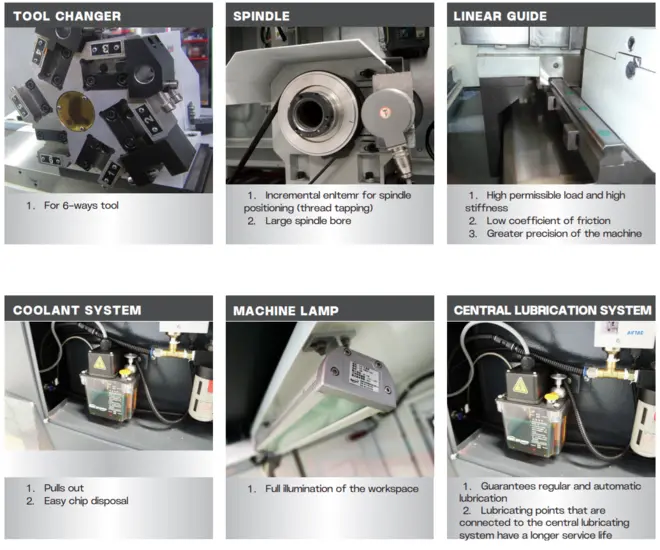

Torre elétrica de 6 posições

A torre elétrica possui seis posições e permite executar diferentes operações dentro do mesmo programa CNC, reduzindo intervenções manuais durante o ciclo.

A seção máxima das ferramentas é de 16 × 16 mm.

A máquina pode executar operações de desbaste, acabamento, canais, roscas e outras etapas programadas utilizando diferentes ferramentas montadas na torre.

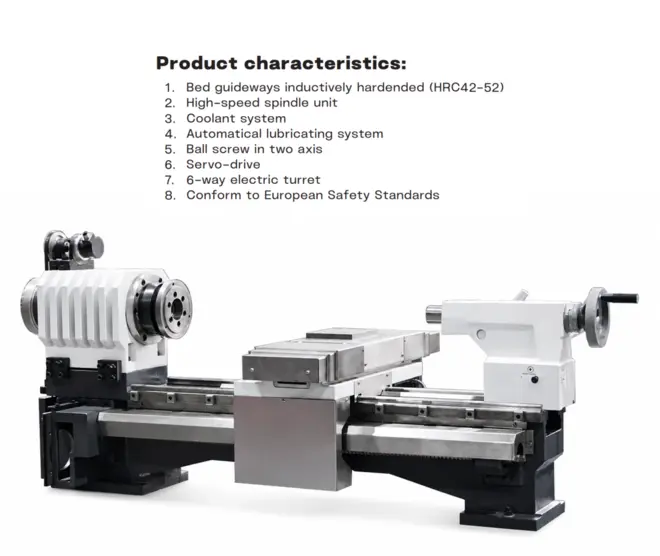

Guias endurecidas por indução

As guias do barramento recebem endurecimento por indução com dureza entre HRC 42 e 52, aumentando a resistência ao desgaste das superfícies de movimentação.

A configuração proporciona elevada capacidade de carga e rigidez, baixo coeficiente de atrito e estabilidade para os movimentos dos eixos.

Fusos de esferas e servoacionamentos

Os eixos X e Z utilizam fusos de esferas e servoacionamentos, proporcionando movimentação controlada, repetitiva e adequada aos ciclos CNC.

O eixo X possui curso de 185 mm e o eixo Z possui curso de 540 mm.

Avanços rápidos

O avanço rápido atinge 6.000 mm/min no eixo X e 8.000 mm/min no eixo Z, reduzindo os tempos de aproximação, troca de operação e retorno durante os ciclos programados.

Precisão e repetibilidade

O L34HS possui precisão de posicionamento de ±0,01 mm e repetibilidade de ±0,01 mm.

Essa combinação favorece a produção repetitiva de componentes dentro da capacidade dimensional e estrutural da máquina.

Contraponto MT3

O contraponto utiliza cone MT3, mangote de Ø45 mm e curso de 120 mm.

O conjunto amplia a possibilidade de apoio de peças mais longas e permite trabalhar componentes entre centros quando necessário.

Sistema automático de lubrificação

O sistema central de lubrificação realiza automaticamente a alimentação dos pontos de lubrificação da máquina, reduzindo intervenções manuais e contribuindo para a vida útil dos componentes mecânicos.

Sistema de refrigeração

O sistema de refrigeração utiliza bomba de 95 W e reservatório com capacidade de 30 litros.

O fluido de corte auxilia no controle térmico da ferramenta e da peça e na remoção de cavacos durante a usinagem.

Iluminação da área de trabalho

A iluminação interna proporciona ampla visualização da região de usinagem durante preparação, acompanhamento do ciclo e inspeção da peça.

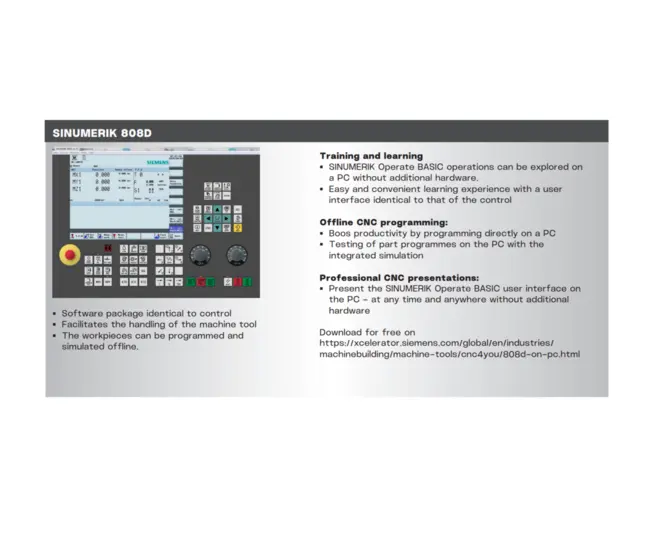

Comando CNC Siemens SINUMERIK 808D

O L34HS utiliza comando CNC Siemens SINUMERIK 808D, com interface voltada à programação, operação e execução de ciclos de torneamento.

O ecossistema SINUMERIK permite programação e simulação offline em computador, facilitando a preparação dos programas antes da execução na máquina.

Aplicações

• Buchas e espaçadores;
• Pinos e eixos;
• Conexões e componentes roscados;
• Pequenas e médias flanges;
• Componentes mecânicos seriados;
• Produção de peças a partir de barras;
• Internalização de operações de torneamento;
• Máquinas dedicadas a famílias específicas de componentes;
• Pequenos e médios lotes industriais.

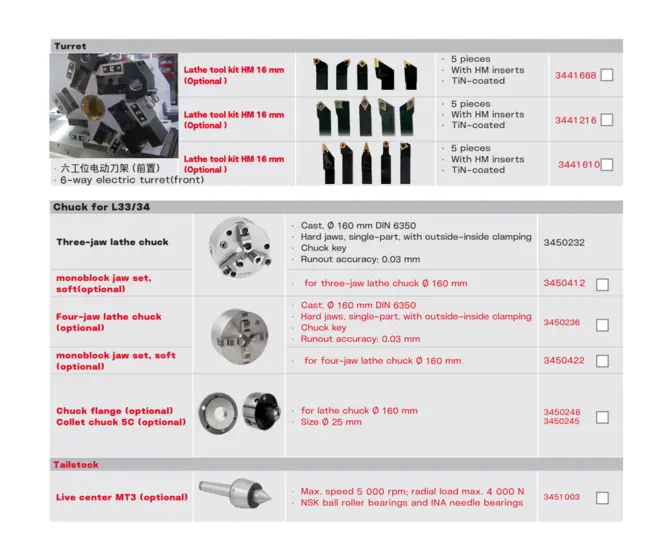

Opcionais e acessórios

O L34HS dispõe de diferentes acessórios para adaptação às características do processo de usinagem:

• Conjuntos de ferramentas de torneamento 16 mm;
• Jogo monobloco de castanhas macias;
• Placa de quatro castanhas Ø160 mm;
• Flange para placa;
• Sistema de pinças 5C com capacidade indicada de Ø25 mm;
• Ponta rotativa MT3 para até 5.000 rpm e carga radial máxima de 4.000 N.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
