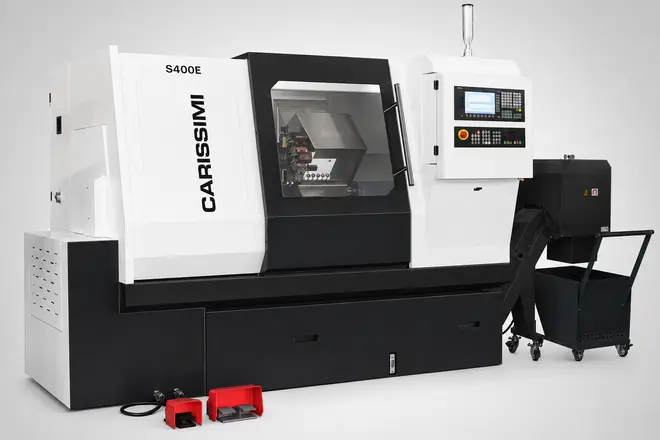

Torno CNC de Barramento Inclinado Carissimi S400E

Torno CNC industrial com barramento inclinado a 45°

O Carissimi S400E é um torno CNC de barramento inclinado desenvolvido para operações industriais de torneamento com elevada produtividade, rigidez estrutural e rapidez de movimentação.

Sua capacidade de torneamento chega a Ø400 mm de diâmetro por 450 mm de comprimento, combinada a spindle de até 4.500 rpm, motor principal de 7,5 kW, torre de 8 ferramentas e movimentos rápidos de 16 m/min nos eixos X e Z.

A arquitetura com barramento inclinado a 45° favorece a evacuação de cavacos, melhora o acesso à região de usinagem e proporciona uma configuração estrutural adequada a ciclos automáticos de produção.

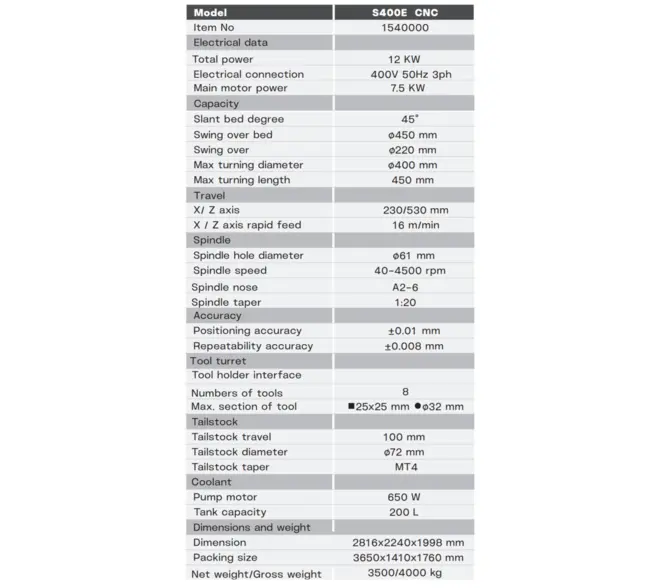

Principais características

• Barramento inclinado a 45°;
• Diâmetro máximo de torneamento de Ø400 mm;
• Comprimento máximo de torneamento de 450 mm;
• Giro máximo sobre o barramento de Ø450 mm;
• Spindle com rotação de 40 a 4.500 rpm;
• Passagem do spindle de Ø61 mm;
• Nariz do spindle A2-6;
• Motor principal de 7,5 kW;
• Torre automática com 8 posições;
• Curso X de 230 mm;
• Curso Z de 530 mm;
• Movimentos rápidos de 16 m/min nos eixos X e Z;
• Precisão de posicionamento de ±0,01 mm;
• Repetibilidade de ±0,008 mm;
• Contraponto MT4;
• Sistema automático de lubrificação;
• Transportador automático de cavacos;
• Comando CNC Siemens 828D;
• Servomotores e acionamentos Siemens;
• Estrutura preparada para operações combinadas de torneamento e fresamento;
• Preparação para integração com sistemas automáticos de alimentação.

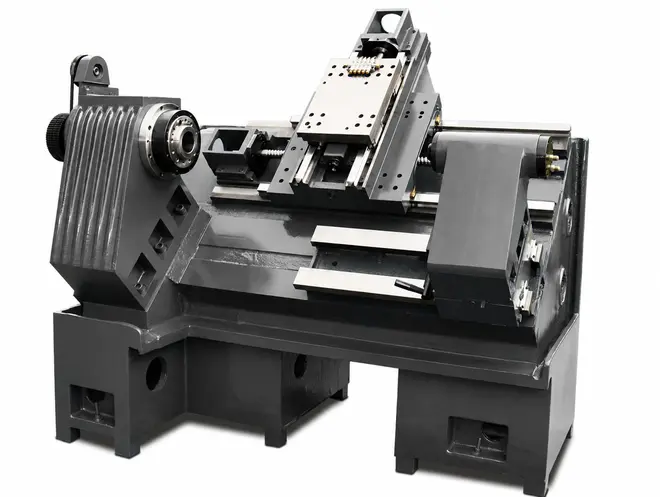

Estrutura rígida em barramento inclinado

A estrutura utiliza fundição produzida em areia de resina e barramento inclinado a 45°, proporcionando elevada rigidez e estabilidade para absorção dos esforços gerados durante a usinagem.

O conjunto possui aproximadamente 3.500 kg de peso líquido, formando uma base robusta para operações contínuas de produção industrial.

Guias lineares e fusos de esferas

Os eixos utilizam guias lineares de precisão, fusos de esferas, porcas de precisão e componentes de movimentação dimensionados para combinar rigidez, velocidade e repetibilidade.

Os cursos são de 230 mm no eixo X e 530 mm no eixo Z, com deslocamentos rápidos de até 16 m/min nos dois eixos.

Spindle de até 4.500 rpm

O spindle trabalha entre 40 e 4.500 rpm e possui passagem interna de Ø61 mm, nariz A2-6 e cone interno 1:20.

A configuração permite trabalhar uma ampla variedade de peças, desde componentes torneados de maior diâmetro até peças que exigem maiores rotações para acabamento e produtividade.

Capacidade de torneamento

O S400E possui giro máximo de Ø450 mm sobre o barramento e capacidade efetiva máxima de torneamento de Ø400 mm.

O comprimento máximo de torneamento é de 450 mm, formando uma área de trabalho adequada para componentes industriais compactos e de médio porte.

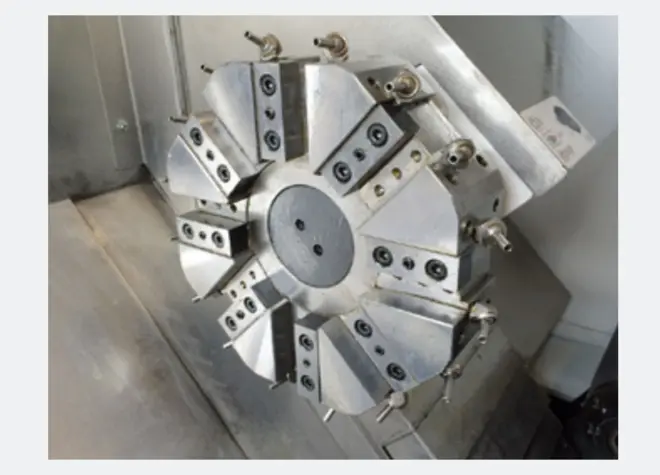

Torre automática de 8 posições

A torre possui 8 posições para ferramentas e admite ferramentas externas com seção máxima de 25 × 25 mm e ferramentas cilíndricas de até Ø32 mm.

A plataforma permite combinar diferentes ferramentas no mesmo ciclo CNC, reduzindo intervenções do operador entre operações consecutivas.

Torneamento e fresamento combinados

O S400E possui arquitetura preparada para operações combinadas de torneamento e fresamento, permitindo ampliar a quantidade de operações executadas durante uma única fixação da peça.

Essa capacidade possibilita reduzir movimentações entre máquinas e concentrar diferentes etapas do processo produtivo em uma única plataforma CNC.

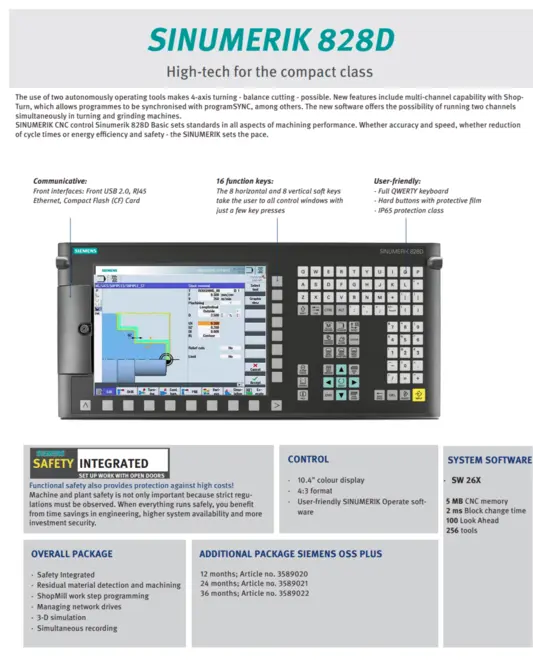

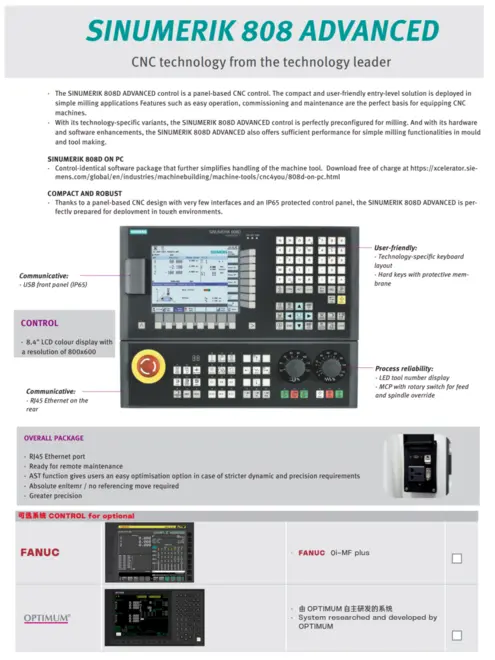

CNC Siemens 828D

O S400E utiliza sistema CNC Siemens 828D em conjunto com acionamentos e servomotores Siemens.

O sistema oferece recursos para programação, execução de ciclos CNC, gerenciamento da máquina e integração com processos produtivos automatizados.

Automação de produção

A máquina pode ser integrada a equipamentos auxiliares, incluindo sistemas automáticos de alimentação, permitindo estruturar células com maior autonomia de operação e menor necessidade de intervenção manual entre ciclos.

Essa característica torna o S400E particularmente adequado a produção seriada e aplicações nas quais repetibilidade, produtividade e automação são requisitos importantes.

Contraponto

O contraponto utiliza cone MT4, mangote de Ø72 mm e curso de 100 mm, oferecendo suporte adicional para usinagem de peças que necessitam estabilização entre pontos.

Sistema de refrigeração e remoção de cavacos

O sistema de refrigeração utiliza bomba de 650 W e reservatório com capacidade para 200 litros.

O transportador automático de cavacos auxilia na remoção contínua do material gerado durante a usinagem, contribuindo para ciclos produtivos mais longos e menor intervenção manual.

Precisão e repetibilidade

A precisão de posicionamento especificada é de ±0,01 mm, enquanto a repetibilidade é de ±0,008 mm.

A combinação entre estrutura rígida, guias lineares, fusos de esferas e acionamentos CNC proporciona comportamento adequado a operações industriais repetitivas.

Aplicações

• Produção seriada de componentes torneados;
• Eixos curtos;
• Buchas;
• Flanges;
• Polias;
• Conexões;
• Componentes hidráulicos e pneumáticos;
• Peças automotivas;
• Componentes para máquinas e equipamentos;
• Peças que combinam operações de torneamento e fresamento;
• Células automatizadas de produção.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
