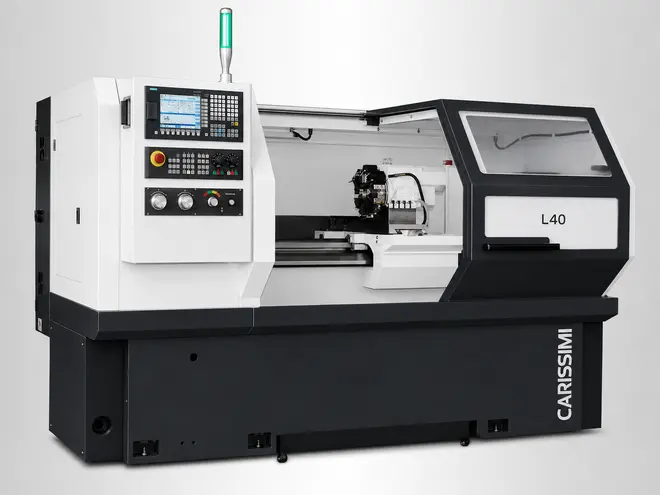

Torno CNC Industrial Carissimi L40

Torno CNC industrial para pequenas e médias produções

O Carissimi L40 é um torno CNC industrial desenvolvido para empresas que necessitam maior capacidade de usinagem, potência e comprimento útil sem avançar para máquinas de grande porte.

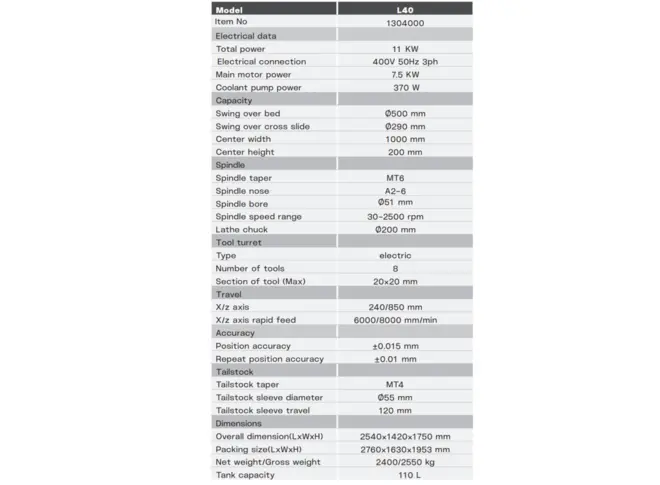

Sua configuração combina distância entre centros de 1.000 mm, diâmetro de giro sobre o barramento de 500 mm, placa de 200 mm e torre elétrica de 8 posições, permitindo executar ciclos automatizados em uma ampla variedade de componentes mecânicos.

Motor principal de 7,5 kW

O spindle é acionado por motor principal de 7,5 kW e trabalha entre 30 e 2.500 rpm.

O conjunto utiliza motor de frequência variável com elevada capacidade de sobrecarga, proporcionando torque adequado para diferentes operações de torneamento.

Spindle com rolamentos de precisão NSK

O spindle é apoiado por conjunto de rolamentos de contato angular NSK de alta velocidade e precisão, lubrificados com graxa de lítio para alta rotação.

A configuração contribui para baixa elevação de temperatura, estabilidade durante a operação e longa vida útil do conjunto.

Passagem de spindle de 51 mm

O spindle possui passagem de Ø51 mm, nariz A2-6 e cone MT6.

A placa de Ø200 mm amplia a capacidade de fixação para componentes de médio porte e permite trabalhar uma variedade maior de barras, eixos, buchas e peças cilíndricas.

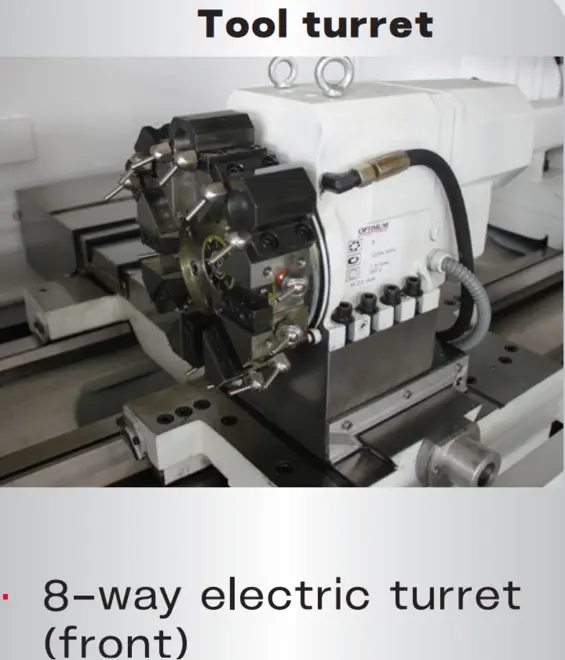

Torre elétrica de 8 posições

A torre elétrica frontal possui oito posições de ferramentas e trabalha com porta-ferramentas de seção máxima 20 × 20 mm.

Essa configuração permite concentrar diferentes operações dentro do mesmo programa CNC, utilizando ferramentas específicas para desbaste, acabamento, canais, roscas e outros processos.

Cursos de 240 mm no eixo X e 850 mm no eixo Z

O eixo X possui curso de 240 mm e o eixo Z oferece 850 mm de deslocamento.

Os avanços rápidos atingem 6.000 mm/min no eixo X e 8.000 mm/min no eixo Z, reduzindo os tempos de movimentação entre as diferentes etapas do ciclo.

Capacidade para peças mais longas

A distância entre centros de 1.000 mm permite trabalhar eixos e componentes significativamente mais longos que os atendidos pelos tornos CNC compactos.

O diâmetro de giro sobre o barramento é de 500 mm e o giro sobre o carro transversal é de 290 mm, ampliando o envelope disponível para diferentes geometrias de peças.

Contraponto MT4

O contraponto utiliza cone MT4, mangote de Ø55 mm e curso de 120 mm.

O conjunto permite apoiar peças longas durante o torneamento e aumenta a estabilidade em aplicações entre centros.

Precisão e repetibilidade

O L40 possui precisão de posicionamento de ±0,015 mm e repetibilidade de ±0,01 mm.

A movimentação servoacionada proporciona controle dos eixos durante ciclos automáticos e operações repetitivas de produção.

Sistema de refrigeração

O sistema de refrigeração utiliza bomba de 370 W e reservatório com capacidade de 110 litros.

A refrigeração auxilia no controle térmico da ferramenta e da peça e contribui para a remoção dos cavacos durante operações contínuas.

Lubrificação automática

O sistema central de lubrificação alimenta automaticamente os pontos de movimentação da máquina, contribuindo para reduzir desgaste e aumentar a vida útil dos componentes mecânicos.

Proteção integral da área de usinagem

A estrutura enclausurada evita a projeção de cavacos e fluido de corte para fora da área de trabalho, proporcionando maior organização e segurança durante a operação.

A iluminação LED interna melhora a visualização da região de usinagem durante preparação, acompanhamento e inspeção.

Sistema elétrico com comunicação por barramento

A arquitetura elétrica utiliza comunicação por barramento, simplificando a integração entre os componentes de controle e aumentando a estabilidade do sistema.

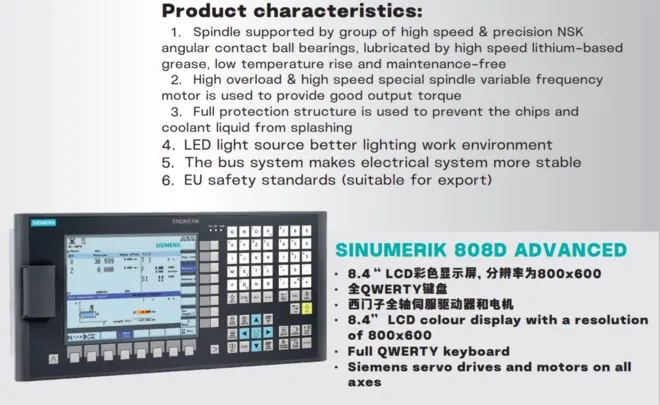

Siemens SINUMERIK 808D Advanced

O L40 utiliza comando Siemens SINUMERIK 808D Advanced com tela colorida LCD de 8,4", resolução de 800 × 600 pixels e teclado QWERTY completo.

Os eixos utilizam servodrives e servomotores Siemens, integrando comando CNC e acionamentos em uma plataforma industrial de controle.

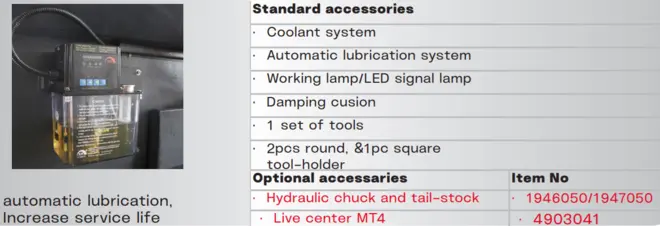

Acessórios padrão

• Sistema de refrigeração;
• Sistema automático de lubrificação;
• Iluminação da área de trabalho;
• Sinaleiro LED de status;
• Conjunto de ferramentas;
• Dois porta-ferramentas para ferramentas redondas;
• Um porta-ferramentas para ferramenta de seção quadrada;
• Sistema de amortecimento.

Opcionais

• Placa hidráulica;
• Contraponto hidráulico;
• Ponta rotativa MT4.

Aplicações

• Eixos e pinos industriais;
• Buchas e espaçadores;
• Flanges;
• Componentes roscados;
• Peças cilíndricas de médio porte;
• Componentes para máquinas e equipamentos;
• Pequenos e médios lotes;
• Produção repetitiva de componentes mecânicos;
• Internalização de operações de torneamento.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
