Torno CNC de Barramento Inclinado Carissimi S600E

Torno CNC industrial de barramento inclinado

O Carissimi S600E é um torno CNC industrial de barramento inclinado a 45°, desenvolvido para operações de torneamento que exigem elevada capacidade de usinagem, rigidez estrutural, produtividade e repetibilidade.

Com diâmetro máximo de usinagem de Ø420 mm e comprimento máximo de 750 mm, o S600E amplia significativamente a capacidade produtiva em relação aos modelos compactos da linha. O conjunto combina motor principal de 12 kW, spindle de até 4.500 rpm, torre hidráulica BMT55 com 8 posições, movimentos rápidos de até 20 m/min e estrutura com aproximadamente 4.000 kg.

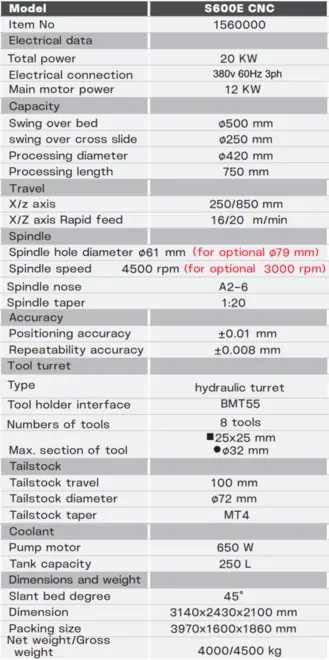

Principais características

• Barramento inclinado a 45°;
• Diâmetro máximo de usinagem de Ø420 mm;
• Comprimento máximo de usinagem de 750 mm;
• Giro máximo sobre o barramento de Ø500 mm;
• Giro sobre o carro transversal de Ø250 mm;
• Motor principal de 12 kW;
• Potência total instalada de 20 kW;
• Spindle de até 4.500 rpm;
• Passagem de spindle de Ø61 mm;
• Passagem de Ø79 mm disponível em configuração opcional;
• Nariz do spindle A2-6;
• Torre hidráulica BMT55;
• 8 posições para ferramentas;
• Curso X de 250 mm;
• Curso Z de 850 mm;
• Rápido do eixo X de 16 m/min;
• Rápido do eixo Z de 20 m/min;
• Precisão de posicionamento de ±0,01 mm;
• Repetibilidade de ±0,008 mm;
• Contraponto MT4;
• Sistema automático de lubrificação;
• Transportador automático de cavacos;
• Estrutura em ferro fundido de elevada rigidez;
• Guias lineares de precisão;
• Fusos de esferas e porcas de precisão;
• Preparação para integração com alimentadores automáticos e sistemas de produção não assistida.

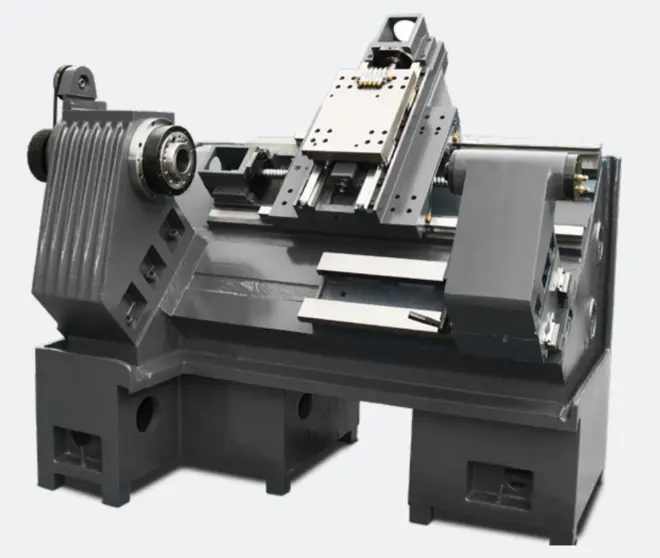

Estrutura rígida com barramento inclinado a 45°

A estrutura do S600E utiliza fundição em areia de resina e barramento inclinado a 45°, formando uma base rígida e estável para absorção dos esforços gerados durante operações de torneamento.

O peso líquido aproximado de 4.000 kg contribui para a estabilidade do conjunto durante operações de desbaste, acabamento e ciclos produtivos repetitivos.

Capacidade de usinagem Ø420 × 750 mm

O S600E possui giro máximo de Ø500 mm sobre o barramento, giro de Ø250 mm sobre o carro transversal e capacidade máxima de usinagem de Ø420 mm.

O comprimento máximo de processamento de 750 mm permite trabalhar uma ampla variedade de componentes industriais, incluindo eixos, flanges, buchas, conexões, componentes hidráulicos e peças para máquinas e equipamentos.

Motor principal de 12 kW

O conjunto principal utiliza motor de 12 kW, proporcionando capacidade para operações industriais que exigem maior torque e potência de corte.

A potência elétrica total instalada é de 20 kW, com alimentação trifásica de 380 V e 60 Hz.

Spindle de até 4.500 rpm

O spindle possui rotação máxima de 4.500 rpm, nariz A2-6, cone interno 1:20 e passagem padrão de Ø61 mm.

Uma configuração alternativa permite passagem de spindle de Ø79 mm, associada a versão de rotação máxima de 3.000 rpm, ampliando a capacidade para barras e peças de maior diâmetro.

Torre hidráulica BMT55

O S600E utiliza torre hidráulica com interface BMT55 e capacidade para 8 ferramentas.

A torre admite ferramentas externas com seção máxima de 25 × 25 mm e ferramentas cilíndricas de até Ø32 mm, oferecendo uma plataforma robusta para diferentes operações executadas ao longo do mesmo ciclo CNC.

Guias lineares e fusos de esferas

Os eixos utilizam guias lineares, fusos de esferas e porcas de precisão, formando um sistema de movimentação desenvolvido para elevada rigidez, baixo atrito, rapidez de deslocamento e repetibilidade.

O eixo X possui curso de 250 mm e rápido de 16 m/min. O eixo Z possui curso de 850 mm e rápido de 20 m/min.

Precisão e repetibilidade

A precisão de posicionamento é de ±0,01 mm e a repetibilidade especificada é de ±0,008 mm.

A combinação entre estrutura fundida, barramento inclinado, guias lineares, fusos de esferas e acionamentos servo proporciona comportamento adequado a ciclos industriais repetitivos e produção seriada.

Contraponto

O contraponto utiliza cone MT4, mangote de Ø72 mm e curso de 100 mm, permitindo apoiar peças que necessitam maior estabilidade durante a usinagem.

Sistema de refrigeração

O sistema de refrigeração utiliza bomba de 650 W e reservatório com capacidade de 250 litros, dimensionado para operação industrial contínua.

Lubrificação e remoção automática de cavacos

O S600E possui sistema automático de lubrificação dos componentes de movimentação e transportador automático de cavacos.

Essa combinação reduz intervenções manuais durante ciclos prolongados e favorece a utilização da máquina em ambientes de produção seriada.

Automação e produção não assistida

A máquina pode ser integrada a equipamentos auxiliares, incluindo alimentadores automáticos de barras e outros sistemas de alimentação de peças.

Essa arquitetura possibilita estruturar células automatizadas de torneamento e ampliar os períodos de operação com menor intervenção do operador.

Controle CNC

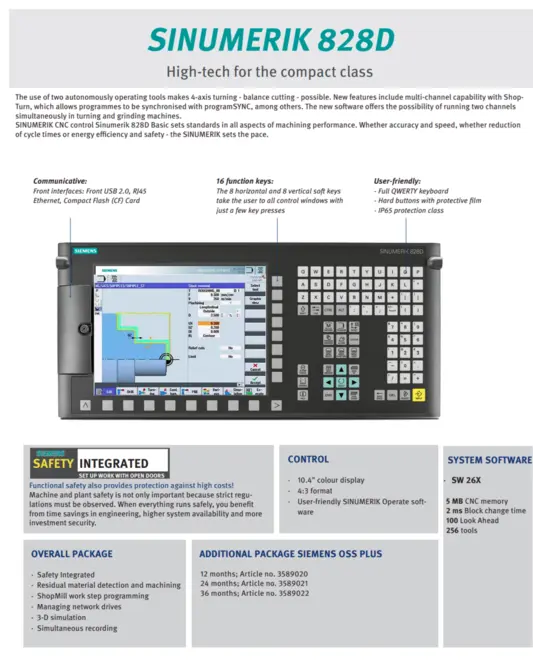

O S600E utiliza plataforma CNC Siemens com servomotores e acionamentos integrados ao sistema de controle, oferecendo programação de ciclos, gerenciamento dos eixos, controle de spindle e recursos para integração da máquina ao processo produtivo.

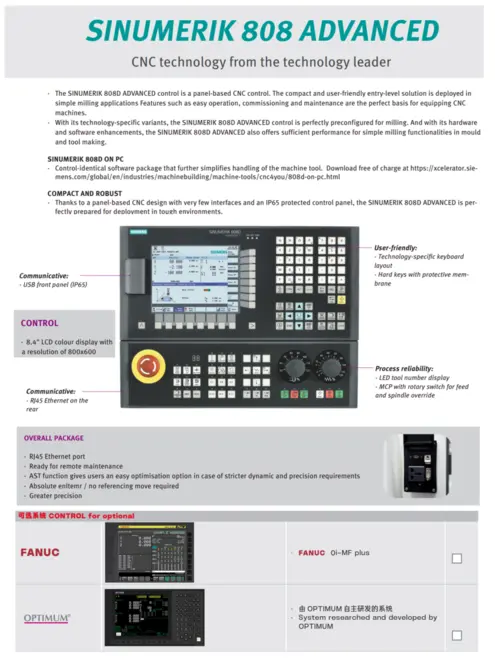

Configurações alternativas de comando CNC podem ser definidas de acordo com os requisitos da aplicação.

Aplicações

• Produção seriada de componentes torneados;
• Eixos;
• Buchas;
• Flanges;
• Polias;
• Componentes automotivos;
• Componentes hidráulicos;
• Conexões industriais;
• Componentes para máquinas e equipamentos;
• Peças de médio porte;
• Produção automatizada com alimentadores de barras;
• Células CNC de produção não assistida.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
