Torno CNC com Torre Motorizada Carissimi S600P

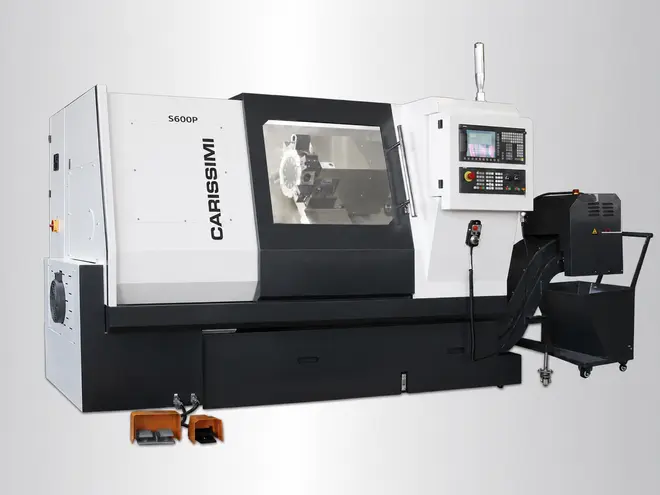

Torno CNC Carissimi S600P

O Carissimi S600P é um torno CNC industrial com barramento inclinado a 45°, estrutura de elevada rigidez e configuração voltada à produção de componentes que exigem precisão, repetibilidade e possibilidade de integração de operações de torneamento e fresamento em uma mesma máquina.

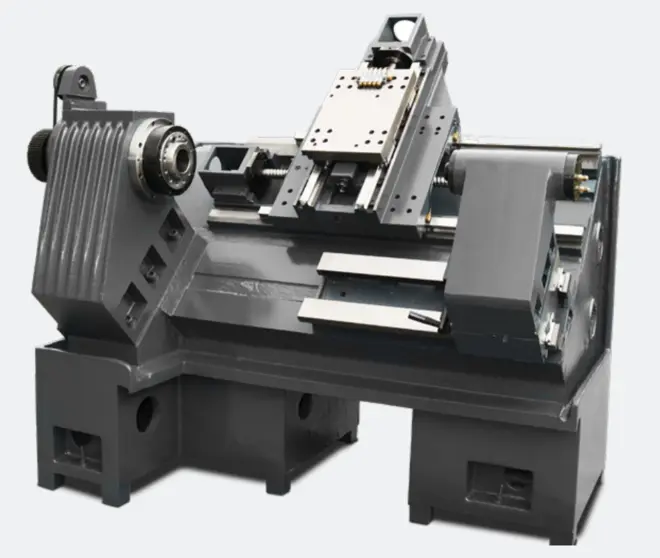

A estrutura utiliza barramento fundido com elevada estabilidade, associado a guias lineares, fusos de esferas, porcas de precisão e mancais de alta precisão. Essa arquitetura proporciona movimentos controlados nos eixos X e Z e comportamento adequado para ciclos produtivos de usinagem.

Torneamento e fresamento em uma única máquina

Um dos principais diferenciais do S600P é a torre motorizada BMT55 de 12 posições. A configuração permite a utilização de ferramentas acionadas e a execução de operações combinadas de torneamento e fresamento, reduzindo a necessidade de transferir a peça entre diferentes máquinas.

A torre aceita ferramentas externas com seção de até 25 x 25 mm e ferramentas cilíndricas de até Ø40 mm.

Spindle principal de 12 kW

O spindle principal possui potência de 12 kW, nariz A2-6 e furo de passagem de Ø61 mm. A rotação máxima é de 4.500 rpm.

Também está disponível configuração opcional de spindle com furo de passagem de Ø79 mm e rotação máxima de 3.000 rpm, ampliando a capacidade para barras e componentes de maior diâmetro.

Capacidade de usinagem

O S600P possui diâmetro admissível sobre o barramento de Ø500 mm, diâmetro sobre o carro transversal de Ø250 mm e capacidade efetiva de usinagem de até Ø420 mm. O comprimento máximo de processamento é de 750 mm.

Os cursos são de 250 mm no eixo X e 850 mm no eixo Z, com avanços rápidos de até 16 m/min em X e 20 m/min em Z.

Precisão e repetibilidade

A precisão de posicionamento é de ±0,01 mm e a repetibilidade de posicionamento é de ±0,008 mm, permitindo a execução de séries de peças com controle dimensional consistente.

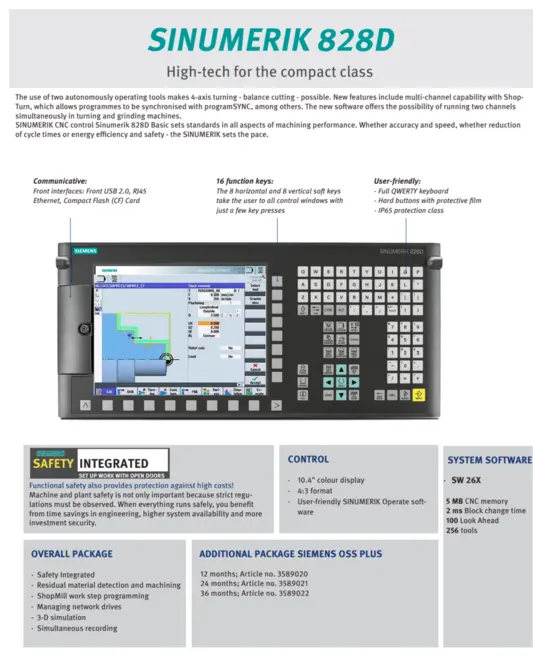

Comando CNC Siemens 828D

O S600P utiliza sistema CNC Siemens 828D integrado a acionamentos e motores Siemens, proporcionando controle dos movimentos da máquina, programação dos ciclos de usinagem e operação industrial centralizada.

Contraponto

O contraponto utiliza cone MT4, mangote com Ø72 mm e curso de 100 mm, oferecendo apoio para usinagem de peças que necessitam sustentação adicional.

Sistema de refrigeração e lubrificação

O sistema de refrigeração utiliza bomba de 650 W e reservatório de 250 litros. A máquina também possui sistema de lubrificação automática, favorecendo o funcionamento regular dos elementos mecânicos e reduzindo intervenções manuais de lubrificação.

Principais características

• Barramento inclinado a 45°;
• Estrutura fundida de elevada rigidez;
• Capacidade de torneamento de até Ø420 x 750 mm;
• Spindle principal de 12 kW;
• Rotação máxima de 4.500 rpm;
• Furo do spindle Ø61 mm;
• Opção de spindle com passagem Ø79 mm e até 3.000 rpm;
• Torre motorizada BMT55;
• 12 posições de ferramentas;
• Operações combinadas de torneamento e fresamento;
• Curso X/Z de 250 / 850 mm;
• Rápidos X/Z de 16 / 20 m/min;
• Precisão de posicionamento de ±0,01 mm;
• Repetibilidade de ±0,008 mm;
• Comando CNC Siemens 828D;
• Contraponto MT4;
• Sistema automático de lubrificação;
• Sistema de refrigeração com reservatório de 250 litros;
• Transportador automático de cavacos;
• Compatibilidade com equipamentos auxiliares para automação do processo.

Automação de produção

O S600P pode ser integrado a equipamentos auxiliares, incluindo sistemas automáticos de alimentação, permitindo a configuração de processos automatizados e ciclos de produção com menor necessidade de intervenção do operador.

Modalidade de fornecimento

Equipamento fornecido sob consulta, por meio de importação direta pelo cliente. A aquisição internacional, o processo de importação e a nacionalização da máquina são realizados em nome do próprio cliente, utilizando seu CNPJ e sua habilitação para importar.

A Carissimi Controle e Automação atua na especificação técnica do equipamento, definição da configuração, intermediação comercial com o fabricante e acompanhamento do fornecimento até a entrega.

Os custos relacionados à importação, incluindo frete internacional, seguro, impostos, taxas aduaneiras, despesas de desembaraço e demais custos de nacionalização, são definidos conforme a operação e apresentados na proposta técnico-comercial.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico no Brasil são definidas individualmente na proposta técnico-comercial.
