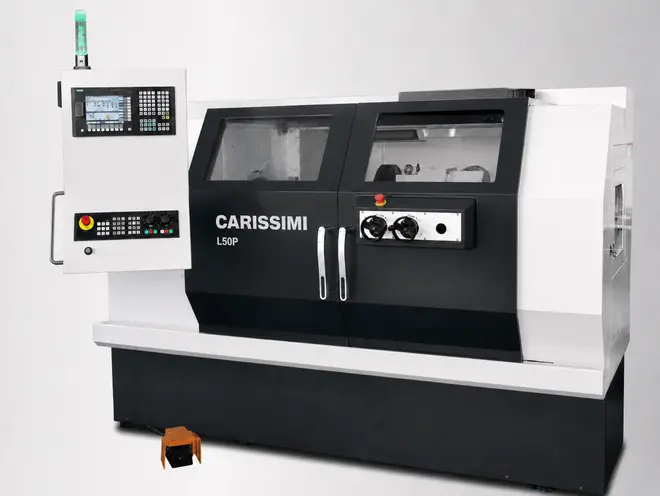

Torno CNC Industrial Carissimi L50P

Torno CNC industrial de alta dinâmica

O Carissimi L50P é um torno CNC industrial desenvolvido para operações de torneamento que exigem produtividade, velocidade de movimentação e repetibilidade em ciclos automatizados.

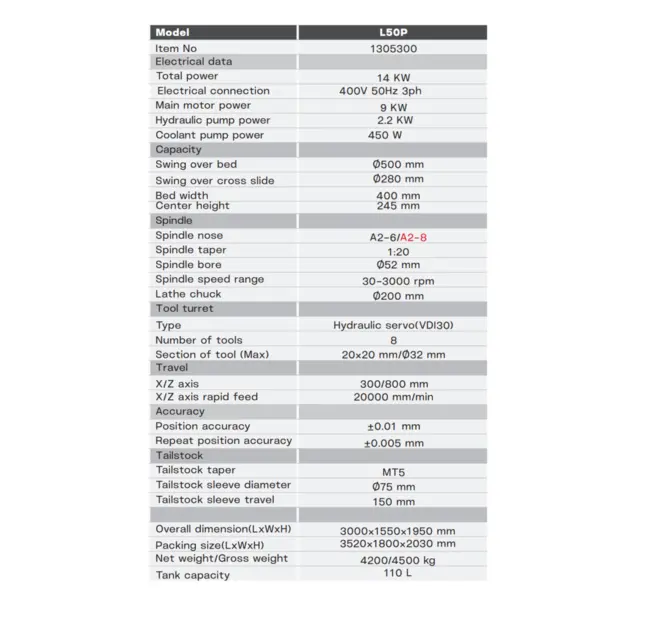

Com estrutura de aproximadamente 4.200 kg, motor principal de 9 kW, torre servo-hidráulica VDI30, guias lineares e rápidos de 20 m/min, o L50P oferece uma configuração voltada à produção industrial repetitiva.

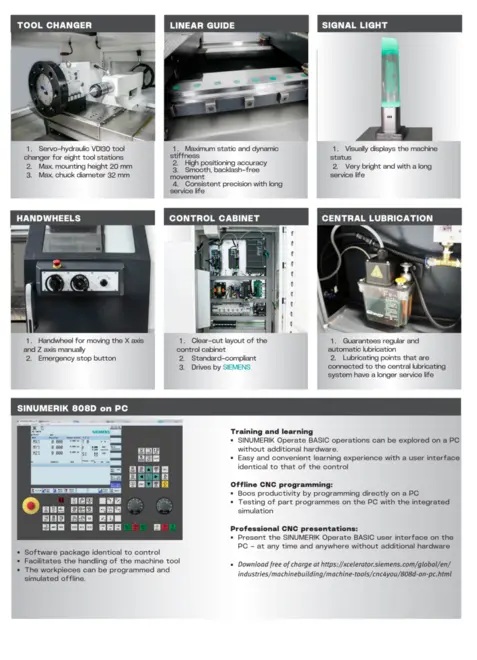

Guias lineares de elevada rigidez

O L50P utiliza guias lineares nos eixos, proporcionando alta rigidez estática e dinâmica, baixo atrito e movimentação suave.

A arquitetura favorece acelerações e deslocamentos rápidos, contribuindo para a redução dos tempos improdutivos entre as diferentes etapas do ciclo.

Essa configuração diferencia diretamente o L50P do L50E: enquanto o L50E utiliza guias endurecidas, o L50P utiliza guias lineares e prioriza maior dinâmica de movimentação.

Motor principal de 9 kW

O spindle é acionado por motor principal de 9 kW e trabalha em uma faixa de 30 a 3.000 rpm.

A potência disponível amplia a capacidade para operações de torneamento em diferentes materiais e proporciona reserva adequada para ciclos de desbaste e acabamento.

Spindle de precisão com rolamentos NSK

O spindle é apoiado por conjunto de rolamentos de contato angular NSK de alta velocidade e precisão, lubrificados com graxa de lítio para operação em alta rotação.

A construção contribui para estabilidade térmica, precisão de rotação e longa vida útil do conjunto.

Passagem de spindle de Ø52 mm

O spindle possui passagem interna de Ø52 mm, cone 1:20 e nariz A2-6, com configuração A2-8 disponível conforme especificação da máquina.

A passagem permite trabalhar uma ampla variedade de barras, eixos, buchas e componentes cilíndricos em produção repetitiva.

Placa de Ø200 mm

O conjunto de fixação utiliza placa de Ø200 mm, adequada a componentes de médio porte e a diferentes operações de torneamento.

O sistema pode receber diferentes configurações de castanhas e placas conforme a aplicação.

Torre servo-hidráulica VDI30

O L50P utiliza torre servo-hidráulica VDI30 com 8 posições de ferramentas.

A torre permite ferramentas de seção máxima de 20 × 20 mm e ferramentas cilíndricas de até Ø32 mm.

A interface VDI30 facilita a preparação do ferramental e permite executar diferentes operações dentro de um mesmo programa CNC.

Cursos X/Z de 300 × 800 mm

O eixo X possui curso de 300 mm e o eixo Z oferece 800 mm de deslocamento.

Os dois eixos atingem movimentos rápidos de até 20.000 mm/min, característica que coloca o L50P acima do L50E em dinâmica de posicionamento.

Precisão e repetibilidade

O L50P possui precisão de posicionamento de ±0,01 mm e repetibilidade de ±0,005 mm.

A combinação entre servoacionamentos, guias lineares e estrutura rígida proporciona consistência durante lotes repetitivos e ciclos automatizados.

Capacidade de torneamento

O diâmetro de giro sobre o barramento é de Ø500 mm e o giro sobre o carro transversal é de Ø280 mm.

A altura de centro é de 245 mm e a largura do barramento é de 400 mm, formando uma estrutura adequada a peças de médio porte.

Contraponto MT5

O contraponto utiliza cone MT5, mangote de Ø75 mm e curso de 150 mm.

O conjunto permite apoiar eixos e componentes longos durante operações entre centros, aumentando a estabilidade da peça durante o torneamento.

Sistema hidráulico de 2,2 kW

O sistema hidráulico utiliza bomba de 2,2 kW e alimenta os componentes hidráulicos empregados na fixação e movimentação dos sistemas auxiliares da máquina.

A automação das funções hidráulicas reduz intervenções manuais e melhora a produtividade em ciclos repetitivos.

Sistema de refrigeração

O sistema de refrigeração utiliza bomba de 450 W e reservatório com capacidade de 110 litros.

A circulação do fluido auxilia no controle térmico da ferramenta e da peça, além de favorecer a remoção dos cavacos da região de corte.

Lubrificação central automática

O sistema central de lubrificação realiza automaticamente a alimentação dos pontos de movimentação da máquina.

A lubrificação periódica contribui para reduzir desgaste e preservar a precisão e a vida útil dos componentes mecânicos.

Estrutura totalmente enclausurada

A área de trabalho possui proteção integral contra projeção de cavacos e fluido de corte.

A iluminação interna em LED melhora a visualização durante setup, acompanhamento do ciclo e inspeção da peça.

Sinaleiro de status

O sinaleiro luminoso permite identificar visualmente o estado de operação da máquina e facilita o acompanhamento da produção à distância.

Volantes manuais dos eixos X e Z

O painel frontal dispõe de volantes para movimentação manual dos eixos X e Z, facilitando aproximações, ajustes e preparação da máquina.

O conjunto integra botão de parada de emergência para acesso direto durante o setup.

Painel elétrico com drives Siemens

O painel elétrico possui organização interna voltada à manutenção e utiliza drives Siemens nos sistemas de acionamento.

A arquitetura elétrica por barramento reduz cabeamento e integra os componentes de controle e servoacionamento.

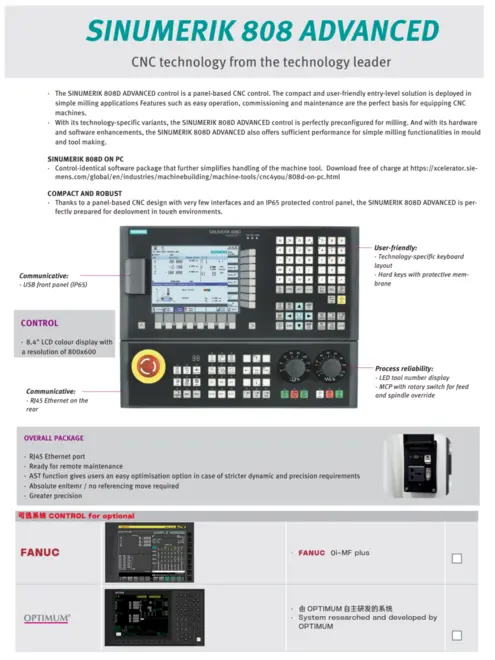

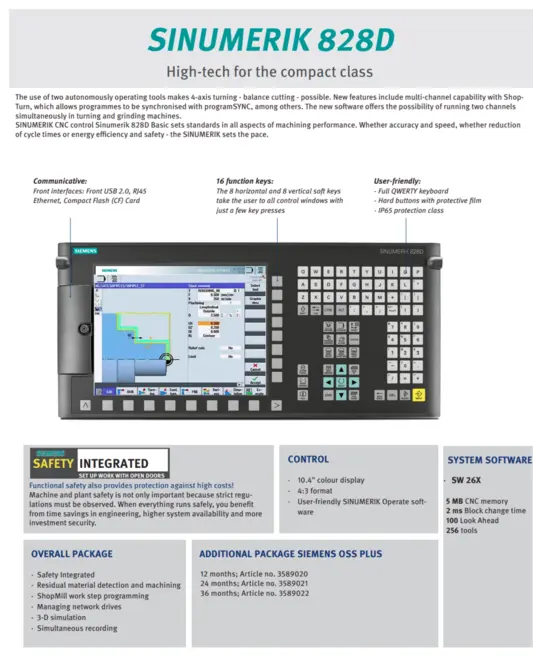

Siemens SINUMERIK 808D Advanced

O L50P utiliza comando Siemens SINUMERIK 808D Advanced com tela colorida LCD de 8,4", resolução de 800 × 600 pixels e teclado específico para operação CNC.

O sistema possui interface USB frontal, Ethernet RJ45, suporte a manutenção remota e encoder absoluto, dispensando movimentação adicional de referenciamento após a energização.

Programação e simulação offline

O ambiente SINUMERIK 808D on PC permite preparar, testar e simular programas CNC em computador utilizando uma interface equivalente à do comando instalado na máquina.

Esse recurso reduz o tempo improdutivo da máquina durante preparação e validação de programas.

Comandos CNC opcionais

Além da configuração Siemens SINUMERIK 808D Advanced, o L50P pode receber outras plataformas de comando conforme a configuração comercial da máquina, incluindo FANUC 0i-MF Plus e sistema OPTIMUM.

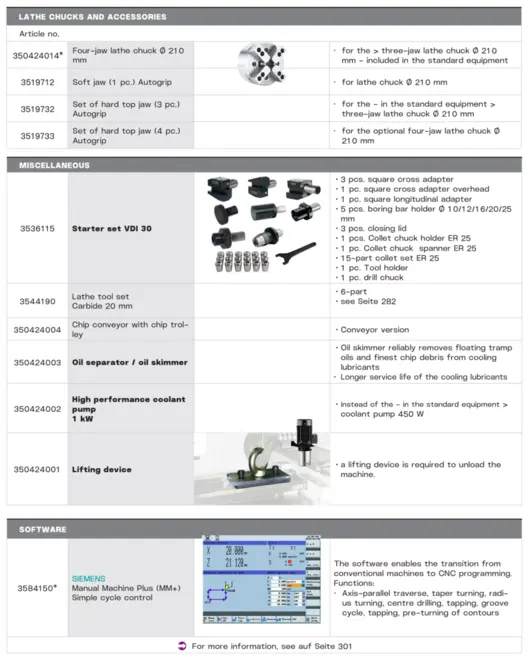

Opcionais para produtividade

• Placa de quatro castanhas;
• Jogos de castanhas macias e duras;
• Conjunto inicial de porta-ferramentas VDI30;
• Conjunto de ferramentas de metal duro;
• Transportador de cavacos com carrinho coletor;
• Separador de óleo / oil skimmer;
• Bomba de refrigeração de alta performance de 1 kW;
• Dispositivo de içamento;
• Recursos adicionais de software CNC.

Aplicações

• Eixos e pinos;
• Buchas e anéis;
• Flanges;
• Componentes roscados;
• Peças cilíndricas de médio porte;
• Componentes para máquinas e equipamentos;
• Pequenos e médios lotes;
• Produção seriada;
• Ciclos com elevada frequência de movimentação;
• Internalização de operações de torneamento.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
