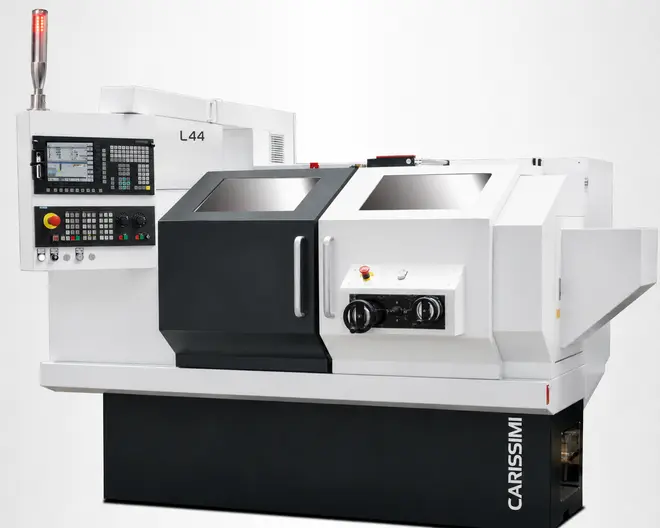

Torno CNC Industrial Carissimi L44

Torno CNC industrial para produção automatizada

O Carissimi L44 é um torno CNC industrial desenvolvido para operações de torneamento que exigem produtividade, repetibilidade e menor intervenção do operador durante o ciclo.

A máquina reúne placa hidráulica, torre hidráulica VDI30, contraponto, servoacionamentos Siemens, movimentos rápidos de 15 m/min e comando SINUMERIK 828D em uma estrutura totalmente enclausurada.

Spindle de até 3.000 rpm

O spindle trabalha com rotação de até 3.000 rpm e utiliza motor Siemens com potência de 8 kW, sendo 7 kW em regime S1.

O conjunto possui cone MT6 e passagem interna de Ø52 mm, oferecendo capacidade para diferentes geometrias de peças, barras e componentes mecânicos.

Spindle e servoacionamentos Siemens

O sistema de acionamento utiliza spindle motor e servomotores Siemens, integrados ao controle CNC para proporcionar movimentação precisa e resposta adequada aos ciclos de torneamento.

A arquitetura combina controle digital dos eixos, acionamentos servo e recursos de programação voltados à produção industrial.

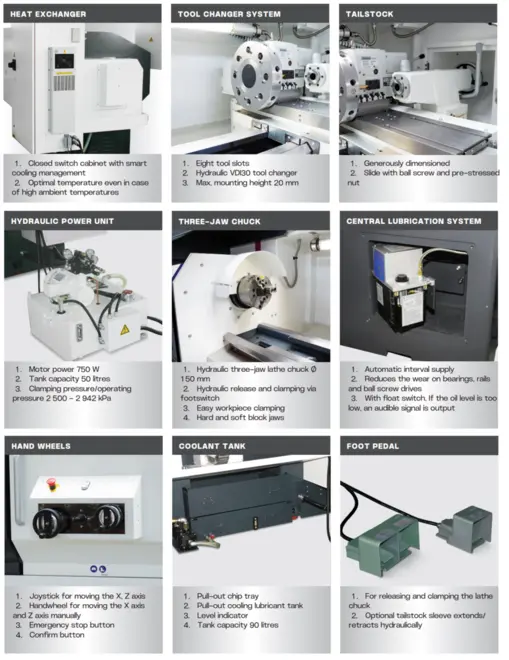

Placa hidráulica de três castanhas

O L44 utiliza placa hidráulica de três castanhas com diâmetro de 150 mm e passagem útil de Ø40 mm.

O sistema hidráulico permite abertura e fechamento da placa por pedal, agilizando a troca de peças e reduzindo intervenções manuais durante ciclos repetitivos.

Castanhas duras e macias permitem adaptar a fixação às características de diferentes componentes.

Torre hidráulica VDI30 de 8 posições

A torre hidráulica possui 8 posições e interface VDI30, permitindo organizar diferentes ferramentas para operações sucessivas dentro do mesmo programa CNC.

A máquina trabalha com ferramentas de seção máxima de 20 × 20 mm e ferramentas cilíndricas com diâmetro de até 25 mm.

A combinação entre torre automática, placa hidráulica e CNC permite executar sequências de desbaste, acabamento, canais, rosqueamento, mandrilamento e outras operações com elevada autonomia.

Precisão de ±0,005 mm

O L44 possui precisão de posicionamento de ±0,005 mm e repetibilidade de ±0,005 mm.

Essa característica posiciona o modelo para aplicações industriais que exigem controle dimensional mais rigoroso e elevada consistência entre peças produzidas em sequência.

Cursos X/Z de 250 × 760 mm

O eixo X possui curso de 250 mm e o eixo Z oferece 760 mm de deslocamento.

Os dois eixos atingem avanço rápido de até 15.000 mm/min, reduzindo tempos improdutivos durante aproximações, retornos e mudanças de operação.

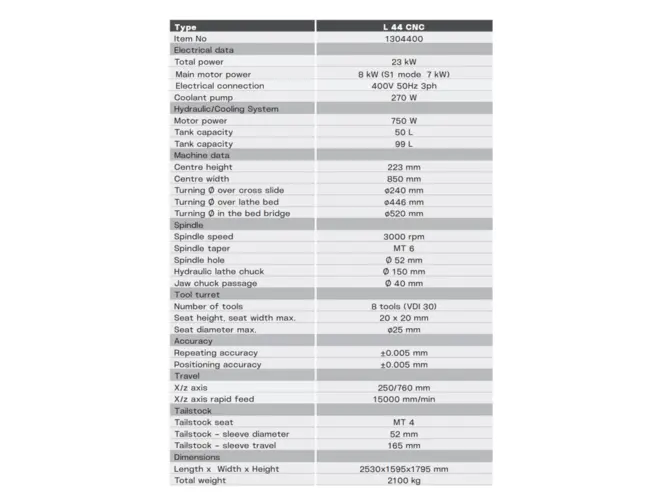

Capacidade de torneamento

O L44 possui altura de centro de 223 mm e distância entre centros de 850 mm.

O diâmetro de giro sobre o barramento é de Ø446 mm, enquanto o giro sobre o carro transversal é de Ø240 mm.

Na região da cava do barramento, o diâmetro disponível chega a Ø520 mm, ampliando a possibilidade de trabalhar peças de maior diâmetro em configurações específicas.

Contraponto MT4

O contraponto utiliza cone MT4, mangote de Ø52 mm e curso de 165 mm.

O conjunto possui fuso de esferas e porca pré-carregada, proporcionando estrutura adequada ao apoio de peças mais longas durante o torneamento.

O acionamento hidráulico do mangote está disponível para ciclos que exigem avanço e retorno automatizados do contraponto.

Sistema hidráulico integrado

A unidade hidráulica utiliza motor de 750 W e reservatório de 50 litros.

O sistema trabalha com pressão de fixação entre aproximadamente 2.500 e 2.942 kPa e alimenta os componentes hidráulicos utilizados nos processos de fixação e troca de ferramentas.

Lubrificação central automática

O sistema central de lubrificação realiza a alimentação automática dos pontos de lubrificação em intervalos programados, reduzindo desgaste em rolamentos, guias e fusos de esferas.

O reservatório possui monitoramento de nível e sinalização de alerta quando é necessário reabastecimento.

Sistema de refrigeração

O sistema de refrigeração utiliza bomba de 270 W e reservatório de fluido de corte com capacidade de 99 litros.

O reservatório possui construção removível para facilitar limpeza e manutenção, além de indicador de nível.

Trocador de calor do painel elétrico

O gabinete elétrico fechado utiliza sistema de gerenciamento térmico para manter condições adequadas de funcionamento dos componentes eletrônicos mesmo em ambientes com temperaturas elevadas.

Volantes eletrônicos para os eixos X e Z

O painel frontal integra controles manuais para movimentação dos eixos X e Z, botão de emergência e confirmação de comando.

Essa configuração facilita preparação, aproximação de ferramentas, referenciamento e ajustes durante o setup da máquina.

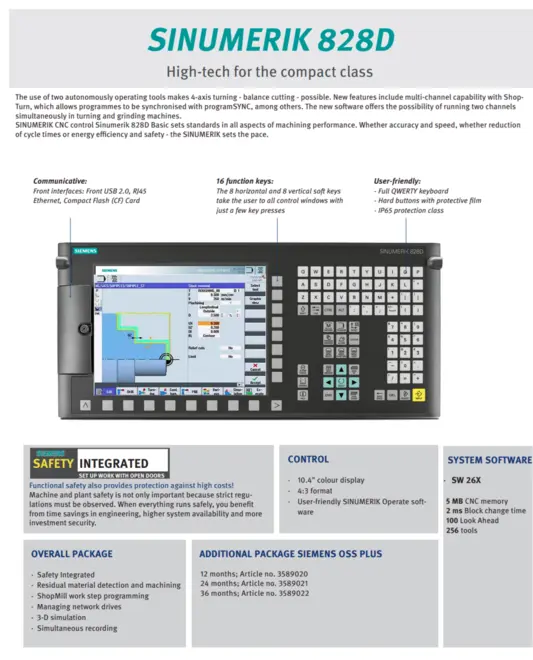

Siemens SINUMERIK 828D

O L44 utiliza comando CNC Siemens SINUMERIK 828D, plataforma voltada a máquinas de torneamento de alta produtividade.

O comando possui tela colorida de 10,4", interface SINUMERIK Operate, teclado QWERTY completo e interfaces USB e Ethernet.

Entre seus recursos estão simulação 3D, detecção e usinagem de material residual, programação ShopMill/ShopTurn, gerenciamento de unidades de rede e registro simultâneo de informações do processo.

Safety Integrated e PLC de segurança

O sistema incorpora recursos de segurança Siemens, PLC de segurança e monitoramento das portas de acesso.

A integração entre comando, acionamentos e dispositivos de segurança aumenta o controle das condições de operação da máquina.

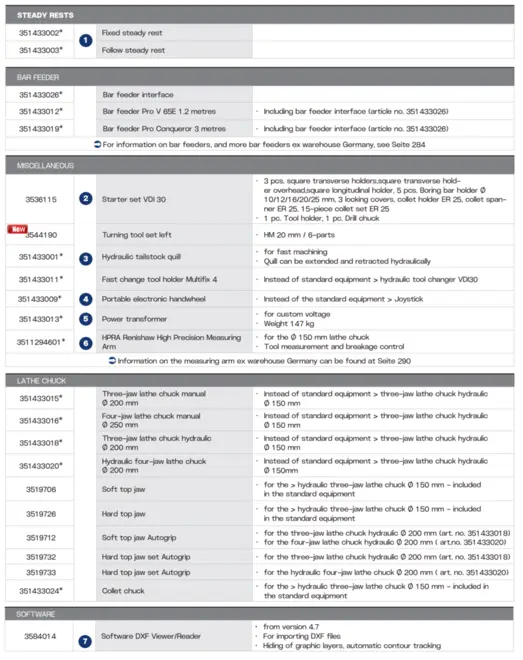

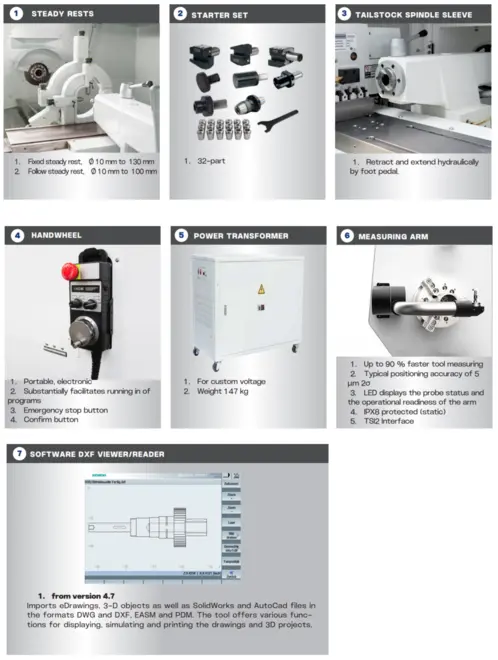

Opcionais para automação e produtividade

• Luneta fixa;
• Luneta móvel;
• Interface para alimentador de barras;
• Alimentadores de barras de 1,2 m e 3 m;
• Conjunto inicial de porta-ferramentas VDI30;
• Mangote hidráulico do contraponto;
• Porta-ferramentas de troca rápida Multifix;
• Volante eletrônico portátil;
• Transformador para tensões especiais;
• Braço de medição de ferramentas Renishaw HPRA;
• Placas hidráulicas e manuais de diferentes configurações;
• Sistema de pinças;
• Software DXF Viewer/Reader.

Alimentação automática de barras

O L44 pode ser integrado a alimentadores automáticos de barras, permitindo ampliar a autonomia do processo e executar lotes repetitivos com menor necessidade de intervenção do operador.

Medição automática de ferramentas

O braço de medição Renishaw HPRA permite acelerar o presetting das ferramentas, realizar controle de quebra e melhorar a repetibilidade da preparação da máquina.

Aplicações

• Eixos e pinos;
• Buchas e anéis;
• Flanges;
• Conexões e componentes roscados;
• Peças cilíndricas de precisão;
• Componentes mecânicos seriados;
• Peças produzidas a partir de barras;
• Pequenas e médias produções industriais;
• Produção repetitiva com alimentação automática de material;
• Internalização de operações de torneamento.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
