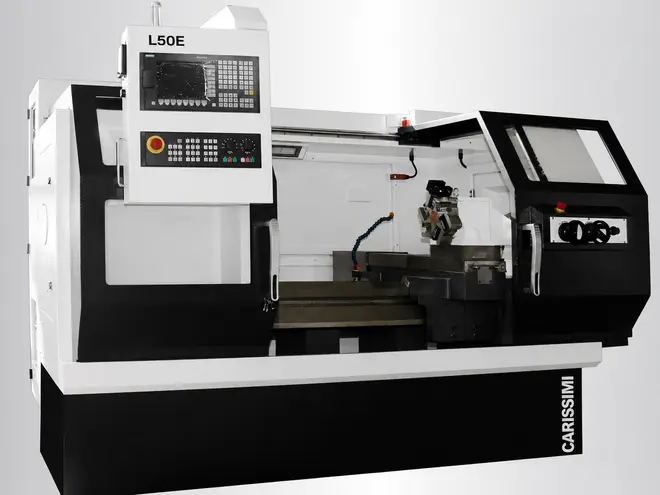

Torno CNC Industrial Carissimi L50E

Torno CNC industrial de estrutura robusta

O Carissimi L50E é um torno CNC industrial desenvolvido para operações de torneamento que exigem robustez estrutural, produtividade e estabilidade durante ciclos repetitivos.

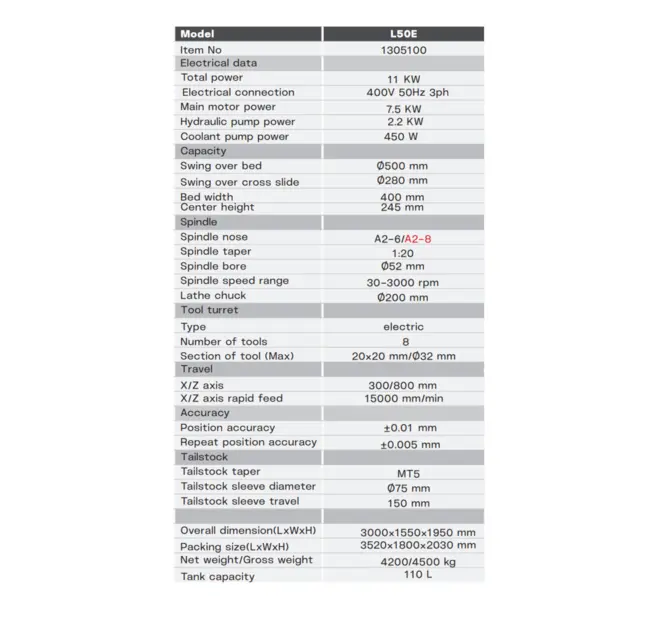

Com peso líquido aproximado de 4.200 kg, barramento de 400 mm de largura, spindle de até 3.000 rpm e torre automática VDI30, o L50E ocupa uma faixa intermediária entre os tornos CNC industriais convencionais e máquinas de produção de maior porte.

Guias endurecidas para elevada rigidez

O L50E utiliza guias endurecidas no barramento, configuração voltada à elevada rigidez estrutural, capacidade de absorção dos esforços de corte e estabilidade durante operações de torneamento.

A arquitetura diferencia o L50E do L50P, que utiliza guias lineares e apresenta características de movimentação mais voltadas à elevada dinâmica.

Spindle de até 3.000 rpm

O spindle trabalha em uma faixa de 30 a 3.000 rpm e utiliza motor principal de 7,5 kW.

O conjunto possui passagem interna de Ø52 mm, cone 1:20 e nariz A2-6, com configuração A2-8 disponível para determinadas especificações.

A combinação entre potência, rotação e estrutura pesada permite executar operações de desbaste e acabamento em uma ampla variedade de componentes industriais.

Rolamentos NSK de alta precisão

O spindle é apoiado por conjunto de rolamentos de contato angular NSK de alta velocidade e precisão, lubrificados com graxa de lítio adequada a regimes de alta rotação.

A construção contribui para estabilidade térmica, precisão de rotação e longa vida útil do conjunto.

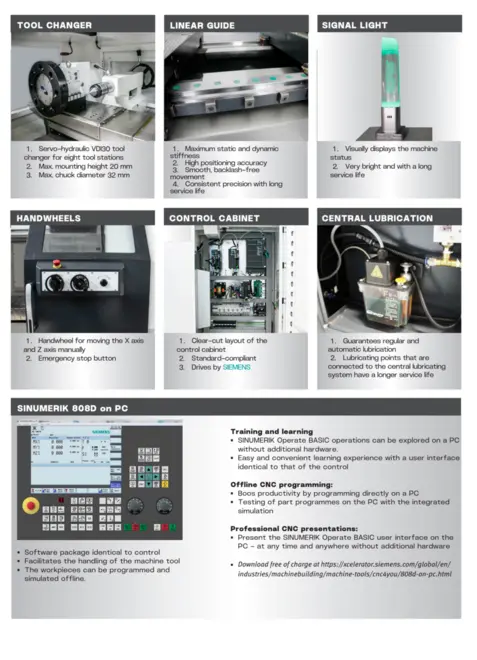

Torre servo-hidráulica VDI30

O L50E utiliza torre servo-hidráulica VDI30 com capacidade para 8 posições de ferramentas.

A torre permite ferramentas de seção máxima de 20 × 20 mm e ferramentas cilíndricas de até Ø32 mm.

A interface VDI30 facilita a organização do ferramental e permite concentrar diferentes operações de torneamento dentro do mesmo ciclo CNC.

Cursos X/Z de 300 × 800 mm

O eixo X possui curso de 300 mm e o eixo Z oferece 800 mm de deslocamento.

Os dois eixos atingem avanço rápido de até 15.000 mm/min, reduzindo tempos improdutivos entre aproximações, retornos e mudanças de operação.

Precisão e repetibilidade

O L50E possui precisão de posicionamento de ±0,01 mm e repetibilidade de ±0,005 mm.

A combinação entre servoacionamentos, fusos de precisão e estrutura robusta proporciona consistência durante a produção repetitiva de componentes.

Capacidade de torneamento

O diâmetro de giro sobre o barramento é de Ø500 mm e o giro sobre o carro transversal é de Ø280 mm.

A altura de centro é de 245 mm e a largura do barramento é de 400 mm, formando uma base estrutural adequada a componentes de médio porte.

Placa de aproximadamente 200 mm

O conjunto de fixação utiliza placa de torno na faixa de Ø200 mm, adequada a uma ampla variedade de peças cilíndricas, flanges, buchas, eixos e componentes industriais.

Configurações de placas de três ou quatro castanhas e diferentes jogos de castanhas permitem adaptar a fixação à geometria da peça.

Contraponto MT5

O contraponto utiliza cone MT5, mangote de Ø75 mm e curso de 150 mm.

O conjunto amplia a capacidade para usinagem de peças longas e permite maior estabilidade em operações entre centros.

Sistema hidráulico

O sistema hidráulico utiliza bomba de 2,2 kW e atende aos componentes de acionamento e fixação da máquina.

A arquitetura hidráulica permite automatizar funções importantes do processo e reduzir intervenções manuais durante a produção.

Sistema de refrigeração

O sistema de refrigeração utiliza bomba de 450 W e reservatório com capacidade de 110 litros.

A circulação do fluido contribui para controle térmico, vida útil das ferramentas e remoção dos cavacos durante operações contínuas.

Lubrificação central automática

O sistema central de lubrificação realiza automaticamente a alimentação dos pontos de lubrificação da máquina, reduzindo desgaste e contribuindo para a vida útil dos componentes de movimentação.

Estrutura totalmente enclausurada

A área de trabalho possui proteção integral contra projeção de cavacos e fluido de corte, proporcionando ambiente de operação mais organizado e seguro.

A iluminação interna em LED melhora a visualização durante setup, acompanhamento do processo e inspeção.

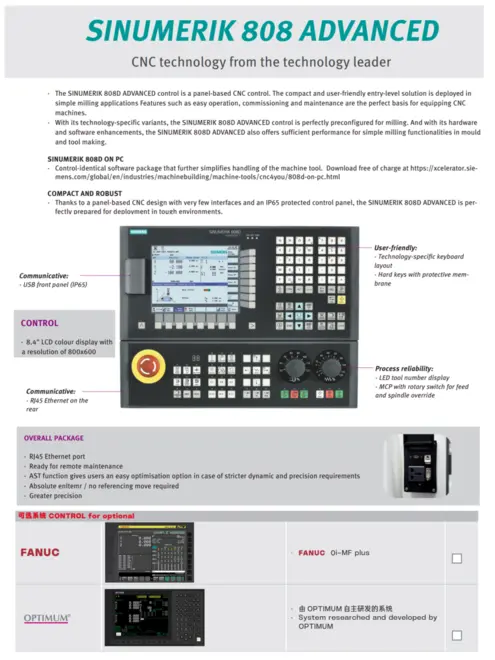

Comando Siemens SINUMERIK 808D Advanced

O L50E utiliza comando CNC Siemens SINUMERIK 808D Advanced com tela colorida LCD de 8,4", resolução de 800 × 600 pixels e interface voltada a aplicações de torneamento.

O sistema dispõe de conexão Ethernet RJ45, interface USB frontal, encoder absoluto sem necessidade de movimento de referenciamento e recursos de manutenção remota.

Os acionamentos dos eixos utilizam tecnologia Siemens, integrando CNC, drives e motores em uma plataforma única.

Programação e simulação offline

O ambiente SINUMERIK 808D on PC permite preparar e simular programas CNC em computador utilizando uma interface equivalente à do comando da máquina.

Esse recurso facilita preparação dos programas, validação prévia dos ciclos e treinamento dos operadores sem ocupar tempo produtivo da máquina.

Opcionais para produtividade e automação

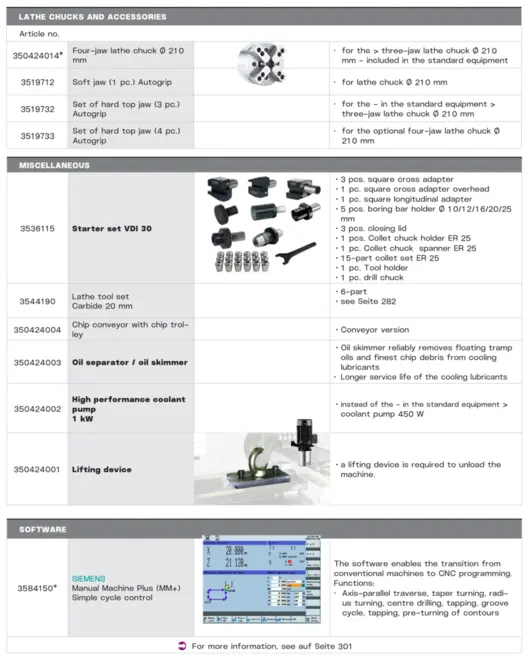

• Placa de quatro castanhas;
• Conjuntos de castanhas macias e duras;
• Kit inicial de porta-ferramentas VDI30;
• Conjunto de ferramentas de metal duro;
• Transportador de cavacos com carrinho coletor;
• Separador de óleo / oil skimmer;
• Bomba de refrigeração de alta performance de 1 kW;
• Dispositivo de içamento;
• Recursos adicionais de software CNC.

Comandos CNC opcionais

Além da configuração Siemens SINUMERIK 808D Advanced, o L50E pode receber outras plataformas de controle conforme a configuração comercial do equipamento, incluindo FANUC 0i-MF Plus e sistema OPTIMUM.

Aplicações

• Eixos e pinos industriais;
• Buchas e anéis;
• Flanges e discos;
• Conexões e componentes roscados;
• Componentes de máquinas e equipamentos;
• Peças de médio porte;
• Pequenos e médios lotes industriais;
• Produção repetitiva;
• Operações de desbaste e acabamento;
• Internalização de processos de torneamento.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
