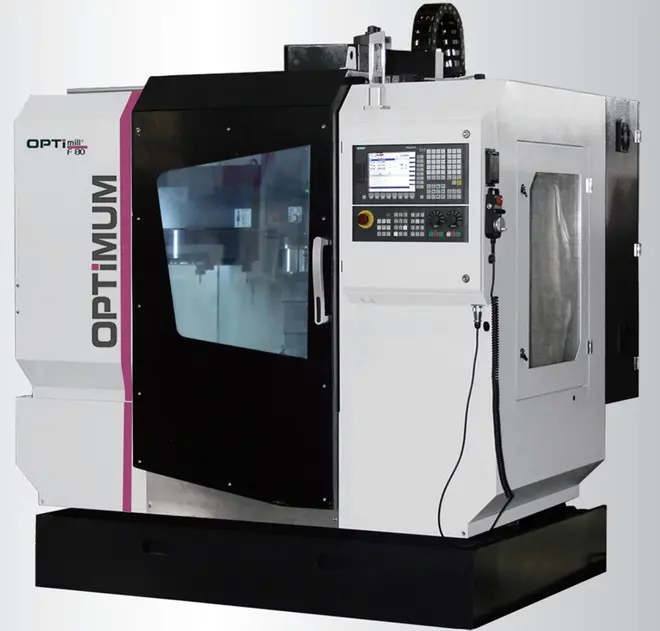

Centro de Usinagem Vertical Compacto BT40 TopTech F80
O TopTech F80 é um centro de usinagem vertical BT40 desenvolvido para aplicações industriais que exigem maior rigidez estrutural, capacidade de ferramenta e produtividade, mantendo dimensões mais compactas do que os centros de usinagem convencionais de grande porte.

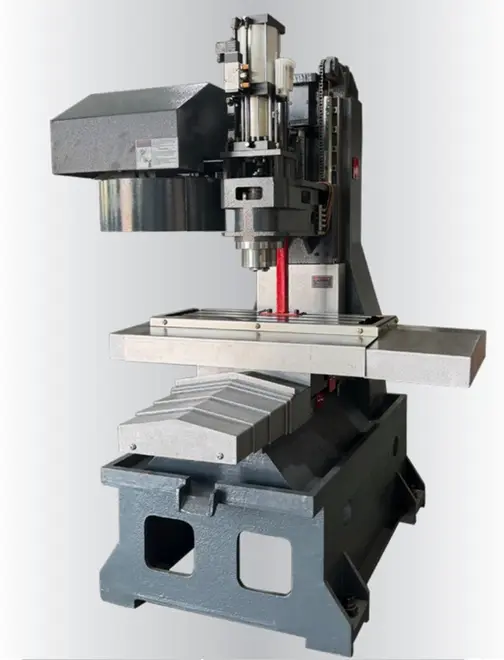

A máquina possui estrutura em ferro fundido com reforços, guias lineares nos três eixos, fusos de esferas, lubrificação central automática e spindle servo de alta rotação. Seu peso líquido aproximado de 2.300 kg contribui para a estabilidade durante operações de usinagem.
Spindle BT40 e trocador automático
O spindle BT40 atinge até 10.000 rpm e o trocador automático possui capacidade para 12 ferramentas, permitindo executar diferentes operações de fresamento, furação, acabamento e usinagem de cavidades em um mesmo ciclo.
Capacidade de trabalho
A mesa de 800 x 260 mm suporta peças e dispositivos de até 200 kg. Os cursos de 450 mm no eixo X, 300 mm no eixo Y e 450 mm no eixo Z proporcionam um envelope adequado para pequenas e médias peças industriais.

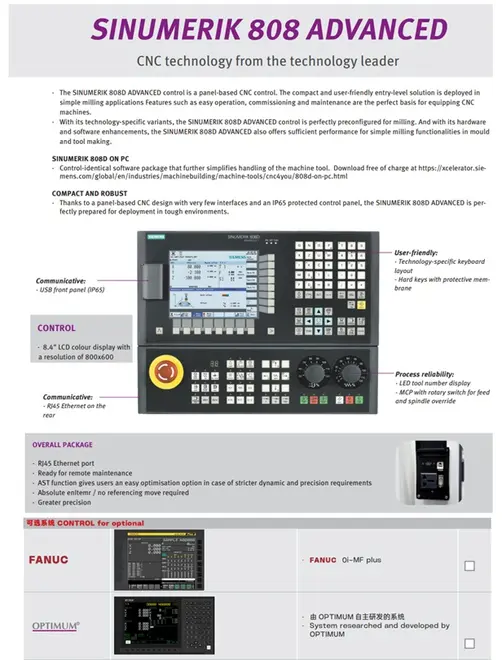

Comando CNC
A configuração padrão apresentada pelo fabricante utiliza o Siemens SINUMERIK 808D Advanced. Também podem ser avaliadas configurações com FANUC 0i-MF Plus ou outros sistemas disponibilizados pelo fabricante.
Aplicações
- Fabricação de peças e componentes industriais;
- Ferramentarias e fabricação de dispositivos;
- Produção em pequenos e médios lotes;
- Usinagem de cavidades, contornos e superfícies;
- Prototipagem funcional;
- Laboratórios de pesquisa, desenvolvimento e ensino avançado.

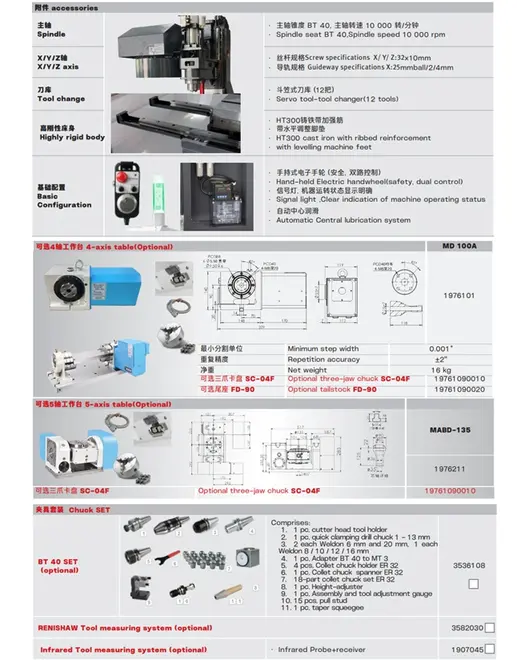

Opcionais
- Comando FANUC 0i-MF Plus;
- Quarto eixo rotativo;
- Mesa basculante de quarto e quinto eixos;
- Conjunto de ferramentas e porta-ferramentas BT40;
- Sistema Renishaw de medição de ferramentas;
- Sistema infravermelho de medição;
- Configurações adicionais conforme disponibilidade do fabricante.
Modalidade de fornecimento
Equipamento fornecido sob consulta, por meio de importação direta do fabricante. A aquisição internacional e a nacionalização são realizadas pelo cliente, utilizando seu próprio CNPJ e habilitação para importar.
A Carissimi atua na especificação técnica, configuração da máquina, intermediação comercial e acompanhamento do fornecimento. As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.

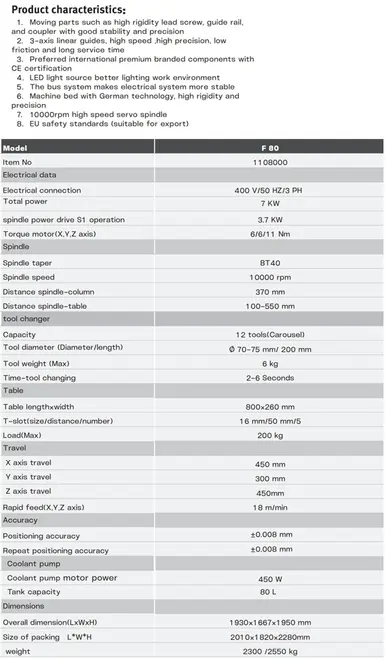

Informações Técnicas
| Especificação | |
|---|---|
| Modelo | F80 |
| Nº do item | 1108000 |

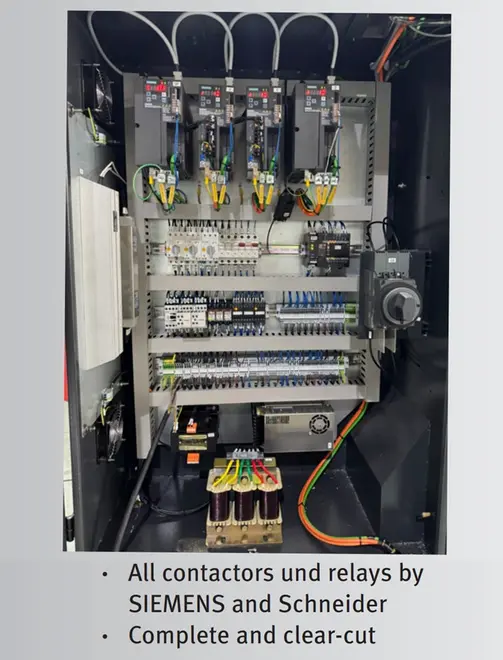

Dados elétricos |
|
| Conexão elétrica | 400 V / 50 Hz / 3 fases |
| Potência total | 7 kW |
| Potência do motor do spindle em operação S1 | 3,7 kW |
| Torque dos motores dos eixos X, Y e Z | 6 / 6 / 11 Nm |
Spindle |
|
| Cone do spindle | BT40 |
| Velocidade do spindle | 10.000 rpm |
| Distância entre spindle e coluna | 370 mm |
| Distância entre spindle e mesa | 100–550 mm |
Trocador de ferramentas |
|
| Capacidade | 12 ferramentas, tipo carrossel |
| Diâmetro / comprimento da ferramenta | Ø 70–75 mm / 200 mm |
| Peso máximo da ferramenta | 6 kg |
| Tempo de troca da ferramenta | 2–6 segundos |
Mesa |
|
| Comprimento × largura da mesa | 800 × 260 mm |
| Ranhura T: tamanho / distância / quantidade | 16 mm / 50 mm / 5 |
| Carga máxima | 200 kg |
Cursos |
|
| Curso do eixo X | 450 mm |
| Curso do eixo Y | 300 mm |
| Curso do eixo Z | 450 mm |
| Avanço rápido nos eixos X, Y e Z | 18 m/min |
Precisão |
|
| Precisão de posicionamento | ±0,008 mm |
| Precisão de repetibilidade | ±0,008 mm |
Bomba de refrigeração |
|
| Potência do motor da bomba de refrigeração | 450 W |
| Capacidade do tanque | 80 L |
Dimensões |
|
| Dimensões gerais (C × L × A) | 1903 × 1671 × 1950 mm |
| Dimensões da embalagem (C × L × A) | 2010 × 1820 × 2280 mm |
| Peso | 2300 / 2550 kg |
