Descrição do produto

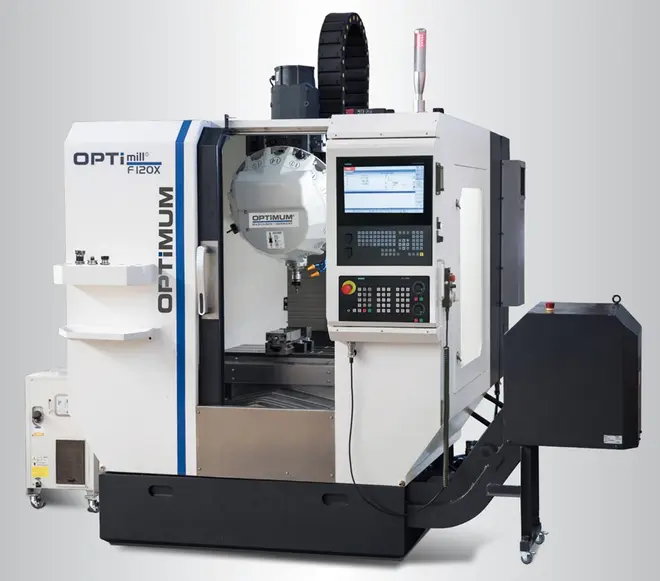

Centro de Usinagem Vertical de Alta Velocidade BT30 TopTech F120X
O TopTech F120X é um centro de usinagem vertical desenvolvido para aplicações que exigem alta rotação do spindle, movimentos rápidos, precisão de posicionamento e qualidade de acabamento em peças pequenas e médias.
Sua configuração combina spindle BT30 de acionamento direto, rotação de até 16.000 rpm, avanço rápido de 40 m/min e comando Siemens SINUMERIK 828D. Essas características tornam a máquina especialmente adequada para usinagem de alumínio, metais não ferrosos, eletrodos, componentes técnicos, moldes pequenos e peças com geometrias complexas.
Spindle BT30 de acionamento direto
O spindle utiliza cone BT30 e conexão direta entre o motor e o conjunto do eixo-árvore, configuração identificada pelo fabricante como DDS.
A rotação máxima de 16.000 rpm favorece operações com ferramentas de menor diâmetro, usinagem de alta velocidade, acabamento superficial e redução dos tempos de ciclo em materiais que permitem maiores velocidades de corte.
O motor principal possui potência informada de 5,5 kW.
Alta dinâmica nos três eixos
A F120X oferece cursos de 500 mm no eixo X, 400 mm no eixo Y e 300 mm no eixo Z, com avanço rápido de até 40 m/min nos três eixos.
A mesa de 650 x 400 mm suporta peças, dispositivos e conjuntos de fixação com peso de até 250 kg.
Essa combinação é adequada para processos com grande quantidade de movimentações, múltiplas furações, contornos, cavidades e operações que exigem menor tempo de posicionamento entre trajetórias.
Magazine servoacionado
A configuração apresentada possui magazine servoacionado para 21 ferramentas, permitindo executar diferentes operações sem substituições manuais frequentes.
Também estão previstas configurações opcionais com capacidade para 26 ou 32 ferramentas, conforme a necessidade do processo e a disponibilidade do fabricante.
Estrutura e precisão
A estrutura utiliza fundição em areia resinada de alta resistência, com reforços destinados a proporcionar estabilidade durante a usinagem.
Os eixos utilizam fusos de esferas e guias lineares, combinando baixo atrito, velocidade de movimentação e precisão. O catálogo informa precisão de posicionamento de ±0,006 mm e repetibilidade de ±0,005 mm.

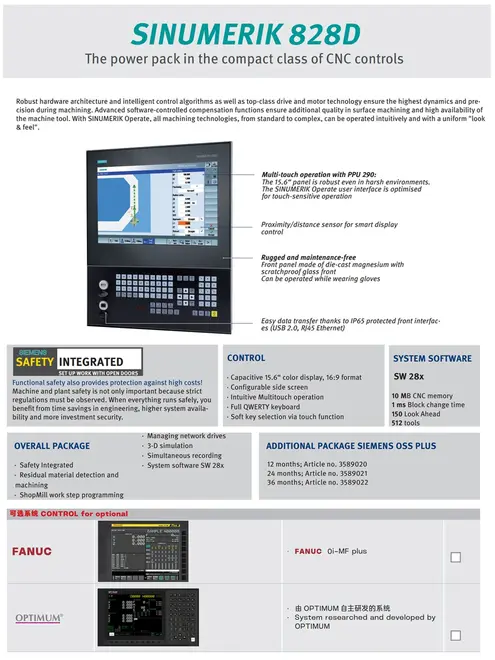

Comando Siemens SINUMERIK 828D
A configuração principal apresentada utiliza o Siemens SINUMERIK 828D, comando voltado a máquinas de maior desempenho, com interface SINUMERIK Operate, recursos de simulação, gerenciamento de dados e funções integradas de segurança.
Também pode ser avaliada uma versão com comando FANUC 0i-MF Plus ou com sistema disponibilizado pelo fabricante, conforme a configuração técnico-comercial selecionada.
Principais aplicações
- Usinagem de alumínio e metais não ferrosos;
- Fabricação de componentes de precisão;
- Produção de eletrodos e insertos;
- Usinagem de moldes e cavidades de pequeno porte;
- Componentes para equipamentos, eletrônica e automação;
- Prototipagem funcional e produção de pequenos e médios lotes;
- Peças com elevado número de furações e contornos;
- Aplicações com quarto ou quinto eixo.

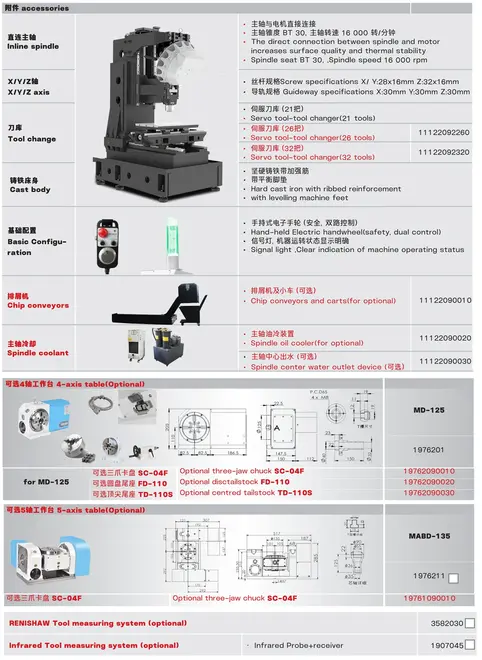

Opcionais
- Magazine servoacionado para 26 ferramentas;
- Magazine servoacionado para 32 ferramentas;
- Comando FANUC 0i-MF Plus;
- Transportador de cavacos com carrinho coletor;
- Resfriador de óleo do spindle;
- Refrigeração pelo centro do spindle;
- Mesa rotativa de quarto eixo MD-125;
- Contraponto para quarto eixo;
- Mesa basculante para quarto e quinto eixos MABD-135;
- Sistema Renishaw de medição de ferramentas e peças;
- Sistema infravermelho de medição.
Como funciona o fornecimento
Equipamento fornecido sob consulta, por meio de importação direta do fabricante. A aquisição internacional e a nacionalização são realizadas pelo cliente, utilizando seu próprio CNPJ e habilitação para importar.
A Carissimi atua na especificação técnica, configuração da máquina, intermediação comercial e acompanhamento do fornecimento. As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.

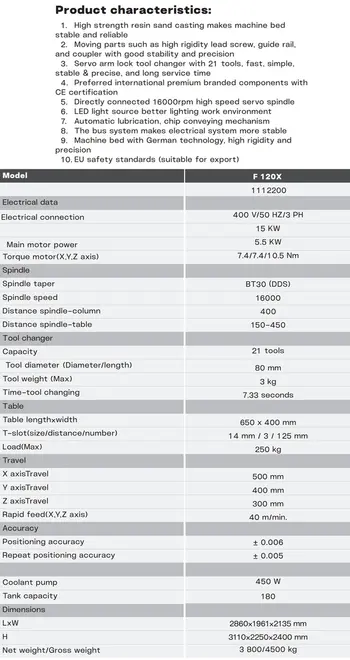

Informações Técnicas
| Modelo | F120X |
| Número do item | 1112200 |
Dados elétricos e acionamentos |
|
| Conexão elétrica informada no catálogo | 400 V / 50 Hz / 3 fases |
| Potência total | 15 kW |
| Potência do motor principal | 5,5 kW |
| Torque dos motores X / Y / Z | 7,4 / 7,4 / 10,5 Nm |
Spindle |
|
| Cone do spindle | BT30 |
| Tipo de acionamento | Acionamento direto — DDS |
| Rotação máxima | 16.000 rpm |
| Distância entre spindle e coluna | 400 mm |
| Distância entre spindle e mesa | 150–450 mm |
Trocador de ferramentas |
|
| Tipo | Magazine servoacionado |
| Capacidade padrão | 21 ferramentas |
| Capacidades opcionais | 26 ou 32 ferramentas |
| Diâmetro máximo da ferramenta | 80 mm |
| Peso máximo por ferramenta | 3 kg |
| Tempo de troca informado | 7,33 segundos |
Mesa |
|
| Dimensões da mesa | 650 x 400 mm |
| Rasgos T | 14 mm / 125 mm / 3 rasgos |
| Carga máxima sobre a mesa | 250 kg |
Cursos e desempenho |
|
| Curso do eixo X | 500 mm |
| Curso do eixo Y | 400 mm |
| Curso do eixo Z | 300 mm |
| Avanço rápido X / Y / Z | 40 m/min |
| Precisão de posicionamento | ±0,006 mm |
| Repetibilidade | ±0,005 mm |
Sistema de refrigeração |
|
| Potência da bomba de refrigeração | 450 W |
| Capacidade do reservatório | 180 litros |
Dimensões e peso |
|
| Dimensões aproximadas da máquina | 2.860 x 1.961 x 2.135 mm |
| Dimensões aproximadas da embalagem | 3.110 x 2.250 x 2.400 mm |
| Peso líquido / bruto | 3.800 / 4.500 kg |
Observação: as especificações podem variar conforme o comando CNC, capacidade do magazine, tensão e frequência elétrica, opcionais e configuração final selecionada. Os dados devem ser confirmados na proposta técnico-comercial.
