Informações Técnicas

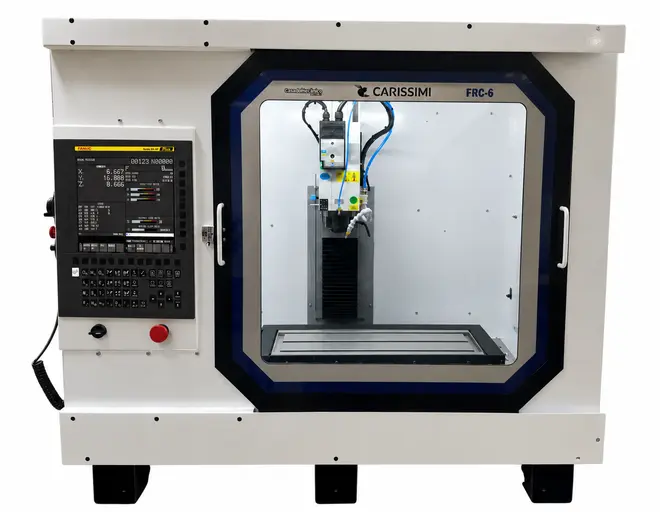

Fresadora CNC FRC6 de 3 eixos com comando FANUC 0i-MF Plus
A Fresadora CNC FRC6 FANUC é uma máquina vertical de 3 eixos desenvolvida para indústrias, ferramentarias, prestadores de serviços de usinagem, laboratórios e instituições de ensino que procuram uma solução compacta com tecnologia CNC industrial.
Fabricada no Brasil pela Carissimi, combina comando FANUC Series 0i-MF Plus, servomotores FANUC nos eixos X, Y e Z, encoders absolutos, fusos de esferas recirculantes e estrutura dos eixos lineares em ferro fundido. O conjunto oferece estabilidade, repetibilidade e controle preciso para produção de peças, prototipagem funcional e integração com sistemas de automação.
Principais diferenciais da FRC6 FANUC
- comando CNC FANUC Series 0i-MF Plus;
- servomotores AC FANUC nos eixos X, Y e Z;
- encoders absolutos e controle em malha fechada;
- estrutura dos eixos lineares em ferro fundido;
- fusos de esferas recirculantes e guias trapezoidais;
- spindle de 4.500 W, de 1.000 a 24.000 RPM, com cone ISO30;
- liberação pneumática do porta-ferramentas;
- CLP FANUC PMC integrado, com software de programação incluso;
- comunicação Ethernet e possibilidade de integração com robôs, MES, ERP e sistemas supervisórios;
- fabricação nacional e suporte técnico direto da Carissimi.
Comando FANUC, servomotores e automação
O FANUC 0i-MF Plus permite criar, editar, armazenar e executar programas CNC diretamente na máquina, além de gerenciar ferramentas, corretores, coordenadas de trabalho, ciclos fixos, interpolações lineares e circulares, alarmes e diagnósticos.
Os servomotores FANUC e os encoders absolutos proporcionam controle de posição, velocidade e aceleração, além de integração entre CNC, amplificadores e motores. O CLP interno FANUC PMC pode controlar intertravamentos, sensores, sistemas pneumáticos, dispositivos de fixação, alimentadores e sinais de comunicação com robôs ou outros equipamentos.
A conexão Ethernet permite transferir programas e integrar a fresadora a sistemas externos. Recursos de coleta de dados, monitoramento remoto, FOCAS, MES, ERP e Indústria 4.0 dependem da configuração, das licenças e dos softwares contratados.
Spindle ISO30 e troca pneumática de ferramentas
A FRC6 utiliza spindle de 4.500 W, com rotação de 1.000 a 24.000 RPM e conexão ISO30. Essa configuração atende operações de fresamento, abertura de cavidades, usinagem de contornos e canais, furação, gravação técnica, acabamento de perfis e usinagem tridimensional.
A liberação do porta-ferramentas é pneumática e acionada por botão, facilitando a preparação da máquina. Nesta configuração, a troca é realizada pelo operador e não há magazine automático de ferramentas.
Estrutura, movimentação e precisão
A estrutura dos eixos lineares em ferro fundido contribui para a rigidez, a estabilidade dimensional e o amortecimento de vibrações. Os movimentos são transmitidos por fusos de esferas recirculantes, que reduzem atrito e folgas mecânicas e favorecem a resposta nas inversões de sentido e interpolações.
A precisão e a repetibilidade informadas são de 0,02 mm nos eixos X, Y e Z, em deslocamentos de 150 mm. Os resultados podem variar conforme instalação, temperatura, fixação da peça, ferramenta, parâmetros de corte e método de medição.
Mesa de trabalho e aplicações
A versão de 3 eixos possui mesa fixa com canais para instalação de morsas, placas, grampos e dispositivos. Sem o conjunto opcional de quarto e quinto eixo, a área da mesa permanece livre para peças e acessórios utilizados diretamente nos cursos X, Y e Z.
A máquina é indicada para pequenas e médias séries de produção, serviços de usinagem, ferramentarias, prototipagem funcional avançada, desenvolvimento de produtos técnicos, fabricação de dispositivos, placas, componentes prismáticos e moldes de pequeno porte. Também pode ser utilizada em laboratórios, universidades, escolas técnicas e projetos de automação industrial avançados.
Materiais usináveis
Conforme a ferramenta, a fixação e os parâmetros de corte, a FRC6 pode usinar alumínio, latão, bronze, cobre, polímeros de engenharia, aços carbono, aços inoxidáveis, titânio e outros materiais tecnicamente compatíveis com a capacidade da máquina.
Informações técnicas
| Modelo | FRC6 FANUC |
| Tipo de máquina | Fresadora CNC vertical de 3 eixos |
| Comando CNC | FANUC Series 0i-MF Plus |
| Acionamento dos eixos | Servomotores AC FANUC |
| Realimentação | Encoders absolutos |
| Transmissão dos eixos | Fusos de esferas recirculantes |
| Guias dos eixos | Guias trapezoidais |
| Estrutura dos eixos lineares | Ferro fundido |
| Curso do eixo X | 262 mm |
| Curso do eixo Y | 145 mm |
| Curso do eixo Z | 248 mm |
| Distância livre entre mesa e spindle | Até 260 mm, sem ferramenta instalada |
| Velocidade rápida em G0 | Até 2.000 mm/min nos eixos X, Y e Z |
| Precisão e repetibilidade | 0,02 mm em deslocamentos de 150 mm |
| Potência do spindle | 4.500 W |
| Rotação do spindle | 1.000 a 24.000 RPM |
| Conexão de ferramentas | ISO30 |
| Liberação da ferramenta | Acionamento pneumático por botão |
| Magazine automático | Não incluso nesta configuração |
| Alimentação elétrica | Trifásica 380 V |
Recursos inclusos, opcionais e segurança
- probe em Z incluso para referenciamento da ferramenta;
- probe 3D XYZ disponível como opcional;
- sistema de refrigeração por pulverização;
- área de usinagem enclausurada;
- botão de emergência e sensores de segurança na porta;
- possibilidade de integração com robôs, alimentadores, dispositivos automáticos e sistemas de medição, mediante projeto.
Dimensões da máquina
| Largura | 1.250 mm |
| Profundidade | 1.010 mm |
| Altura | 1.110 mm |
| Peso líquido | 255 kg, conforme a configuração instalada |
Fresadora CNC nacional com suporte direto
A FRC6 FANUC reúne estrutura mecânica Carissimi e tecnologia de comando e acionamento FANUC em uma solução compacta para usinagem de pequenos e médios lotes, treinamento técnico avançado e automação de célula de usinagem. O suporte é prestado diretamente pela equipe que desenvolve e monta a máquina no Brasil.
Consulte a Carissimi para avaliar a aplicação, os materiais, os dispositivos de fixação, os recursos de comunicação e os opcionais mais adequados ao seu processo.
Observações
As funções do comando, protocolos de comunicação, interfaces elétricas e integrações disponíveis podem variar conforme opcionais, licenças e configuração comercial. Dimensões, peso e distância livre podem sofrer alterações conforme os acessórios instalados. Imagens meramente ilustrativas.
Garantia
Garantia e suporte técnico
Prazo de garantia
- 6 meses para utilização em ambientes produtivos;
- 12 meses para instituições de ensino.
Os prazos são contados a partir da data de entrega do equipamento e estão sujeitos às condições estabelecidas no termo de fornecimento e no manual da máquina.
Cobertura
A garantia cobre defeitos de fabricação nos componentes fornecidos originalmente com a máquina, desde que o equipamento seja instalado, utilizado e mantido de acordo com as orientações técnicas da Carissimi.
A garantia não cobre danos decorrentes de:
- instalação elétrica inadequada;
- alimentação elétrica fora das especificações;
- operação incorreta;
- colisões entre ferramenta, peça, mesa ou dispositivos;
- sobrecarga da máquina;
- alterações não autorizadas;
- intervenções realizadas por terceiros sem autorização;
- desgaste natural de componentes;
- falta de manutenção;
- utilização fora das especificações recomendadas.
Suporte técnico
A Carissimi oferece suporte técnico remoto para orientação de operação, parametrização, programação e diagnóstico inicial do equipamento.
O fornecimento inclui treinamento inicial on-line, com duração aproximada de 1 hora e 30 minutos, abordando os principais procedimentos de preparação, operação, programação e utilização da máquina.
Atendimentos presenciais, treinamentos adicionais, desenvolvimento de processos e serviços fora do escopo original podem ser contratados separadamente.
