Descrição do produto

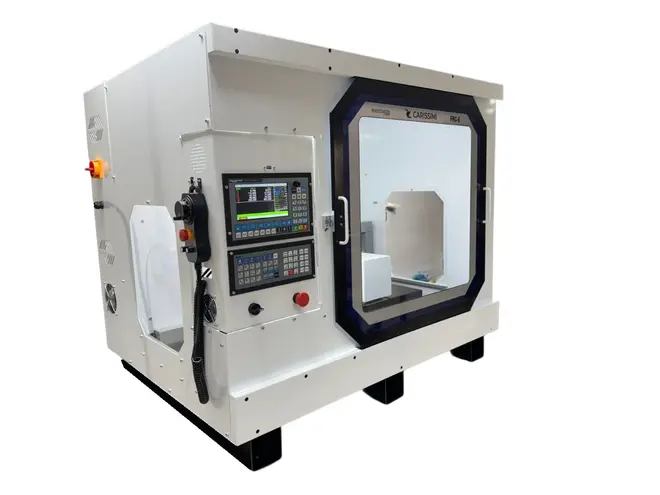

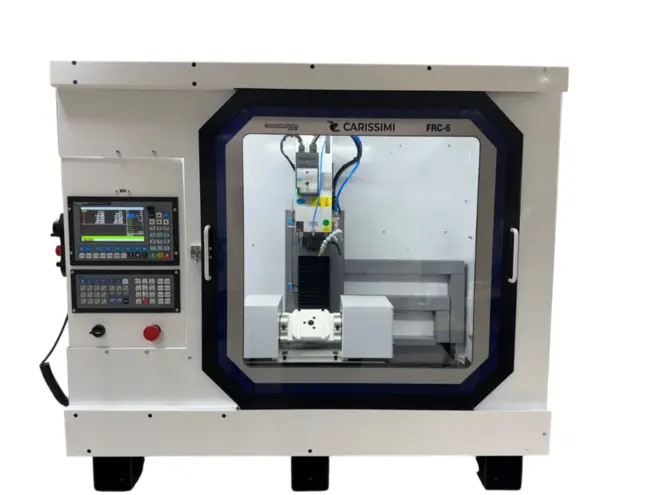

Fresadora CNC com 5 eixos modelo FRC6-Expert-5-ATC com servo motor AC nos eixos XYZ e servo motores de passo no eixos AB, com dispositivo de troca rápida de ferramenta ATC por aperto de botão, com sistema de refrigeração, fusos de esfera nos 3 eixos e controladora standalone Expert, marca da Fresa CN CARISSIMI.
Abaixo um vídeo de demonstração da máquina:
o
Informações Técnicas
Fresa CNC 5 Eixos Carissimi para Produção
A fresa cnc 5 eixos Carissimi foi desenvolvida no Brasil para atender aplicações de produção, serviços e operações que exigem flexibilidade, repetibilidade e controle em usinagem multi-eixos. Validada em uso prático em ambientes produtivos, a máquina combina estrutura robusta, operação simples e precisão consistente, entregando uma solução nacional de fresa 5 eixos para empresas que desejam internalizar processos, reduzir dependência de terceiros e ampliar sua capacidade de fabricação. Pelo seu conjunto técnico, também pode ser aplicada como centro usinagem 5 eixos em rotinas de prototipagem funcional, lotes pequenos, desenvolvimento de peças e produção técnica especializada.
O diferencial Carissimi está no suporte direto de quem projeta e monta a máquina, garantindo orientação técnica, peças, ajustes e evolução do equipamento ao longo do tempo. A controladora opera padrão Fanuc ISO (Gcodes) e oferece conectividade em rede, viabilizando integração com o fluxo de programação e operação do usuário com facilidade. Possui recursos de segurança como sensores na tampa e botão de emergência, contribuindo para uma operação mais segura no ambiente industrial.
Arquitetura Mecânica e Estrutura
Base e eixos lineares XYZ
A estrutura dos eixos XYZ utiliza ferro fundido, favorecendo estabilidade mecânica, rigidez e amortecimento durante a usinagem. O conjunto possui guias trapezoidais e fusos de esferas recirculantes, com acionamento por servo motores AC e encoders absolutos nos eixos X, Y e Z. A velocidade de rápida em G0 em XYZ é de 2000 mm/min, adequada para operações de produção, setups ágeis e rotinas de usinagem com repetibilidade.
Dispositivo quarto e quinto eixo AB
O quarto e quinto eixo (A e B) utiliza corpo em alumínio fundido de alta resistência. O acionamento é feito por servo motores de passo com encoder, e o conjunto possui sensores de homing para referenciamento. Essa configuração amplia a versatilidade da fresa 5 eixos em geometrias complexas, posicionamentos angulares e peças que exigem múltiplas faces de usinagem em um único setup.
Controladora, Interface e Conectividade
DDCS Expert com operação integrada
A máquina utiliza a DDCS Expert, com teclado alfa numérico embutido na própria máquina, facilitando o uso no chão de fábrica. A controladora processa códigos padrão Fanuc ISO (Gcodes), permitindo compatibilidade com a maior parte dos fluxos de programação e pós-processadores. Conta também com conexão com rede para facilitar transferência de programas, organização operacional e integração com a rotina produtiva da empresa.
Spindle, Ferramentas e Refrigeração
Spindle de alta rotação com troca rápida
O spindle possui 4500 W de potência e faixa de rotação de 1.000 a 24.000 RPM, com conexão de ferramentas ISO30. O sistema de troca é ATC por aperto de botão (sem magazine), favorecendo agilidade e praticidade em setups de produção, prototipagem e serviços. Essa configuração permite flexibilidade operacional para diferentes materiais e estratégias de usinagem, com foco em produtividade e simplicidade de operação.
Refrigeração por pulverização
A refrigeração é realizada por pulverização, ajudando no controle de temperatura, no acabamento superficial e na estabilidade de operações. É uma solução prática para o ambiente produtivo, com manutenção simplificada e fácil aplicação em diferentes rotinas de usinagem.
Energia, Elétrica e Segurança
Alimentação e quadro elétrico
A alimentação da máquina é trifásica 380 V. O quadro elétrico está localizado na parte traseira, facilitando acesso técnico e organização do conjunto. O projeto foi pensado para operação contínua em ambiente industrial, com manutenção facilitada e suporte direto Carissimi.
Medição e Acessórios
Probe em Z incluso para referenciamento e medição
Há opção de sensor probe 3D (XYZ) para referenciamento 3 eixos, ampliando a repetibilidade de setups, a agilidade na preparação de peças e o controle dimensional em processos que exigem maior precisão operacional.
Cursos e Faixas de Movimento
Curso útil dos eixos
X: 262 mm
Y: 145 mm
Z: 248 mm
A: -90 a +90 graus
B: 0 a 360 graus
Mesa AB com 125x100mm. Curso livre entre a mesa XY e o spindle (sem ferramentas) é de 260mm.
Precisão e repetibilidade em movimentos de 150mm nos eixos XYZ = 0,02mm
Aplicações recomendadas
Produção, prototipagem funcional e usinagem técnica
Indicada para produções e serviços em indústrias, prototipagem funcional, desenvolvimento de produto e fabricação de peças com geometrias complexas, a fresa 5 eixos Carissimi entrega uma plataforma robusta, compacta e acessível para empresas que buscam mais autonomia produtiva. Produzida no Brasil e já validada em aplicações reais, oferece suporte local e acompanhamento direto de quem projeta e monta a máquina, reforçando o diferencial de confiabilidade, assistência técnica e evolução contínua do equipamento.
Dimensões:
1250mm (L) x 1010mm (P) x 1110mm (A) - Peso: 255kg
Garantia
6 meses para produções
12 meses para instituições de ensino
