Descrição do produto
Centro de Usinagem Vertical Compacto BT30 TopTech F3 Plus
O TopTech F3 Plus é um centro de usinagem vertical compacto destinado à fabricação de pequenas peças, prototipagem, desenvolvimento de produtos e treinamento técnico em programação e operação CNC.
Sua construção reúne guias lineares nos três eixos, fusos de esferas, spindle BT30 e servomotores de avanço, proporcionando uma solução compacta para ambientes industriais, laboratórios, universidades, escolas técnicas e centros de pesquisa.
Estrutura compacta e configuração industrial
Com peso líquido aproximado de 720 kg, mesa de 465 x 200 mm e cursos de 360 mm no eixo X, 170 mm no eixo Y e 250 mm no eixo Z, a F3 Plus ocupa pouco espaço sem utilizar a arquitetura típica de uma fresadora manual adaptada.
Comando CNC

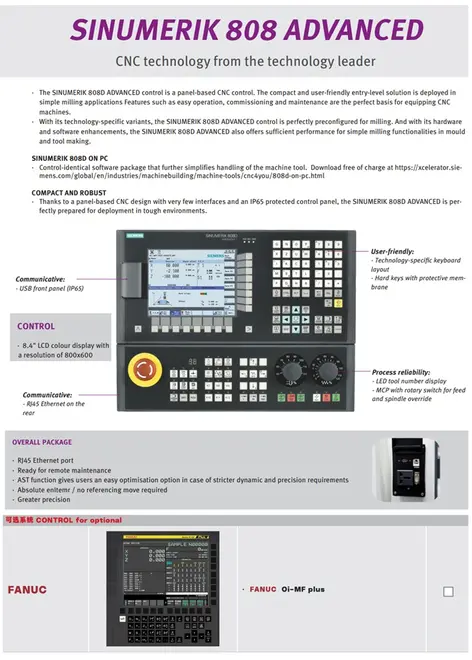

A máquina pode ser configurada com comando Siemens SINUMERIK 808D Advanced ou, opcionalmente, com comando FANUC 0i-MF Plus, conforme a aplicação e a configuração comercial selecionada.
Trocador automático de ferramentas
O trocador automático para oito ferramentas é oferecido conforme a configuração da máquina, ampliando a produtividade e permitindo executar diferentes operações sem substituição manual constante das ferramentas.
Aplicações
- Ensino de programação e operação CNC;
- Laboratórios de fabricação e pesquisa;
- Prototipagem funcional;
- Usinagem de pequenas peças;
- Produção de componentes em pequenos e médios lotes;
- Desenvolvimento de processos e dispositivos.

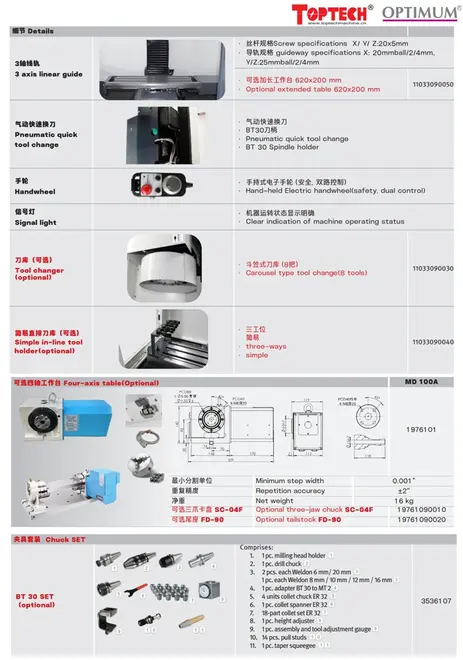

Opcionais
- Comando FANUC 0i-MF Plus;
- Trocador automático para oito ferramentas;
- Quarto eixo rotativo;
- Conjunto de porta-ferramentas BT30;
- Sistema de medição de ferramentas;
- Mesa de trabalho ampliada, conforme disponibilidade de configuração.
Modalidade de fornecimento
Equipamento fornecido sob consulta, por meio de importação direta do fabricante. A aquisição internacional e a nacionalização são realizadas pelo cliente, utilizando seu próprio CNPJ e habilitação para importar.
A Carissimi atua na especificação técnica, configuração da máquina, intermediação comercial e acompanhamento do fornecimento. As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.

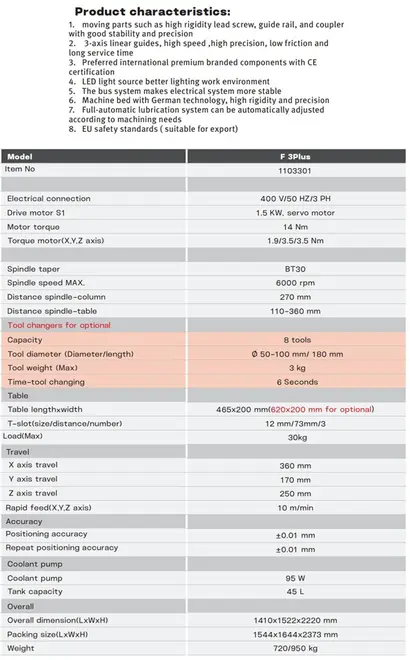

Informações Técnicas
| Modelo | F3 Plus |
| Número do item | 1103301 |
Dados elétricos e acionamentos |
|
| Conexão elétrica informada no catálogo | 400 V / 50 Hz / 3 fases |
| Motor principal em regime S1 | 1,5 kW, servo |
| Torque informado do motor principal | 14 Nm |
| Torque dos motores X / Y / Z | 1,9 / 3,5 / 3,5 Nm |
Spindle |
|
| Cone do spindle | BT30 |
| Rotação máxima | 6.000 rpm |
| Distância entre spindle e coluna | 270 mm |
| Distância entre spindle e mesa | 110–360 mm |
Trocador de ferramentas |
|
| Disponibilidade | Opcional |
| Capacidade | 8 ferramentas |
| Diâmetro máximo da ferramenta | 50–100 mm, conforme posições adjacentes |
| Comprimento máximo da ferramenta | 180 mm |
| Peso máximo por ferramenta | 3 kg |
| Tempo de troca | 6 segundos |
Mesa |
|
| Dimensões da mesa | 465 x 200 mm |
| Mesa opcional | 620 x 200 mm |
| Rasgos T | 12 mm / 73 mm / 3 rasgos |
| Carga máxima | 30 kg |
Cursos e desempenho |
|
| Curso do eixo X | 360 mm |
| Curso do eixo Y | 170 mm |
| Curso do eixo Z | 250 mm |
| Avanço rápido X / Y / Z | 10 m/min |
| Precisão de posicionamento | ±0,01 mm |
| Repetibilidade | ±0,01 mm |
Refrigeração |
|
| Potência da bomba | 95 W |
| Capacidade do reservatório | 45 litros |
Dimensões e peso |
|
| Dimensões aproximadas | 1.410 x 1.522 x 2.220 mm |
| Dimensões da embalagem | 1.544 x 1.644 x 2.373 mm |
| Peso líquido / bruto | 720 / 950 kg |
Observação: especificações sujeitas à confirmação de acordo com a configuração elétrica, comando CNC, opcionais e condições de fornecimento selecionadas.
