Descrição do produto
Fresadora CNC FRC4.3HS: Controle Total em Usinagem Multieixos
A Fresadora CNC FRC4.3HS foi projetada para aplicações que exigem precisão contínua, confiabilidade dimensional e capacidade de usinagem mais complexa. Este modelo combina malha fechada nos eixos lineares (X, Y e Z) com a integração de um 4º eixo rotativo, ampliando significativamente as possibilidades de fabricação.
Trata-se de uma solução indicada para quem precisa avançar além da usinagem 3 eixos tradicional, mantendo controle rigoroso de posição mesmo em ciclos longos ou operações com maior esforço mecânico.
Informações Técnicas
Arquitetura de Controle e Acionamento
Os eixos X, Y e Z utilizam servomotores de passo com encoder, operando em malha fechada. Esse sistema monitora a posição real do eixo em tempo contínuo, corrigindo desvios automaticamente e evitando perdas de passo.
O conjunto é controlado por uma controladora CNC stand-alone DDCS V3, permitindo operação independente de computador externo, com execução direta de programas em G-code.
4º Eixo Rotativo Integrado
A FRC4.3HS incorpora um 4º eixo rotativo, ideal para usinagem indexada ou contínua de peças cilíndricas, prismáticas ou com múltiplas faces.
Esse recurso amplia a capacidade da máquina para aplicações como gravações periféricas, canais helicoidais, usinagem de eixos, flanges e componentes com geometrias complexas, reduzindo setups manuais e aumentando a repetibilidade.
Spindle e Capacidade de Corte
O spindle é acionado por servo motor de 1000 W, com transmissão por polias na relação 1:3, alcançando rotações de até 8000 RPM.
Essa configuração permite trabalhar com ferramentas de menor diâmetro, avanços mais elevados e melhor acabamento superficial, especialmente em alumínio, polímeros técnicos e metais leves.
Estrutura Mecânica e Precisão
A máquina utiliza fusos de esferas recirculantes nos eixos XYZ, garantindo suavidade de movimento, alta durabilidade e excelente precisão linear.
A compensação de folga é realizada via software, em conjunto com o feedback dos encoders, assegurando posicionamento consistente mesmo após longos ciclos de trabalho.
Área de Trabalho
- Mesa de trabalho: 500 × 180 mm
- Curso do eixo X: 262 mm
- Curso do eixo Y: 145 mm
- Curso do eixo Z: 248 mm
Dimensões da Máquina
Dimensões externas: 1400 × 900 × 1000 mm
Sistemas de Apoio à Operação
A refrigeração por nebulização pode ser acionada manualmente ou via comandos de G-code (M8/M9), contribuindo para maior vida útil das ferramentas e melhor acabamento das peças.
O sistema é compatível com comandos padrão como G0, G1, G2, G3, M3, M5, entre outros amplamente utilizados na indústria.
Segurança Operacional

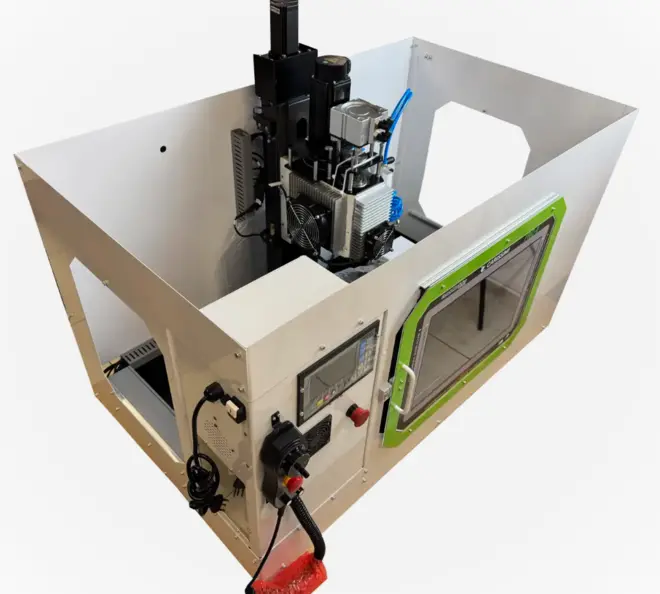

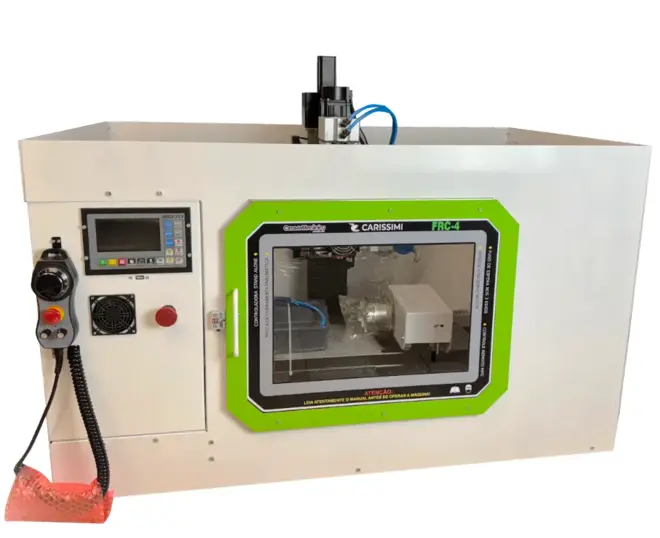

A FRC4.3HS possui carenagem metálica com sensor de segurança na porta frontal, que interrompe automaticamente o funcionamento do spindle e pausa o programa CNC em caso de abertura.
O conjunto conta ainda com botão de emergência e proteção elétrica dedicada.
Aplicações Recomendadas
Indicada para indústrias com pequenas e médias produções, centros de prototipagem, laboratórios de ensino técnico, universidades e ambientes de pesquisa aplicada.
Adequada para usinagem de alumínio, plásticos de engenharia, polímeros técnicos, metais e titânio, respeitando os parâmetros corretos de processo.
Conteúdo Fornecido
- Fresadora CNC FRC4.3HS com malha fechada nos eixos XYZ
- 4º eixo rotativo integrado
- Controladora CNC DDCS V3
- Kit básico de ferramentas
Precisão e Repetibilidade
Ensaios internos indicam repetibilidade típica de até ±0,01 mm, com medições realizadas por relógio comparador em ambiente controlado e sem carga de corte.
A combinação entre malha fechada e 4º eixo torna a FRC4.3HS uma solução robusta para usinagens mais exigentes, com maior estabilidade dimensional e segurança de processo.
Garantia
6 meses para produções
12 meses para instituições de ensino
