Descrição do produto
Abaixo um vídeo da FRC4.0HS usinando aço 1045 e alumínio:
Informações Técnicas

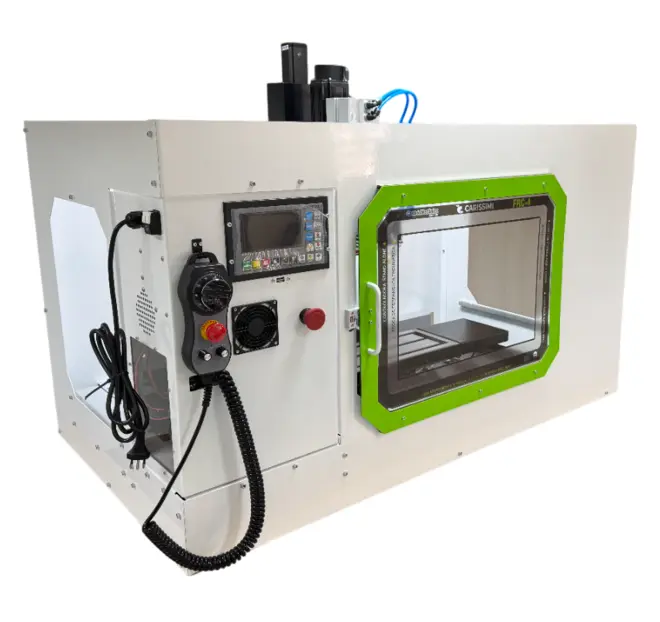

Fresadora CNC FRC4.0HS com Servo Spindle de 100 W
A FRC4.0HS é uma fresadora CNC de 3 eixos robusta, projetada para aplicações técnicas e industriais que exigem precisão, rigidez e facilidade de operação. Equipada com um servo motor de 1000 W no spindle e controladora independente DDCS V3, esta máquina oferece desempenho confiável em usinagem de metais, plásticos técnicos e compósitos.
Servo Spindle de 1000 W com Controle CNC
O spindle da FRC4.0HS é acionado por um potente servo motor de 1000 W com transmissão por correia, operando com rotação variável até 8000RPM. O controle pode ser feito via interface da controladora ou diretamente no G-code (M3/M5, Sxxxx), permitindo integração total com softwares CAM.

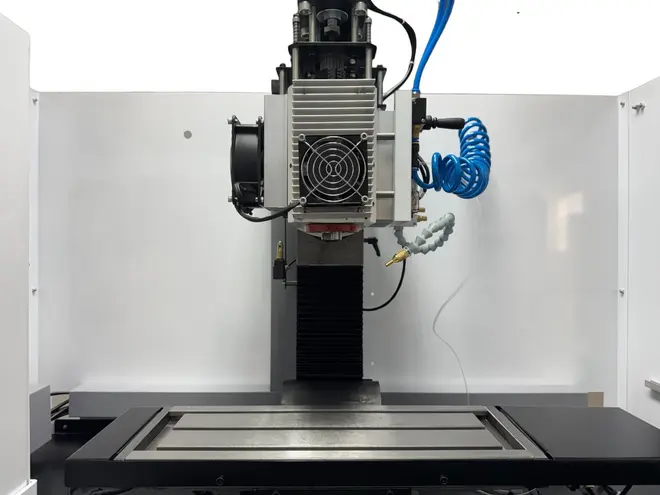

Troca Rápida de Ferramenta com Sistema Pneumático
O cabeçote conta com sistema de troca rápida pneumática com encaixe CM2/M10, ideal para facilitar o uso de mandris e porta pinças em processos que exigem agilidade na troca de ferramentas. Uma válvula lateral no cabeçote permite destravar e travar o conjunto com segurança.

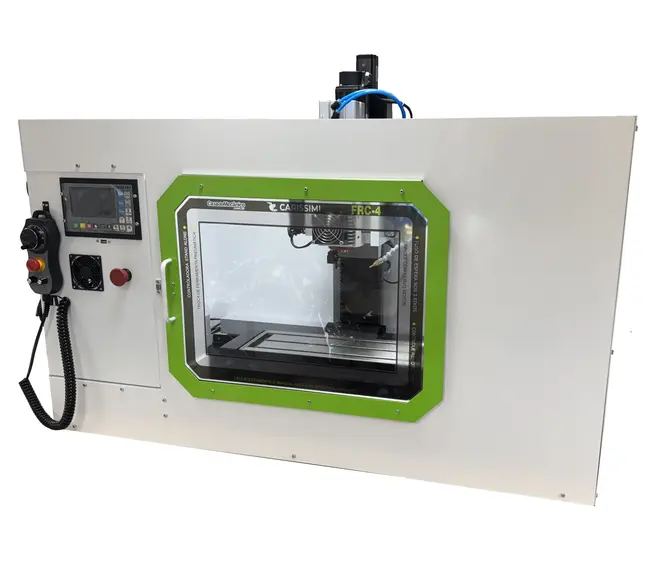

Estrutura Rígida e Segurança Ativa
A carenagem metálica protege o operador e incorpora um sensor de porta frontal que pausa o spindle e o código em execução. A estrutura suporta operações com materiais de maior resistência, desde que utilizados parâmetros e ferramentas compatíveis com a dureza da peça.
Sistema de Eixos com Fusos de Esferas
Os três eixos (X, Y, Z) utilizam fusos de esferas recirculantes, garantindo menor folga mecânica e maior durabilidade. A controladora possui função de correção de backlash via software, reduzindo a imprecisão para até 0,02 mm.
Controle Stand Alone com MPG e G-Codes Avançados
A CNC FRC4.0HS opera com a controladora DDCS V3, independente de computador externo, e permite movimentações manuais por controle remoto MPG. Ela é compatível com G-Codes industriais como G0, G1, G2, G3, G81, G83, entre outros, proporcionando flexibilidade em diversos tipos de usinagem.
Refrigeração por Nebulização
Possui sistema de refrigeração por névoa (M8/M9) ativado por botão físico ou por G-Code. A alimentação do sistema pode ser feita pelo mesmo compressor utilizado no conjunto pneumático, facilitando a integração.
Principais Características Técnicas
- Servo Spindle de 1000 W com controle por G-Code
- Controladora CNC DDCS V3 independente
- Troca de ferramenta rápida com sistema pneumático
- Fusos de esferas recirculantes nos três eixos
- Correção de folga via software (backlash até 0,02 mm)
- Proteção com sensor de porta e botão de emergência
- Refrigeração por névoa para corte de metais
- Compatível com compressor de 24 L (0,5–1 MPa)
- Controle remoto MPG incluído
Dimensões e Capacidade
- Curso dos eixos: X = 262 mm, Y = 145 mm, Z = 248 mm
- Mesa de trabalho: 500 × 180 mm com frisos T de 12 × 63 mm
- Capacidade de corte: fresas até Ø 20 mm, furação até Ø 16 mm
- Inclinação manual do fuso: ±45°
- Dimensões totais: 1400 × 900 × 1000 mm
Aplicações Recomendadas
Ideal para produção de baixo a médio volume, laboratórios de usinagem técnica, universidades, ensino técnico e projetos industriais personalizados. A FRC4.0HS permite usinar com precisão metais, plásticos e ligas não ferrosas, desde que utilizados os parâmetros corretos e ferramentas adequadas.
Versão com 4º Eixo Disponível
Se o seu projeto exige operações rotativas ou interpolação em 4 eixos, confira também a FRC4.1HS – versão com 4º eixo, equipada com servo spindle de 1000 W e ainda mais recursos para usinagens complexas.
Invista em Potência, Precisão e Praticidade
A FRC4.0HS entrega o que sua indústria, laboratório ou setor de desenvolvimento precisa: qualidade industrial com integração simplificada. Otimize seus processos com uma CNC pronta para trabalhar com eficiência.
Repetibilidade e Metodologia de Ensaio
- Movimentação contínua de até 7 h por eixo, cobrindo todo o curso.
- Velocidades testadas: 30 mm/min, 600 mm/min e 1 200 mm/min.
- Medição realizada com relógio comparador da posição inicial à final.
- Ambiente a ≈ 25 °C e sem carga de corte.
Resultados de Repetibilidade
- Maioria dos testes: retorno exato ao ponto inicial.
- Pior caso registrado: 0,01 mm de variação total (± 0,01 mm).
Malha Aberta × Malha Fechada
- Malha Aberta (sem encoder)
- Mesma repetibilidade em vazio.
- Risco de perda de passo sob impacto ou torque repentino.
- Malha Fechada (com encoder)
- Repetibilidade idêntica em vazio.
- Proteção contra perda de passo e melhor tracking em altas acelerações.
Modelos por Tipo de Controle
- Malha Aberta: FRC4.0 e FRC4.1
- Malha Fechada: FRC4.2 e FRC4.3
Versionamento de Alta Velocidade (HS)
- Linha “HS” atinge 8 000 rpm (spindle).
- Referências: FRC4.0HS, FRC4.1HS, FRC4.2HS, FRC4.3HS.
Resumo Repetibilidade
- Repetibilidade: ≤ ± 0,01 mm (ensaio interno).
- Estrutura monobloco em ferro fundido com fusos esféricos SFU1204 (X/Y) e DFU1605 (Z).
- Opções: versões standard (3000 rpm) ou HS (8000 rpm), com motores em malha aberta ou malha fechada.
Garantia
6 meses para produções
12 meses instituições de ensino
