Torre Elétrica CNC de 4 Posições — Produtividade Compacta para Tornos Modernos
O que é uma torre elétrica de 4 posições?

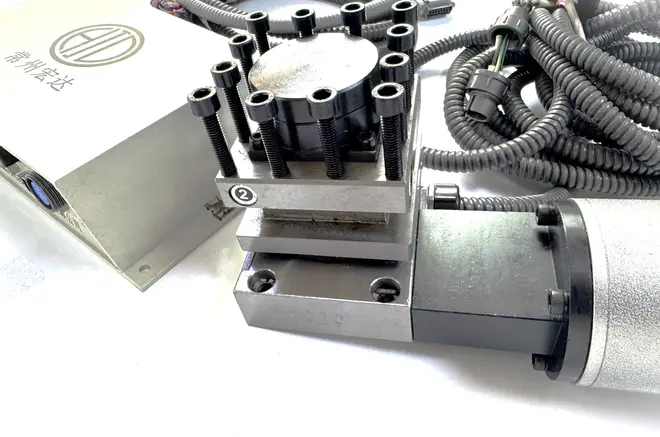

A torre elétrica de 4 posições é um cabeçote indexador compacto, acionado por motor elétrico, projetado para realizar trocas rápidas de ferramenta em tornos CNC de pequeno e médio porte. Diferente das torres hidráulicas de 8 ou 12 estações — mais volumosas e exigentes em infraestrutura — o modelo elétrico foca na simplicidade de instalação, baixo consumo energético e manutenção mínima.
Benefícios principais
- Indexação ultrarrápida: tempo de troca 1 s entre estações, reduzindo tempos improdutivos.
- Alta repetibilidade: precisão de posicionamento ±0,005 mm graças a sensores Hall integrados.
- Instalação plug-and-play: funcionamento com sinais 24 V; dispensa hidráulica ou ar comprimido.
- Estrutura robusta: corpo monobloco em ferro fundido, tratado termicamente para absorver vibrações.
- Retrofit facilitado: furação padrão DIN 55026 e kit de cabos de 3 m, permitindo adaptação em tornos antigos sem usinagem extra.
Especificações técnicas
| Parâmetro | Valor |
|---|---|
| Nº de estações | 4 |
| Altura até a base da ferramenta de corte | 40 mm |
| Motor de indexação | 220 V, 40 W |
| Velocidade do motor | 1 400 rpm |
| Tempo de troca | 1 s (estação-a-estação) |
| Força de travamento | 2,4 kN |
| Repetibilidade | ±0,005 mm |
| Peso líquido | 5 kg |
| Interface de controle | sinal 24v de feedback Hall |
Aplicações usuais
Ideal para tornos educativos, linhas de prototipagem rápida, centros de usinagem compactos e retrofits em máquinas convencionais. Suporta operações de torneamento, furação, roscagem e alargamento sem necessidade de reajuste manual após cada troca.
Instalação e integração

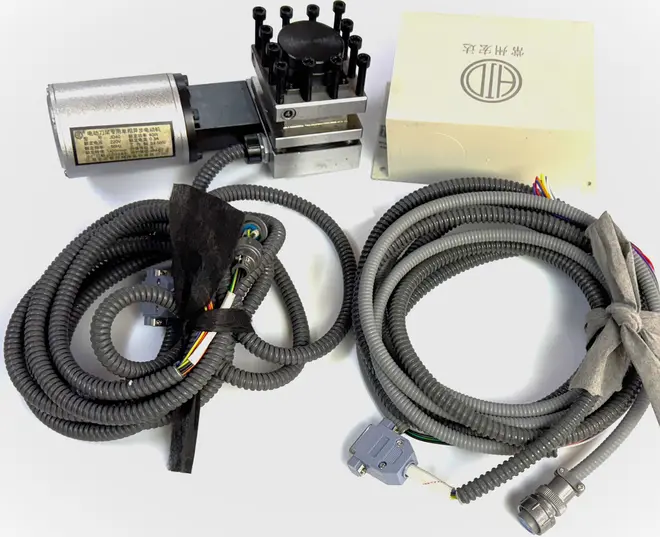

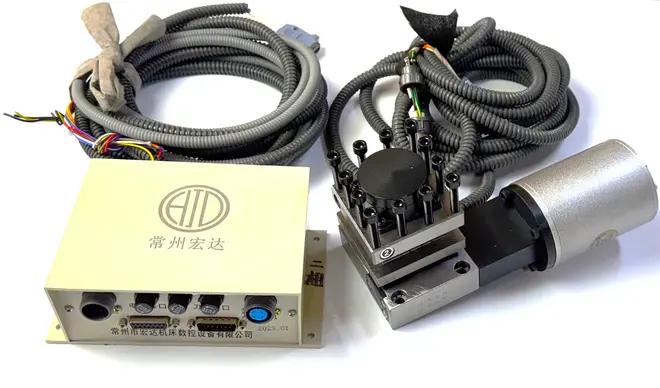

A torre é fornecida com chicote elétrico, flange padrão, compatível com controladores FANUC, SIEMENS e plataformas abertas como LinuxCNC. Basta parametrizar o número de estações (P4) e seguir o passo a passo para controle dos sinais para iniciar a operação.
Dicas de manutenção
- Lubrificar o veio de indexação a cada 6 meses ou 1 000 h, usando graxa NLGI-2.
- Verificar aperto dos parafusos de montagem (torque 45 N·m) após as primeiras 50 h de uso.
Conclusão
A torre elétrica CNC de 4 posições combina velocidade, precisão e simplicidade, tornando-se a escolha perfeita para quem busca elevar a produtividade sem investimentos pesados em hidráulica ou adaptações complexas. Solicite um orçamento e descubra como esta solução pode integrar-se ao seu torno hoje mesmo.
