Informações Técnicas

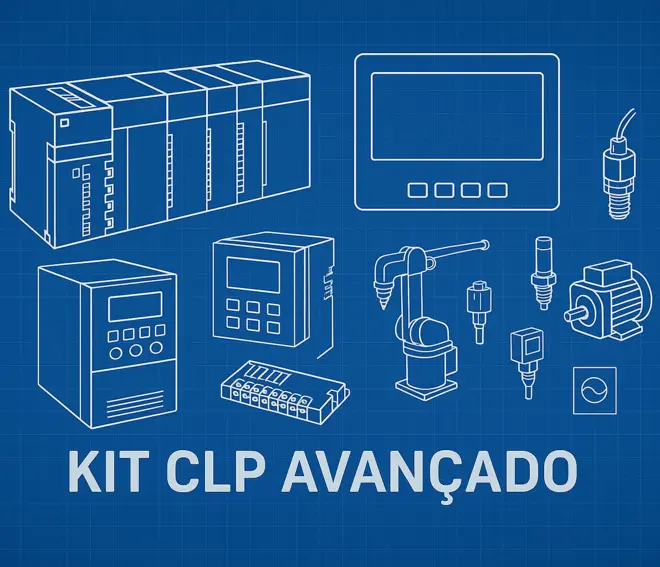

Kit Educacional CLP Avançado
Solução completa para programação PLC modular, redes industriais e acionamentos. Ideal para cursos técnicos, engenharia e manutenção.
Conteúdo do Kit
- PLC modular 24 I/O – CPU 32-bit, slots de expansão.
- HMI touch 7″ com editor drag-and-drop.
- Inversor vetorial 1 kW + motor 0,75 kW.
- Sensores: proximidade NPN/PNP, pressão 0–10 bar, encoder incremental.
- Módulo bornes, fonte 24 V/5 A, cabos pino-banana e RJ-45.
- Apostila PDF e projetos exemplo (PID, escalonamento, Modbus).
Competências Desenvolvidas
- Programação IEC 61131-3 (Ladder e ST).
- Configuração HMI e tags Modbus/TCP.
- PID em PLC aplicado a controle de velocidade VFD.
- Diagnóstico e monitoramento via Ethernet.
Módulos Didáticos (18 h)
- Arquitetura PLC modular & expansão (3 h).
- Desenvolvimento de telas HMI (4 h).
- Redes Modbus/TCP & diagnóstico (3 h).
- Laço PID com inversor 1 kW (4 h).
- Projeto final: célula pick-and-place (4 h).
Especificações Rápidas
| CPU | 800 MHz, 64 MB RAM |
| I/O base | 12 DI / 12 DO relé 24 V |
| Comunicação | Ethernet, Modbus-RTU |
| Alimentação | 24 V dc ±10 % |
| Dimensões CPU | 150 × 110 × 75 mm |
Benefícios
- Retrofit real de motor via VFD integrado.
- Exercícios alinhados à NR-10 e IEC 60204-1.
- Expansível a 64 I/O sem trocar CPU.
Entrega & Suporte
- Disponibilidade: 18 dias úteis.
- Suporte remoto para parametrização inicial.
- Garantia: 6 meses (eletrônica).
FAQ
O IDE é pago? Não, licença perpétua gratuita.
Posso integrar PROFINET? Módulo opcional disponível.
