Descrição do produto
Neste vídeo abaixo apresentamos nosso mini torno CNC:
Neste vídeo abaixo mostramos o primeiro passo, como fazer o arquivo CAD:
O segundo passo é fazer o G-code em um software CAM:
Por último, mostramos nossa usinagem na prática, veja como ficou:
Informações Técnicas
Kit CNC completo para seu torno 180 Toptech
Este kit traz todos os componentes para a automação do torno 180 x 300 da Toptech. Só não vem com o próprio torno, que deve ser adquirido separadamente e está disponível no site da Casa do Mecânico, através deste link.
Também é possível adquirir uma de nossas opções de mini torno CNC, cujo preço inclui o torno e a instalação do kit CNC, que permite realizar as mais diversas atividades de usinagem sem a perda do ajuste manual, que pode ser feito a qualquer momento com muita agilidade e praticidade, otimizando o serviço. Temos disponíveias as seguintes versões de mini tornos CNCs: TRC1, TRC2, TRC3 e TRC4
O kit acompanha programas de código aberto que você pode customizar à vontade. Caso você seja leigo em informática, fique tranquilo, pois os programas que acompanham o kit são extremamente intuitivos, de fácil utilização, demandando pouco esforço.
Podemos classificar o kit como um torno CNC didático altamente customizável e adaptável às necessidades do cliente. De modo que o kit CNC é uma grande ferramenta para aprendizagem e experimentação, mesmo no caso de profissionais, já que a comunidade dos softwares abertos é muito ativa.
Expanda seus limites de produção com um torno CNC
Este kit permitirá que você faça cortes automatizados através de G-CODES enviados diretamente da controladora do CNC para os motores de passo. Com os sensores fim de curso instalados, você terá uma área de 140mm x 300mm para usinagens automáticas.
Os sensores fins de curso são úteis para você utilizar a função HOME, que retorna o carro para a posição inicial desejada. Caso você tire os sensor de fim de curso do HOME, você terá a mesma área do torno 180 x 300 tradicional, ou seja, 180mm x 300mm.
O processo de rosqueamento não está contemplado neste kit, ou seja, você não poderá fazer roscas no modo CNC, apenas no modo manual do torno. Com a instalação do kit, todos os modos manuais ficam preservados, o que significa que você terá um mini torno híbrido, com funções CNC e com as funções manuais que você já conhece.
A função automática só lhe traz benefícios, pois não há perda de função nenhuma do torno original. Se, por algum motivo, você precisar usar o modo manual, ele estará disponível. As tecnologias embarcadas no modelo híbrido, porém, agregam ao serviço, gerando economia de tempo e dinheiro.
As peças ficam salvas no programa e podem ser fabricadas sempre que necessário, com poucos ajustes. Ou seja, o proprietário do torno Toptech só tem a ganhar com essa tecnologia desenvolvida pela Casa do Mecânico. Fique tranquilo, pois estamos sempre aperfeiçoando o torno para que ele renda cada vez mais.
Os códigos G-CODE aceito pelo equipamento são:
- Non-Modal Commands: G4, G10L2, G10L20, G28, G30, G28.1, G30.1, G53, G92, G92.1
- Motion Modes: G0, G1, G2, G3, G38.2, G38.3, G38.4, G38.5, G80
- Feed Rate Modes: G93, G94
- Unit Modes: G20, G21
- Distance Modes: G90, G91
- Arc IJK Distance Modes: G91.1
- Plane Select Modes: G17, G18, G19
- Tool Length Offset Modes: G43.1, G49
- Cutter Compensation Modes: G40
- Coordinate System Modes: G54, G55, G56, G57, G58, G59
- Control Modes: G61
- Program Flow: M0, M1, M2, M30*
- Coolant Control: M7*, M8, M9
- Spindle Control: M3, M4, M5
- Valid Non-Command Words: F, I, J, K, L, N, P, R, S, T, X, Y, Z
O que está incluso
No kit CNC não está inclusa a instalação ou treinamento para instalação, apenas um manual para a instalação. Disponibilizamos no nosso site um kit de ferramentas para a instalação do kit CNC, no qual juntamos tudo o que você precisa para instalá-lo em seu torno.
Além do kit de ferramentas, você também precisará de uma furadeira e de um mandril com haste CM2 para instalação no seu próprio torno 180 x 300. Isso mesmo, em alguns procedimentos de instalação você utilizará seu próprio torno para efetuar os trabalhos necessários.
Raspberry Pi
O Raspberry Pi é um computador de baixo custo, do tamanho de um cartão de crédito, que se conecta a um monitor de computador ou TV e usa um teclado e mouse padrão. É um pequeno dispositivo que permite que pessoas de todas as idades explorem computação e aprendam a programar em linguagens como Scratch e Python.
Temos também a plataforma Arduino integrada, uma solução de código aberto usada para construir projetos de eletrônica. O Arduino consiste de uma placa de circuito físico programável (geralmente chamada de microcontrolador) e um software instalado dentro dele.
A plataforma Arduino tornou-se bastante popular entre as pessoas que estão começando com a eletrônica. O Arduino fornece um fator de forma padrão que divide as funções do microcontrolador em um pacote mais acessível.
Componentes do kit e automação do torno
Neste kit, você recebe:

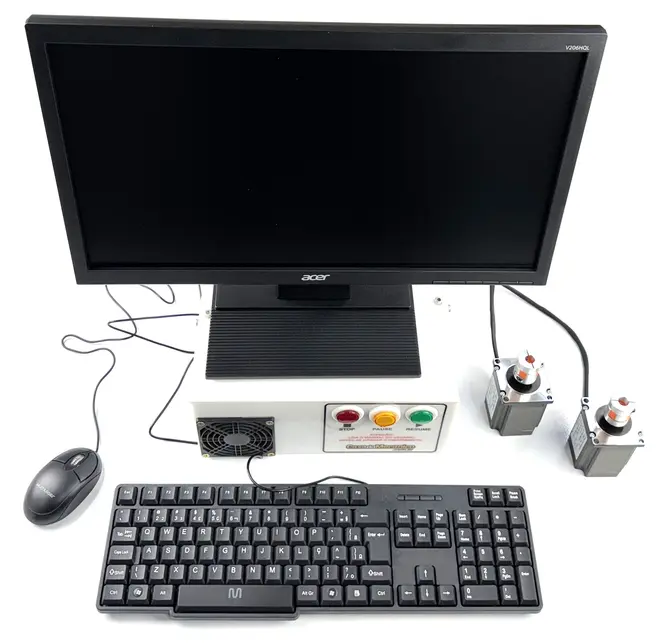

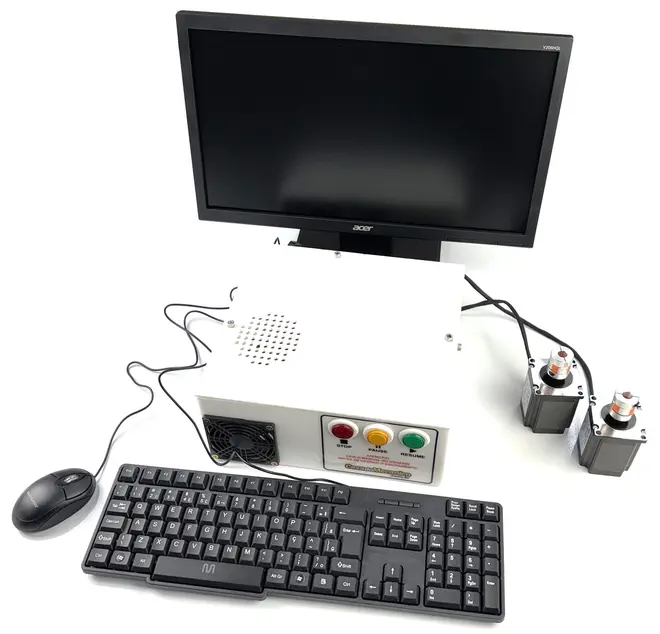

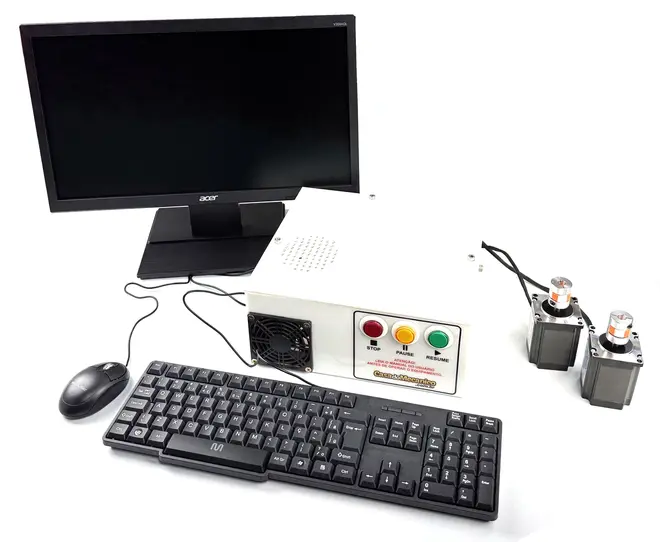

- Controladora baseada em Arduino com computador de interface do usuário baseado em Raspberry.
- Suportes com motores de passo e cabeamento prontos para eixo X e Z.
- Limites de fim de curso com cabeamento pronto para X+, X-, Z+ e Z-.
- Tela LED com teclado e mouse para conexão na controladora.
- Proteção de segurança em acrílico para instalação no torno 180.
Patente Requerida para o Kit de Automação do Torno.
