Descrição do produto

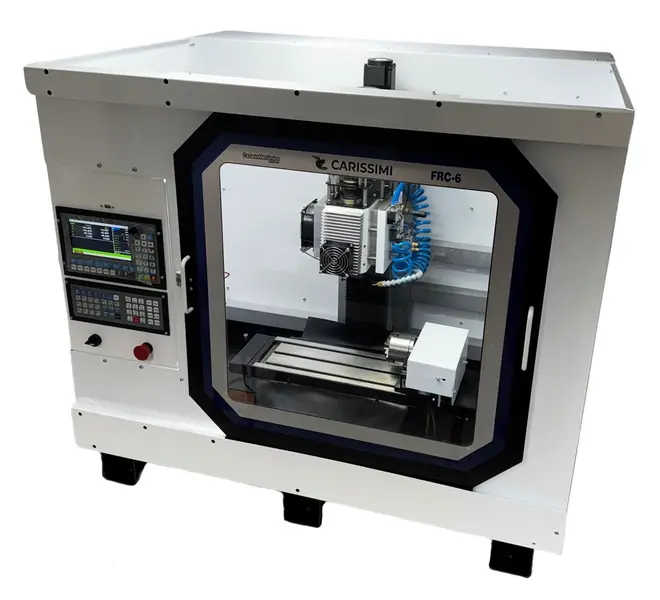

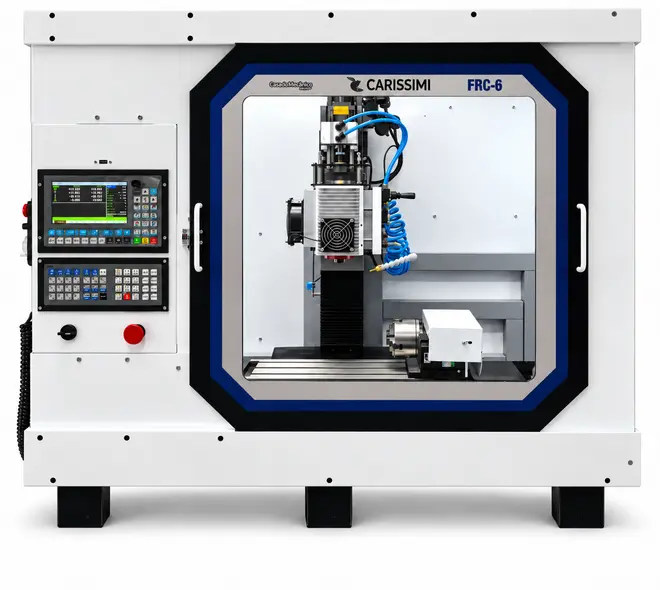

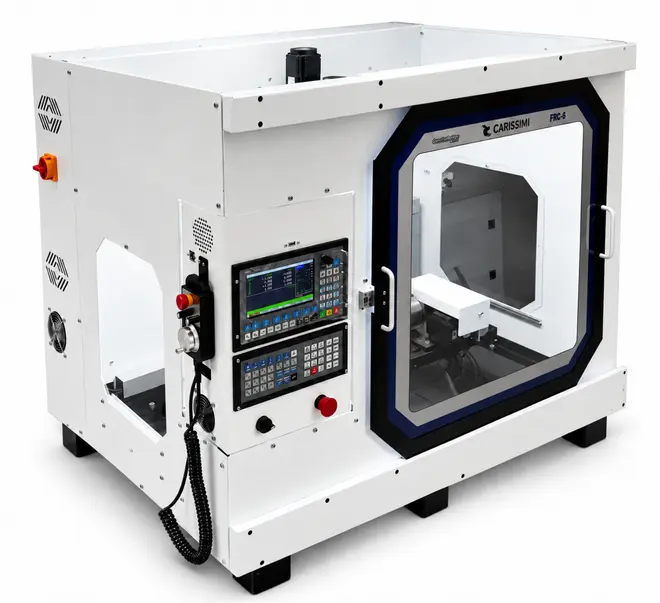

Fresadora CNC 4 Eixos Carissimi Expert para Produção
A Fresadora CNC FRC6 4HS 4 Eixos Carissimi Expert foi desenvolvida para aplicações de produção, serviços, desenvolvimento de produto e usinagem técnica que exigem precisão, repetibilidade e flexibilidade operacional em uma plataforma compacta.
A máquina combina uma estrutura rígida em ferro fundido, fusos de esferas recirculantes nos eixos lineares, servo motores AC com encoders nos eixos X, Y e Z e um quarto eixo rotativo com 360 graus de liberdade, permitindo trabalhar diferentes faces e posições angulares da peça com maior produtividade e redução de setups.
Seu spindle é acionado por servo motor de 1.800 W, com faixa de rotação de 100 a 8.000 RPM. A ampla faixa de velocidade aumenta a flexibilidade da máquina para diferentes estratégias de usinagem, combinando baixas rotações com controle preciso do spindle e velocidades mais elevadas para operações de acabamento e ferramentas de menor diâmetro.
Estrutura mecânica e eixos XYZ
A estrutura dos eixos lineares utiliza ferro fundido, proporcionando rigidez, estabilidade e amortecimento durante a usinagem. Os eixos X, Y e Z utilizam fusos de esferas recirculantes e são acionados por servo motores AC com encoder.
Os cursos úteis são de 262 mm no eixo X, 170 mm no eixo Y e 248 mm no eixo Z. A velocidade de deslocamento rápido G0 nos eixos XYZ é de até 2.000 mm/min.
Quarto eixo rotativo 360°
A fresadora possui quarto eixo rotativo com curso angular de 360°, ampliando as possibilidades de usinagem em relação a uma fresadora convencional de três eixos.
O quarto eixo permite posicionar a peça angularmente ao redor do eixo de rotação, facilitando operações em diferentes faces, furações radiais, gravações, contornos e outras geometrias que exigiriam reposicionamentos manuais em uma máquina de três eixos.
Servo spindle de 1.800 W — 100 a 8.000 RPM
O cabeçote utiliza servo motor de 1.800 W dedicado ao acionamento do spindle, oferecendo controle preciso de velocidade em uma faixa de 100 a 8.000 RPM.
O uso de servo motor no spindle proporciona uma faixa operacional ampla e controlada, adequada a diferentes ferramentas, materiais e estratégias de usinagem.
Power Drawbar pneumático para troca rápida de ferramentas
O sistema de ferramentas utiliza conexão CM2 M10 e conta com um sistema Power Drawbar de acionamento pneumático, desenvolvido para tornar a troca de ferramentas mais rápida e prática.
Um comando manual localizado no cabeçote aciona um cilindro pneumático responsável pela liberação do conjunto de fixação. Após o acionamento, o porta-ferramenta CM2 M10 pode ser destacado com poucos giros realizados diretamente com a mão do operador, sem necessidade do uso de chaves para a troca da ferramenta.
O sistema reduz o tempo de setup e elimina a operação convencional de soltar o tirante utilizando ferramentas manuais, mantendo ao mesmo tempo uma solução mecânica simples e de fácil manutenção.
Controladora CNC DDCS Expert
A máquina utiliza a controladora CNC DDCS Expert, configurada para o controle dos quatro eixos da fresadora.
A controladora trabalha com programação padrão Fanuc ISO por códigos G e possui teclado alfanumérico integrado, permitindo operação independente de computador durante o processo de usinagem.
A conectividade em rede facilita a transferência e organização dos programas CNC no ambiente produtivo.
Refrigeração
A fresadora conta com sistema de refrigeração por pulverização, auxiliando no controle de temperatura da ferramenta e da região de corte durante as operações de usinagem.
Precisão e repetibilidade
Nos eixos lineares XYZ, a máquina apresenta precisão e repetibilidade de referência de 0,02 mm em movimentos de 150 mm, proporcionando estabilidade dimensional para aplicações de produção, prototipagem funcional e fabricação de componentes.
Aplicações recomendadas
A Fresadora CNC 4 Eixos Carissimi Expert é indicada para pequenas e médias produções, prestação de serviços de usinagem, desenvolvimento de produtos, fabricação de dispositivos, prototipagem funcional e produção de peças que necessitem usinagem em diferentes posições angulares.
O quarto eixo reduz a necessidade de reposicionamentos manuais da peça e amplia a capacidade de fabricação em relação a uma máquina convencional de três eixos.
Produzida e integrada pela Carissimi no Brasil, a máquina conta com suporte técnico local, disponibilidade de peças, orientação de aplicação e acompanhamento direto da equipe responsável pelo desenvolvimento e montagem do equipamento.
Aplicações recomendadas
A Fresadora CNC 4 Eixos Expert é indicada para:
- Produção de peças de pequeno e médio porte;
- Pequenas e médias séries de produção;
- Usinagem de peças em múltiplas faces;
- Furações e operações radiais utilizando o quarto eixo;
- Contornos e geometrias envolvendo posicionamento angular;
- Fabricação de dispositivos e componentes mecânicos;
- Prototipagem funcional;
- Desenvolvimento de produtos;
- Prestação de serviços de usinagem;
- Laboratórios de desenvolvimento e aplicações técnicas de ensino.
Informações Técnicas
| Marca | CARISSIMI |
| Modelo | FRC6 4HS Expert 4 |
| Número de eixos CNC | 4 eixos |
| Configuração | X, Y, Z + quarto eixo rotativo |
| Curso eixo X | 262 mm |
| Curso eixo Y | 170 mm |
| Curso eixo Z | 248 mm |
| Curso do quarto eixo | 360° |
| Estrutura XYZ | Ferro fundido |
| Guias XYZ | Guias trapezoidais |
| Fusos XYZ | Fusos de esferas recirculantes |
| Acionamento XYZ | Servo motores AC |
| Feedback XYZ | Encoders |
| Acionamento do quarto eixo | Servo motor de passo com encoder |
| Referenciamento do quarto eixo | Sensor de homing |
| Velocidade rápida G0 XYZ | Até 2.000 mm/min |
| Precisão e repetibilidade XYZ | 0,02 mm em movimentos de 150 mm |
| Tipo de acionamento do spindle | Servo motor |
| Potência do servo spindle | 1.800 W |
| Rotação do spindle | 100 a 8.000 RPM |
| Conexão do porta-ferramenta | CM2 M10 |
| Sistema de troca de ferramenta | Power Drawbar pneumático de troca rápida, com acionamento manual no cabeçote |
| Liberação do porta-ferramenta | Cilindro pneumático com liberação assistida; retirada com poucos giros manuais, sem utilização de chaves |
| Controladora CNC | DDCS Expert |
| Linguagem de programação | Padrão Fanuc ISO / G-code |
| Interface | Teclado alfanumérico integrado |
| Conectividade | Rede para transferência de programas CNC |
| Sistema de refrigeração | Pulverização |
| Alimentação elétrica | 380 V trifásico |
| Quadro elétrico | Instalado na parte traseira da máquina |
| Dimensões aproximadas | 1.250 mm (L) × 1.010 mm (P) × 1.110 mm (A) |
| Peso aproximado | 255 kg |
Diferenciais
- Quatro eixos CNC;
- Quarto eixo com 360° de liberdade;
- Servo motores AC nos eixos XYZ;
- Encoders nos eixos lineares;
- Fusos de esferas recirculantes;
- Estrutura em ferro fundido;
- Servo motor de 1.800 W no spindle;
- Ampla faixa de rotação de 100 a 8.000 RPM;
- Porta-ferramentas CM2 M10;
- Sistema Power Drawbar pneumático;
- Troca rápida de ferramentas sem necessidade de chaves;
- Controladora standalone DDCS Expert;
- Programação padrão Fanuc ISO por códigos G;
- Conectividade em rede;
- Refrigeração por pulverização;
- Projeto, integração e suporte técnico Carissimi no Brasil.
Opcionais e acessórios
Sensor Probe 3D XYZ para referenciamento e medição pode ser fornecido conforme a configuração comercial do equipamento.
Garantia
6 meses para aplicações em produção.
12 meses para instituições de ensino.
