Descrição do produto

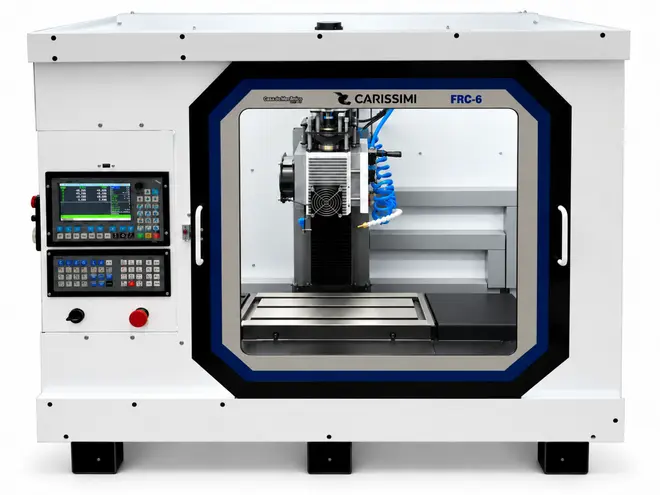

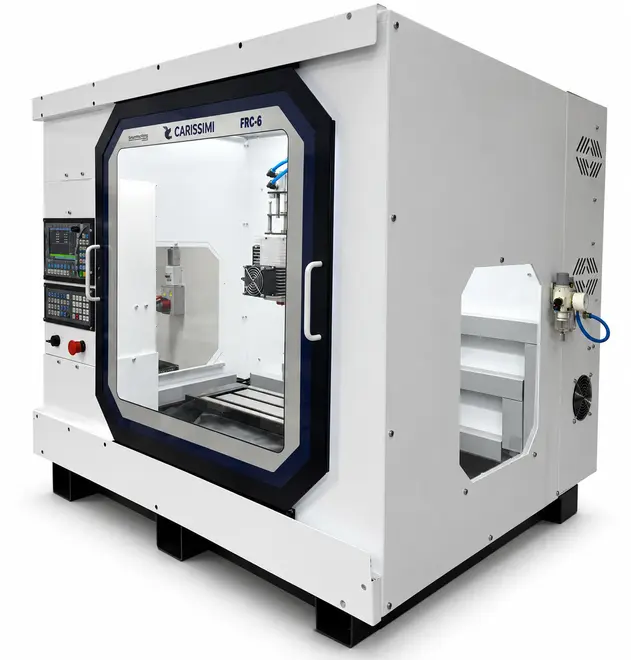

Fresadora CNC 3 Eixos Carissimi Expert para Produção
A Fresadora CNC FRC6 3HS 3 Eixos Carissimi Expert é uma máquina compacta desenvolvida para aplicações de produção, prestação de serviços, desenvolvimento de produtos, fabricação de componentes e prototipagem funcional.
A máquina combina estrutura rígida em ferro fundido, fusos de esferas recirculantes, servo motores AC com encoders nos três eixos lineares e um servo spindle AC de 1.800 W, oferecendo precisão, repetibilidade e ampla faixa de utilização para diferentes processos de usinagem.
Com cursos de 262 mm no eixo X, 170 mm no eixo Y e 248 mm no eixo Z, a máquina oferece uma plataforma CNC de pequeno porte voltada para aplicações reais de fabricação.
Estrutura mecânica e eixos XYZ
A estrutura dos eixos lineares utiliza ferro fundido, proporcionando rigidez, estabilidade dimensional e amortecimento durante as operações de usinagem.
Os eixos X, Y e Z são acionados por servo motores AC com encoder e utilizam fusos de esferas recirculantes para transmissão de movimento.
Os cursos úteis são de 262 mm no eixo X, 170 mm no eixo Y e 248 mm no eixo Z. A velocidade de deslocamento rápido G0 nos eixos XYZ é de até 2.000 mm/min.
Servo spindle AC de 1.800 W
O cabeçote utiliza um servo motor AC de 1.800 W dedicado ao acionamento do spindle.
A faixa de rotação disponível é de 100 a 8.000 RPM, oferecendo flexibilidade para trabalhar com diferentes diâmetros de ferramentas, materiais e condições de corte.
O controle por servo motor permite utilizar baixas rotações de maneira controlada e alcançar até 8.000 RPM para operações que exigem velocidades de corte mais elevadas.
Power Drawbar pneumático para troca rápida de ferramentas
O sistema de ferramentas utiliza porta-ferramentas com conexão CM2 M10 e conta com um sistema Power Drawbar pneumático para facilitar e agilizar as trocas de ferramentas.
Um acionamento manual localizado no cabeçote comanda um cilindro pneumático responsável pela liberação do conjunto de fixação do porta-ferramenta.
Após o acionamento do sistema, o porta-ferramenta CM2 M10 pode ser destacado com poucos giros realizados diretamente com a mão do operador, sem necessidade de utilização de chaves.
O sistema reduz o tempo de setup e simplifica as operações de troca de ferramenta mantendo uma solução mecânica robusta e de fácil manutenção.
Controladora CNC DDCS Expert
A máquina utiliza a controladora CNC DDCS Expert para o controle dos três eixos de movimento.
A controladora trabalha com programação padrão Fanuc ISO por códigos G e possui teclado alfanumérico integrado, permitindo operar a máquina independentemente de computador durante o processo de usinagem.
A conectividade em rede permite facilitar a transferência e organização de programas CNC no ambiente produtivo.
Refrigeração
A fresadora conta com sistema de refrigeração por pulverização, auxiliando na lubrificação e controle de temperatura da ferramenta durante o processo de usinagem.
Precisão e repetibilidade
Nos eixos XYZ, a máquina apresenta precisão e repetibilidade de referência de 0,02 mm em movimentos de 150 mm, proporcionando estabilidade dimensional para aplicações de fabricação e desenvolvimento.
Aplicações recomendadas
A Fresadora CNC 3 Eixos Carissimi Expert é indicada para pequenas e médias produções, prestação de serviços de usinagem, fabricação de dispositivos, componentes mecânicos, prototipagem funcional, desenvolvimento de produtos e aplicações técnicas de ensino.
Sua arquitetura compacta permite instalar uma solução CNC de produção em ambientes onde máquinas convencionais de maior porte não são necessárias ou economicamente justificáveis.
Produzida e integrada pela Carissimi no Brasil, a máquina conta com suporte técnico local, disponibilidade de peças, orientação de aplicação e acompanhamento direto da equipe responsável pelo equipamento.
Aplicações recomendadas
A Fresadora CNC 3 Eixos Expert é indicada para:
- Produção de peças de pequeno e médio porte;
- Pequenas e médias séries de produção;
- Usinagem CNC em três eixos;
- Fresamento de superfícies e cavidades;
- Furação e rosqueamento conforme processo e ferramenta utilizados;
- Fabricação de dispositivos;
- Fabricação de componentes mecânicos;
- Prototipagem funcional;
- Desenvolvimento de produtos;
- Prestação de serviços de usinagem;
- Laboratórios de desenvolvimento;
- Aplicações técnicas de ensino.
Informações Técnicas
| Marca | CARISSIMI |
| Modelo | FRC6 Expert 3 |
| Número de eixos CNC | 3 eixos |
| Configuração | X, Y e Z |
| Curso eixo X | 262 mm |
| Curso eixo Y | 170 mm |
| Curso eixo Z | 248 mm |
| Estrutura XYZ | Ferro fundido |
| Guias XYZ | Guias trapezoidais |
| Fusos XYZ | Fusos de esferas recirculantes |
| Acionamento XYZ | Servo motores AC |
| Feedback XYZ | Encoders |
| Velocidade rápida G0 XYZ | Até 2.000 mm/min |
| Precisão e repetibilidade XYZ | 0,02 mm em movimentos de 150 mm |
| Tipo de acionamento do spindle | Servo motor AC |
| Potência do servo spindle | 1.800 W |
| Rotação do spindle | 100 a 8.000 RPM |
| Conexão do porta-ferramenta | CM2 M10 |
| Sistema de troca de ferramenta | Power Drawbar pneumático de troca rápida com acionamento manual no cabeçote |
| Liberação do porta-ferramenta | Cilindro pneumático com liberação assistida e retirada manual com poucos giros, sem utilização de chaves |
| Controladora CNC | DDCS Expert |
| Linguagem de programação | Padrão Fanuc ISO / G-code |
| Interface | Teclado alfanumérico integrado |
| Conectividade | Rede para transferência de programas CNC |
| Sistema de refrigeração | Pulverização |
| Alimentação elétrica | 380 V trifásico |

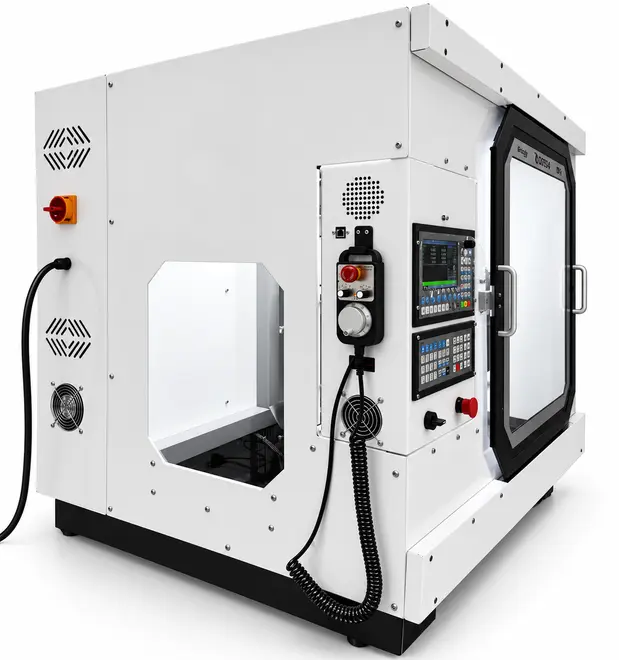

| Quadro elétrico | Instalado na parte traseira da máquina |
| Dimensões aproximadas | 1.250 mm (L) × 1.010 mm (P) × 1.110 mm (A) |
| Peso aproximado | 255 kg |
Diferenciais
- Três eixos CNC controlados;
- Servo motores AC nos eixos XYZ;
- Encoders nos três eixos lineares;
- Fusos de esferas recirculantes;
- Estrutura em ferro fundido;
- Servo spindle AC de 1.800 W;
- Faixa de rotação de 100 a 8.000 RPM;
- Porta-ferramentas CM2 M10;
- Sistema Power Drawbar pneumático;
- Troca rápida de ferramentas sem necessidade de chaves;
- Controladora standalone DDCS Expert;
- Programação padrão Fanuc ISO por códigos G;
- Conectividade em rede;
- Refrigeração por pulverização;
- Projeto, integração e suporte técnico Carissimi no Brasil.
Opcionais e acessórios
Sensor Probe 3D XYZ para referenciamento e medição pode ser fornecido conforme a configuração comercial do equipamento.
Acessórios de fixação, porta-ferramentas adicionais e demais componentes podem ser fornecidos conforme a aplicação.
Garantia
6 meses para aplicações em produção.
12 meses para instituições de ensino.
