Redutor Harmônico LSS 25-100: Alta Precisão e Compacidade para Robótica e Automação

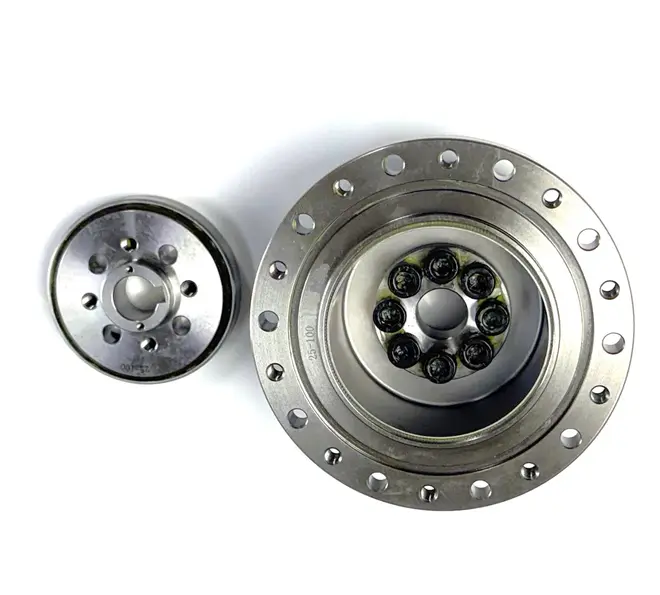

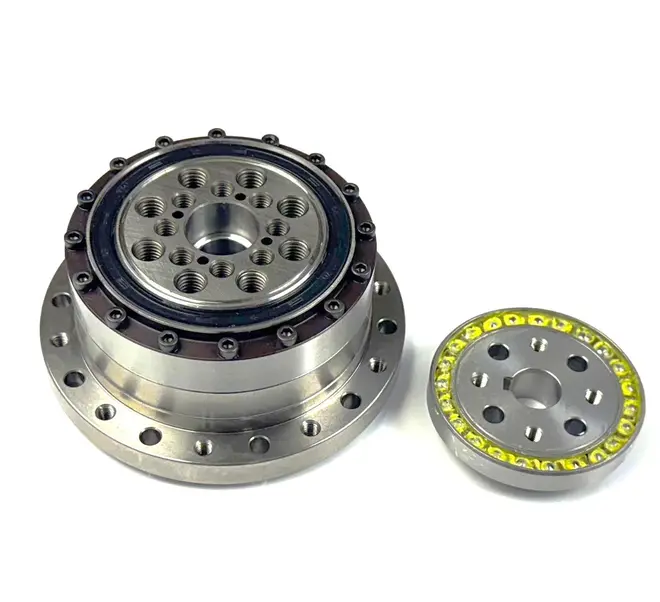

Redutor Harmônico Série LSS 25-100

Compacto, leve e pronto para uso, o LSS 25-100 combina um redutor harmônico de alta precisão com rolamento de rolos cruzados integrado, oferecendo rigidez elevada para suportar cargas externas radiais, axiais e momentos inclinantes, tudo em um único conjunto fácil de instalar.

Especificações Técnicas

• Relação de redução: 100:1
• Folga: < 30 arcsec
• Torque de partida: 12 N·m
• Carga dinâmica básica (Cr): 9,6 kN (≈ 980 kgf)
• Carga estática básica (Cr): 15,1 kN (≈ 1 540 kgf)
• Momento estático admissível (Mc): 156 N·m (≈ 16 kgfm)
• Peso: 0,6 kg

Principais Benefícios

Alta precisão e repetibilidade

O engrenamento harmônico garante erro mínimo de passo e folga extremamente baixa, ideal para robótica, mesas rotativas e eixos de posicionamento.

Grande capacidade de carga em relação ao tamanho

Mais de 9 kN de carga dinâmica em um corpo de apenas 0,6 kg — excelente para projetos que exigem alta densidade de potência.

Rolamento de rolos cruzados integrado

Elimina a necessidade de rolamentos externos, simplificando o design e aumentando a rigidez contra momentos de inclinação.

Torque de partida estável

12 N·m de torque inicial permite partidas suaves mesmo em ciclos de alto desempenho.

Durabilidade e funcionamento silencioso

O contato simultâneo de muitos dentes reduz desgaste, vibração e ruído, prolongando a vida útil do conjunto.

Aplicações Típicas

• Robôs articulados e SCARA
• Atuadores de precisão
• Plataformas de posicionamento
• Indexadores rotativos
• Equipamentos médico-cirúrgicos
• Sistemas ópticos
• Projetos que exijam alto torque, compacidade e exatidão

Potência e Precisão no Menor Espaço Possível

Otimize seu projeto com a confiabilidade do redutor harmônico LSS 25-100 — desempenho robusto em um formato ultracompacto.
