Informações Técnicas

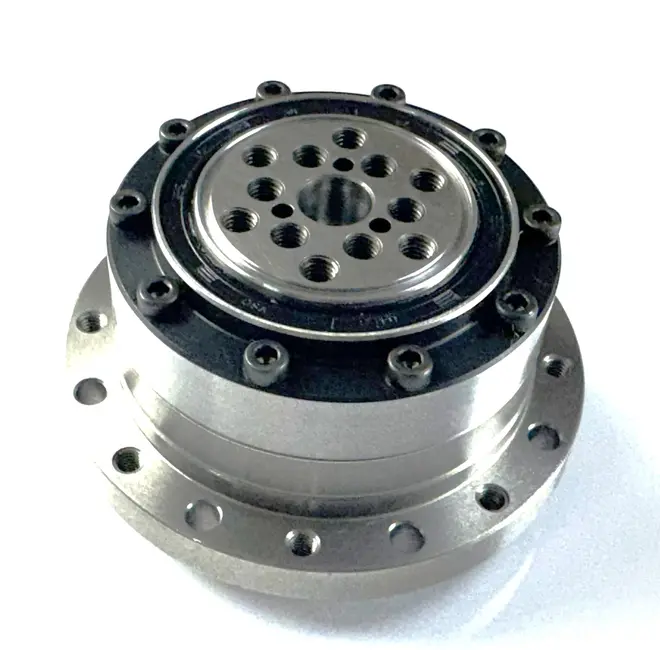

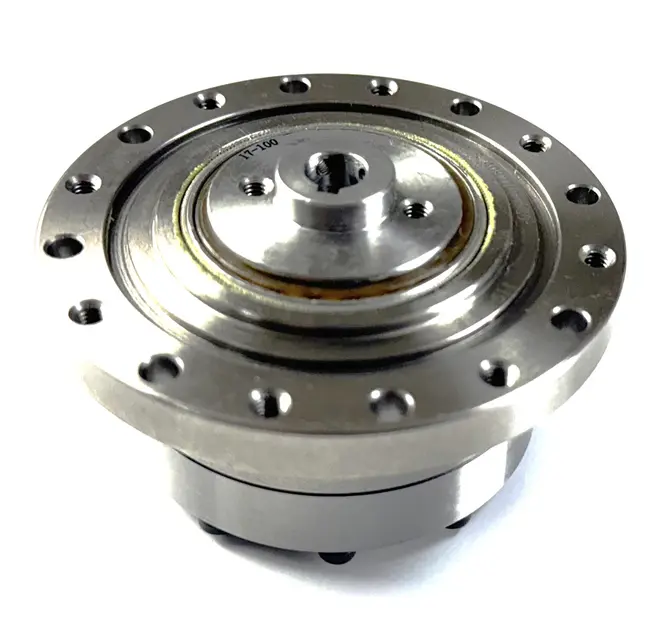

Redutor Harmônico Série LSS 17-100
Compacto e de altíssima precisão, o LSS 17-100 entrega uma redução de 100:1 em um corpo de apenas 300 g. O conjunto conta com rolamento de rolos cruzados integrado, garantindo rigidez contra cargas radiais, axiais e momentos inclinantes, sem a necessidade de rolamentos externos.

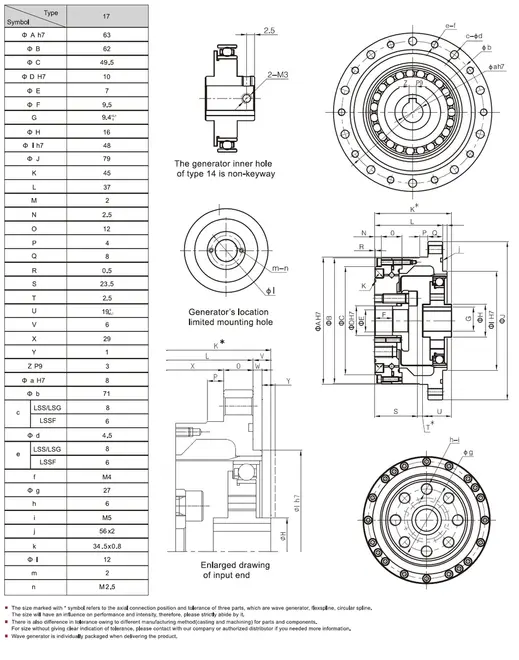

Especificações Técnicas
- Relação de redução: 100:1
- Torque de partida: 3,6 N·m
- Folga: < 30 arcsec
- Carga dinâmica básica (Cr): 5,2 kN (≈ 540 kgf)
- Carga estática básica (Cr): 7,55 kN (≈ 770 kgf)
- Momento estático admissível (Mc): 64 N·m (≈ 6,5 kgfm)
- Peso: 0,30 kg
Diferenciais Técnicos
Precisão harmônica genuína
O flexspline de alta elasticidade garante engrenamento distribuído por 180°, eliminando folgas e assegurando repetibilidade superior — ideal para movimentos angulares suaves e estáveis.
Alta densidade de torque
Mais de N·m de torque inicial em um corpo com apenas 70 mm de diâmetro, perfeito para robótica leve, plataformas ópticas e sistemas miniaturizados.
Rolamento de rolos cruzados integrado
Suporta cargas em todos os eixos, reduzindo a complexidade estrutural do projeto e melhorando a rigidez geral do sistema.
Funcionamento silencioso e durável
O contato simultâneo de múltiplos dentes reduz vibração, ruído e desgaste, prolongando a vida útil e diminuindo a necessidade de manutenção.
Aplicações Recomendadas
- Servos de eixo em robôs colaborativos pequenos
- Gimbals e plataformas de câmera de alta precisão
- Dispositivos médico-cirúrgicos
- Antenas e sensores de posicionamento fino
- Mesas rotativas e indexadores de laboratório
- Sistemas de automação que exigem compacidade e exatidão
Leveza, Torque e Precisão na Palma da Mão
Obtenha posicionamento confiável, rigidez estrutural e mínimo espaço ocupado com o redutor harmônico LSS 17-100 — perfeito para aplicações críticas e miniaturizadas.
