LHG-20-100-U-IVDescrição do produto

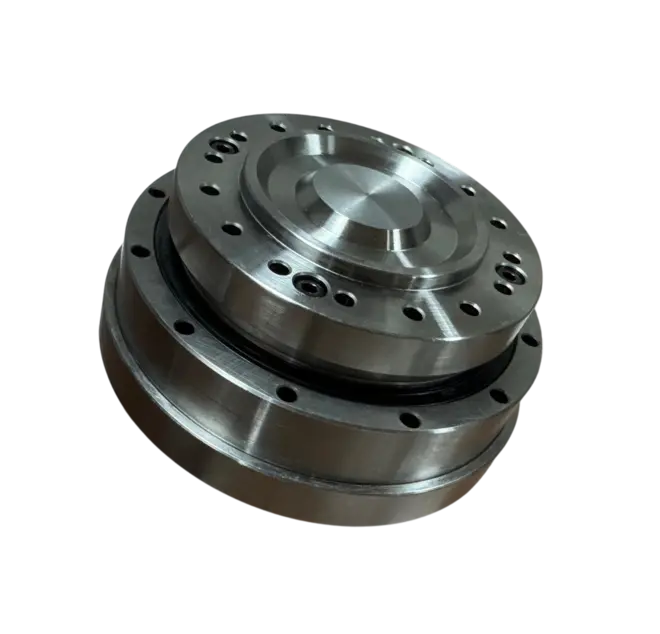

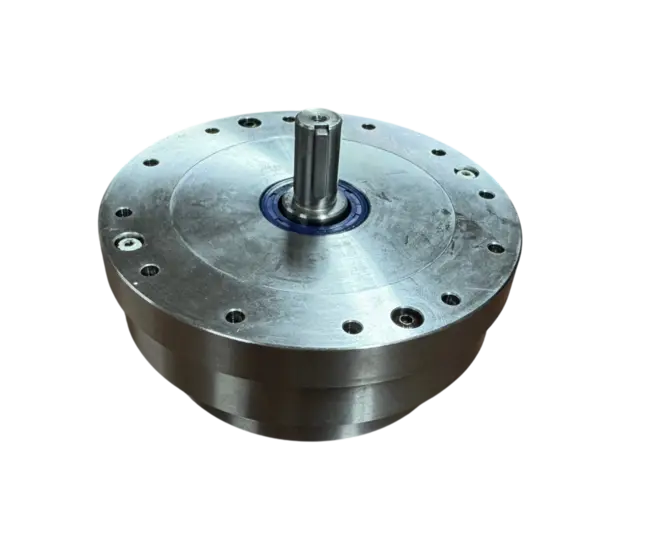

Redutor Harmônico LHG-20-100-U-IV: A Excelência do Movimento Robótico
O Redutor Harmônico Modelo LHG-20-100-U-IV é o componente fundamental para quem busca precisão absoluta na construção de juntas robóticas e dispositivos de automação avançada. Diferente de caixas de redução planetárias comuns, a tecnologia Harmonic Drive oferece a característica de "Zero Backlash" (folga zero), garantindo que o movimento programado seja exatamente o movimento executado, sem jogos mecânicos que comprometem a repetibilidade.
Informações Técnicas
Especificações Técnicas: Série 20

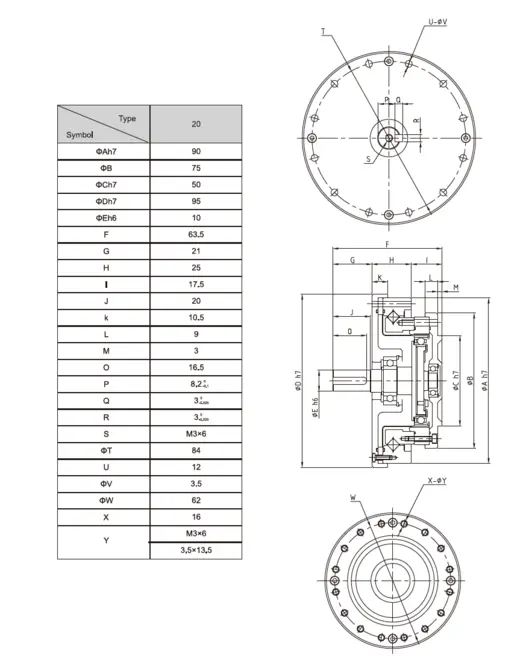

Este modelo específico da série 20 foi projetado para entregar alta densidade de torque em um formato compacto, ideal para "cotovelos" e "punhos" de braços robóticos. Conforme as especificações técnicas, ele possui um diâmetro externo total (ΦA) de 90mm e um diâmetro de piloto (ΦB) de 75mm. A estrutura robusta tem um comprimento total (F) de 63.5mm, permitindo integração em espaços reduzidos sem sacrificar a potência.
Alta Redução e Precisão Mecânica
Com uma razão de redução de 1:100 (indicada pelo código 100 na nomenclatura LHG-20-100-U-IV), este redutor multiplica o torque do motor de entrada em cem vezes, permitindo o uso de servomotores menores e mais eficientes. O design mecânico detalhado apresenta fixação segura com furos de montagem estrategicamente posicionados (ΦW 62mm com roscas M3), assegurando rigidez estrutural crítica para aplicações dinâmicas.
Aplicações em Robótica e CNC
Na Carissimi, recomendamos o LHG-20-100-U-IV para o desenvolvimento de atuadores rotativos de alta performance, mesas indexadoras para CNCs (4º eixo) e, principalmente, para a construção de manipuladores robóticos antropomórficos. Este é o mesmo tipo de tecnologia utilizada em robôs industriais de grandes marcas, agora acessível para projetos nacionais, laboratórios de mecatrônica e manutenção industrial especializada.
