Descrição do produto
O que é o Redutor Harmônico Série 25 e por que utilizá-lo?

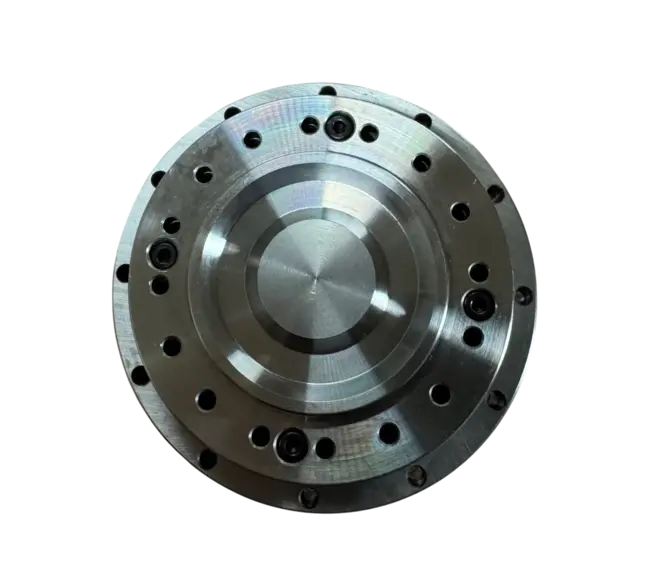

O Redutor Harmônico Série 25 é um dispositivo de transmissão de potência de alta precisão, projetado para aplicações que exigem torque elevado e nenhuma folga mecânica (Zero Backlash). Diferente de redutores planetários comuns, este modelo utiliza um sistema de deformação elástica de ondas para transmitir movimento. Na Carissimi, recomendamos este modelo para juntas principais de braços robóticos (como ombros e bases) e mesas rotativas de alta carga, onde a precisão de posicionamento é crítica.
Informações Técnicas
Qual a diferença de tamanho entre a Série 20 e a Série 25?

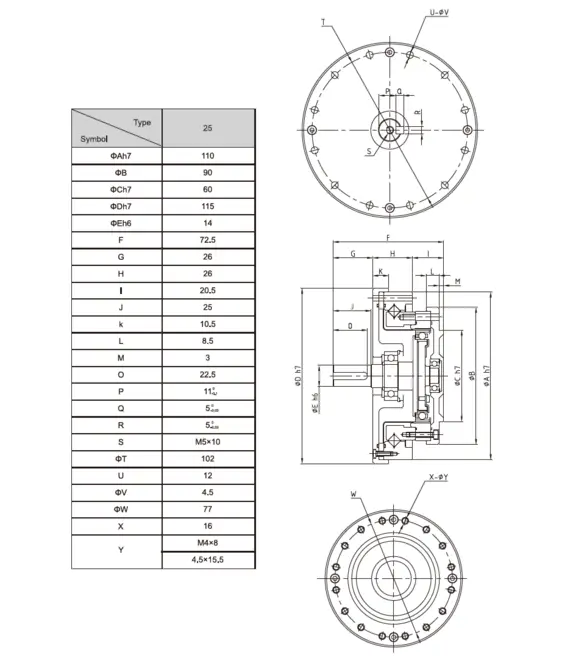

A principal diferença está na robustez e na capacidade de carga. Enquanto modelos menores são para punhos de robôs, a Série 25 apresentada nas imagens possui um diâmetro externo total de 110mm e um comprimento de 72.5mm. Isso oferece uma estrutura muito mais rígida para suportar inércias maiores, sendo o upgrade natural para quem precisa de mais força sem aumentar drasticamente o volume da máquina.
Qual é o diâmetro do eixo de entrada para o motor?
Este é um ponto crucial para a compatibilidade com servomotores. O modelo da Série 25 possui um eixo de entrada sólido com diâmetro de 14mm (símbolo ΦE na tabela técnica). Isso facilita a integração com servomotores industriais de médio porte e motores de passo NEMA 34 ou superiores, garantindo que o torque do motor seja transferido sem deslizamentos.
Como é feita a fixação deste redutor na estrutura do robô?
A fixação é projetada para máxima segurança. O redutor possui um diâmetro de furação (Pitch Circle Diameter) de 77mm, contendo 16 furos para parafusos, o que garante uma distribuição de força uniforme. Além disso, ele possui um piloto de centragem de 90mm (ΦB), essencial para garantir o alinhamento concêntrico perfeito entre o redutor e o braço do robô, evitando vibrações indesejadas.
Este componente é indicado para construção de 4º eixo CNC?
Sim, é altamente indicado. Devido à sua característica de folga zero e alta taxa de redução, o Redutor Série 25 permite que uma fresadora CNC realize usinagens rotativas complexas com precisão milesimal. Ao utilizar este componente da Carissimi, você elimina o "jogo" comum em mesas divisoras convencionais, permitindo acabamentos de superfície superiores em peças metálicas complexas.
