Placa Pneumática Frontal KQ03-3, Alta Precisão e Confiabilidade para CNC
A placa pneumática frontal KQ03-3 foi desenvolvida para oferecer fixação precisa, repetibilidade de posicionamento e operação segura em tornos CNC, centros de usinagem verticais e dispositivos automatizados. Seu corpo cilíndrico e compacto permite montagem direta no eixo-árvore, seguindo o padrão de conexão curta com travamento posterior, conforme normas nacionais.

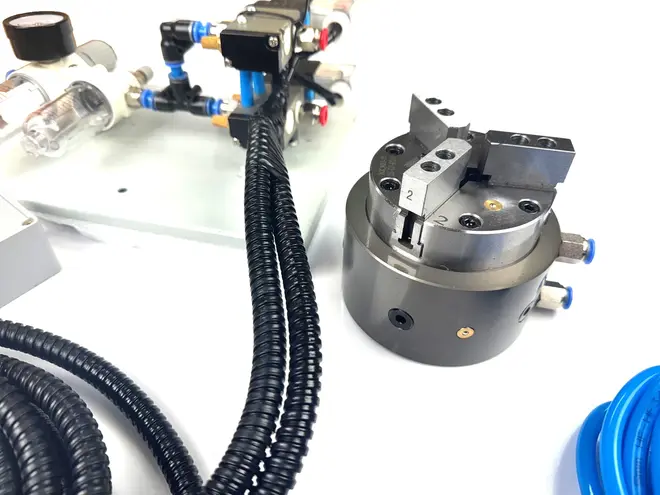

Construção e desempenho superiores
Projetada com estrutura rígida e vedação de alta durabilidade, a KQ03-3 combina leveza com alta força de fixação. O cilindro pneumático interno dispensa atuadores externos, simplificando a instalação e reduzindo o tempo de setup. Sua precisão de centragem e vedação garante operação confiável mesmo em regimes contínuos de alta rotação, atingindo até 4200 rpm.

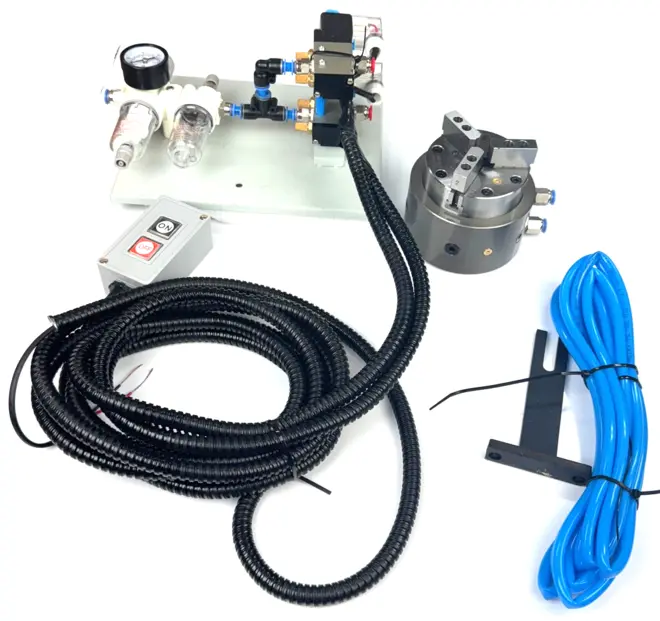

Princípio de funcionamento
A força de aperto é gerada por ar comprimido, que aciona o pistão interno e movimenta as garras simultaneamente, fixando a peça de forma uniforme. Após o travamento, uma válvula unidirecional mantém a pressão interna, permitindo desligar o suprimento de ar sem perda de fixação. Na liberação, o sistema inverte o fluxo e as garras retornam à posição aberta com rapidez e segurança.
Vantagens principais
- Fixação estável e repetível, com força máxima de 3,3 kN.
- Curso das garras de 3,2 mm e ângulo de cunha de 14°.
- Pressão de trabalho entre 0,4 – 0,9 MPa.
- Faixa de fixação de 1,5 a 80 mm e curso de apoio de 20 a 90 mm.
- Baixo peso (4,2 kg) e fácil integração em tornos de pequeno e médio porte.
- Vedação eficiente que evita vazamentos e prolonga a vida útil do sistema.
Aplicações recomendadas
Ideal para operações de usinagem de precisão, sistemas de alimentação automática, mandrilagem e dispositivos de fixação dedicados. Amplamente utilizada em tornos CNC compactos, equipamentos de solda rotativa e linhas de automação onde confiabilidade e repetibilidade são essenciais.

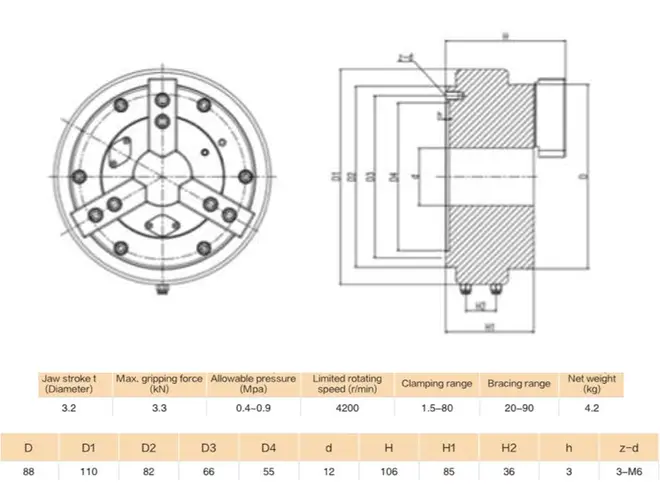

Especificações técnicas resumidas
| Modelo: | KQ03-3 |
| Tipo: | Placa pneumática frontal de 3 garras |
| Curso das garras: | 3,2 mm |
| Força máxima de fixação: | 3,3 kN |
| Pressão admissível: | 0,4 – 0,9 MPa |
| Rotação máxima: | 4200 rpm |
| Diâmetro máximo de fixação: | 80 mm |
| Peso: | 4,2 kg |
Por que escolher a Casa do Mecânico
Com mais de uma década de experiência em automação e montagem de máquinas CNC, a Casa do Mecânico oferece produtos técnicos com garantia e suporte especializado. Nossa equipe fornece orientação para integração de placas pneumáticas, mandris e sistemas de fixação em projetos de retrofit e novas máquinas-ferramenta.
