Kit Retrofit CNC 4 Eixos TAC2004M — XYZ Closed‑Loop, MQL e Probe
Converta sua fresadora em um centro de usinagem 4‑axis
Este super‑kit da Casa do Mecânico combina o comando industrial TAC2004M Carissimi com motores híbridos closed‑loop XYZ, eixo rotativo A pronto para divisões de 0,01°, sistema de refrigeração MQL e probe touch‑off para zeramento automático. Ganhe capacidade de usinar faces inclinadas, engrenagens, slots helicoidais e muito mais — sem investir em uma máquina nova.

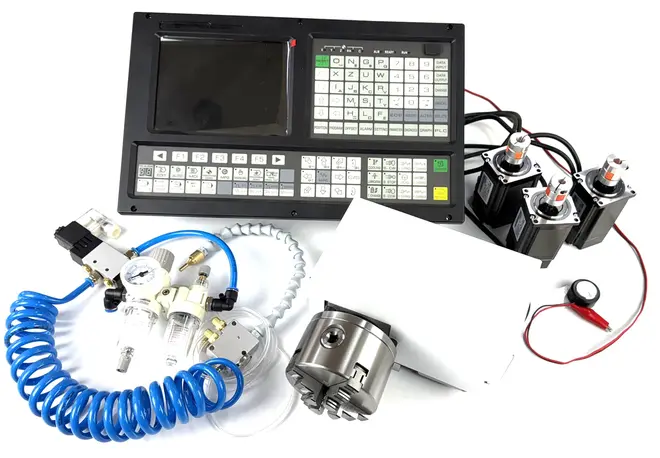

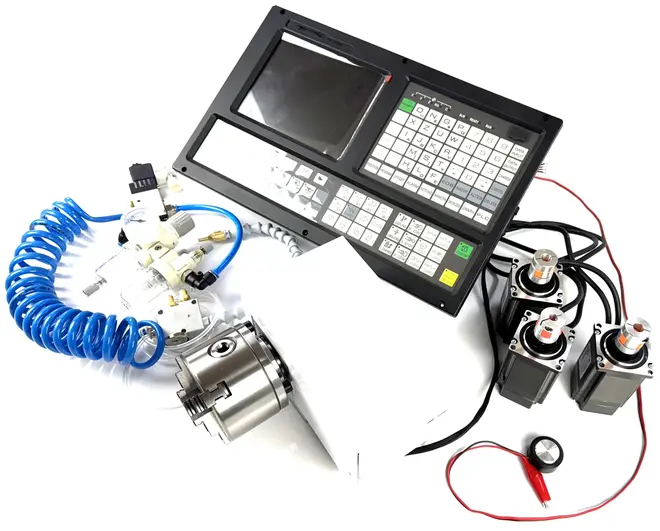

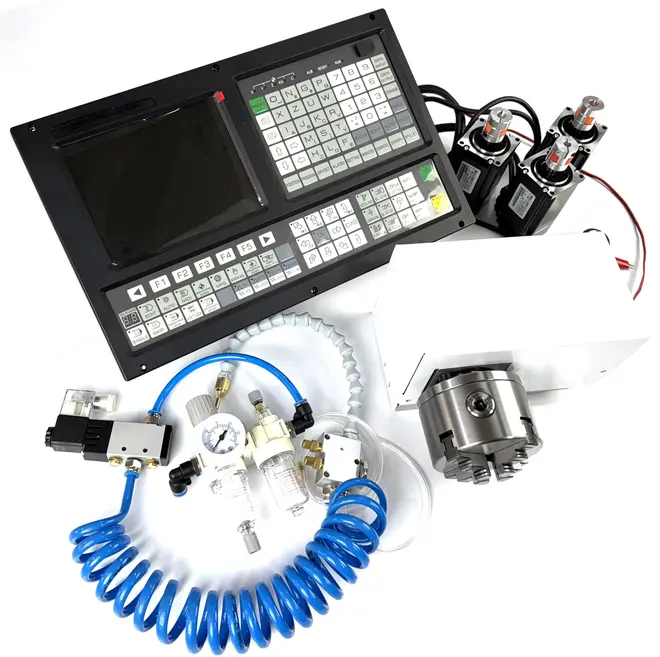

O que acompanha o kit?
- Painel TAC2004M (8″ TFT, teclado numérico completo, porta USB, PLC interno).
- 3 motores Nema 23 + 1 motor Nema 34 (eixo A) com encoders absolutos no XYZ. (caso queira encoder no A também solicite que podemos modificar)
- Redutor por correia 3 : 1 para o 4º eixo já montado em cabeçote com chuck 100 mm. Caso precise de redutor harmônico ou planetário solicite que podemos modificar.
- Módulo MQL: filtro‑regulador, válvula solenoide 24 V e bico articulado.
- Probe óptico de 10 µm com cabo blindado e ímã de desconexão rápida.
- Bornes plug‑in — no cut no painel original.
- Guia de instalação passo‑a‑passo & suporte remoto inicial.
Especificações resumidas
| Gerador de pulso | 500 kHz / eixo |
| Feedback | Encoder de 1.000 ppr interno |
| Precisão linear | ±0,008 mm repet. |
| Rotativo A | Torque 12 N·m • resol. 0,01° |
| Alimentação | Bivolt 220 V AC |
| Pressão MQL | 0,25 – 0,6 MPa |
Ganhos imediatos
- Quatro eixos sincronizados: interpolação XYZA para usinagem 4 ou contínua.
- Zero perda de passo: malha fechada reage em milissegundos a sobrecarga.
- Setup inteligente: probe determina offsets sem papel ou feeler.
- MQL limpo: menos névoa, menos resíduo, mais visibilidade da peça.
- Interface FANUC‑like: mínima curva de aprendizado para o operador.
Compatibilidade e opções
Compatível com fresadoras de bancada ou coluna com cursos até 650 × 450 × 400 mm. Caso seu eixo Z exija torque extra, oferecemos upgrades para motores Nema 34 de até 12 N·m. Também fornecemos fusos esféricos, suportes de motor e fixtures do 4º eixo sob medida.
