Kit Retrofit CNC TAC2004M — 3 Eixos Closed‑Loop + Sistema MQL + Probe
Substitua eletrônica obsoleta e turbine a produtividade
O Kit Retrofit TAC2004M transforma fresadoras convencionais em centros CNC modernos, sem trocar a estrutura da máquina. O painel industrial Carissimi TAC2004M traz tela TFT de 8″, teclado completo estilo FANUC e leitura direta de G‑code via USB. Encoders integrados nos três motores híbridos garantem feedback em tempo real, eliminando perdas de passo e aumentando a confiabilidade de usinagem.

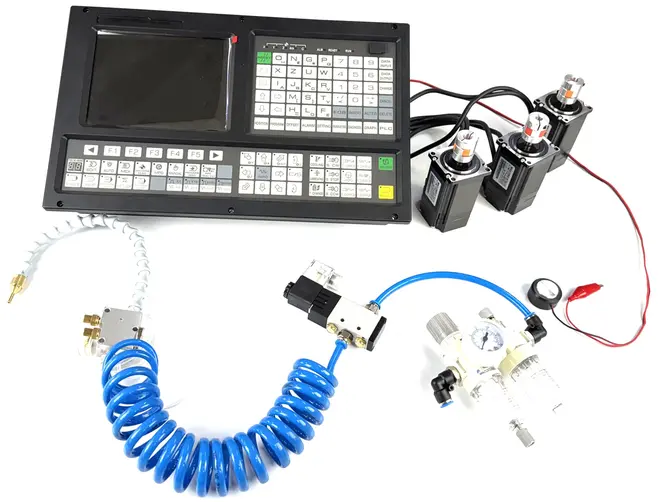

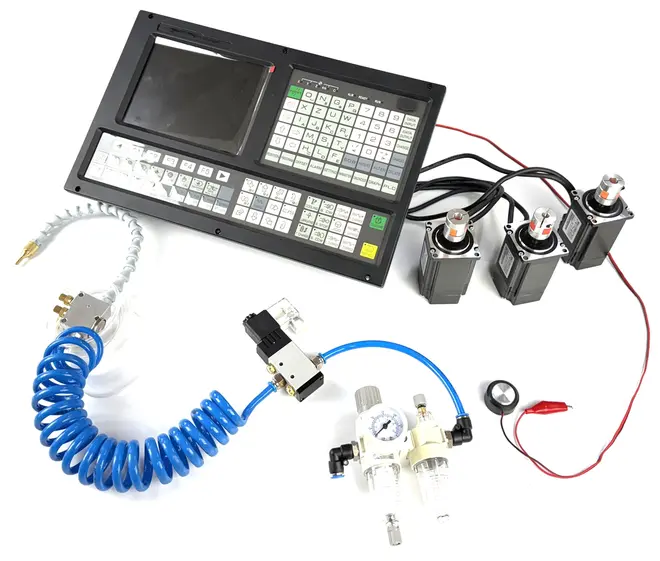

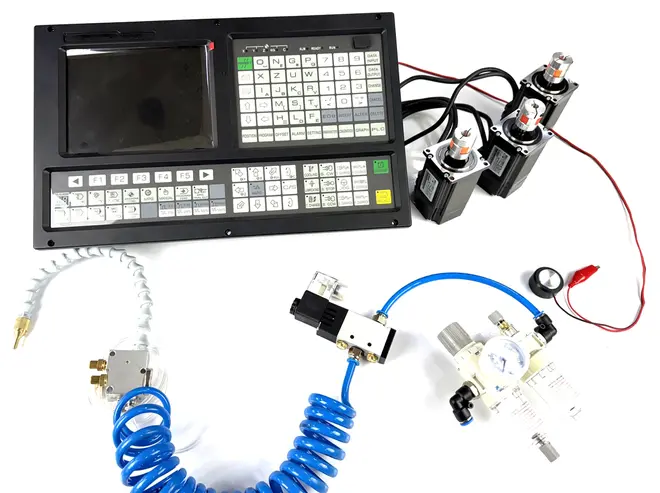

Conteúdo do pacote
- Controladora TAC2004M (ARM + FPGA), memória 32 GB, macros usuais de fresamento.
- 3 motores híbridos closed‑loop (Nema 23, 2,2 N·m, drivers 4 A/500 kHz).
- Kit MQL completo: regulador, manômetro, válvula 24 V e bico pulverizador.
- Probe de contato 10 µm para ajuste automático de Z.
- Chicotes numerados, bornes plug‑in e manual ilustrado em português.
Diferenciais técnicos
| Saída de pulso | 500 kHz por eixo |
| Alimentação | 220 V 60HZ |
| Resolução mínima | 0,005 mm |
| Funções nativas | G54‑G59, ciclos fixos, interpolação helicoidal |
| Sistema de refrigeração | MQL (óleo‑ar) 0,2 – 0,6 MPa |
Vantagens do closed‑loop TAC2004M
- Acurácia repetitiva ±0,01 mm em percursos longos.
- Recuperação instantânea de erros de carga e trancos.
- Torque contínuo maior em baixas rotações — ideal para desbaste pesado.
- Monitoramento ativo de temperatura e corrente dos drivers.
Aplicações sugeridas
Fresadoras de bancada ou piso com cursos até 600 × 400 × 350 mm. Ótimo para moldes de alumínio, placas de aço‑carbono, plásticos técnicos e compósitos. Fornecemos flanges e fusos sob medida para bases maiores — basta consultar nossos especialistas.
