Kit Retrofit Fresadora – DDCS V3.1 + Motores XYZA (Open-Loop) + 4º Eixo + MQL + Probe
KRFDMA4RPPInformações Técnicas
Kit Retrofit CNC para Fresadora — DDCS V3.1 + 4 Eixos Open‑Loop + MQL + Probe
Leve sua fresadora ao próximo patamar com 4º eixo integrado
Este pacote transforma qualquer fresadora manual em um centro CNC de quatro eixos (XYZA). Receba a controladora DDCS V3.1 pronta, quatro motores de passo Nema 23 em malha aberta, refrigeração mínimo‑óleo‑ar e probe tátil para zero automático. Perfeito para peças prismáticas, gravações em torno de cilindros e pequenas roscas helicoidais.

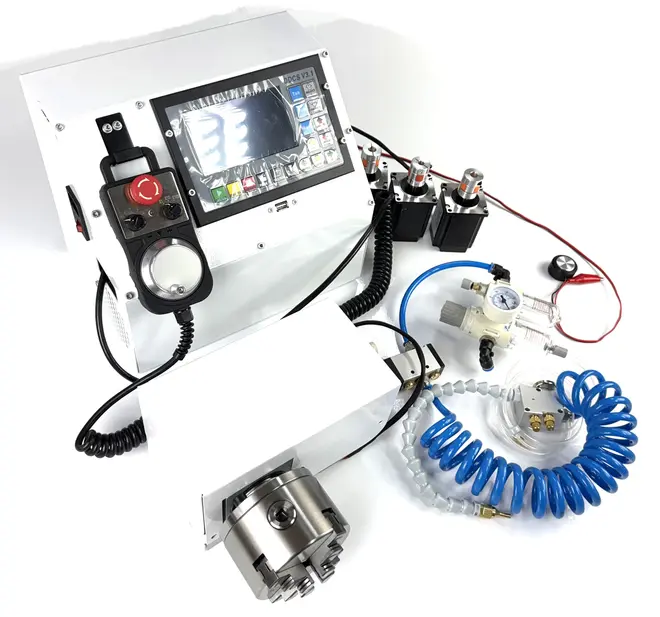

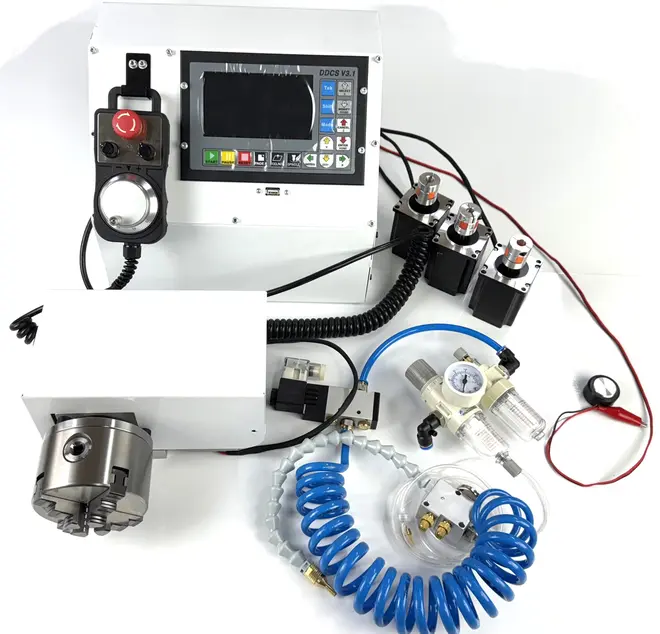

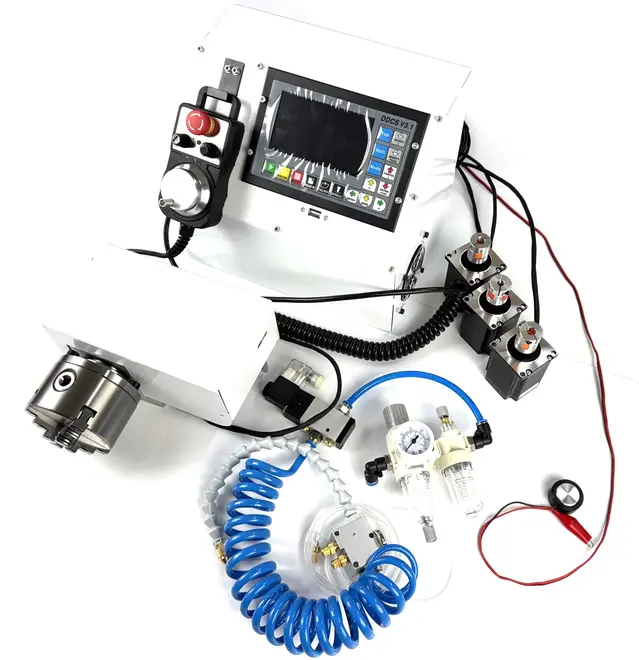

Conteúdo do kit
- Gabinete DDCS V3.1 com display colorido de 5″, portas USB e fonte 24 V.
- Pendant MPG portátil com E‑Stop, seleção de eixo e passos ×1 / ×10 / ×100.
- 4 motores de passo (XYZ + A) — 2,2 N·m, 4 fios, drivers de 4 A.
- Quarto eixo completo: cabeçote com redutor + mandril 100 mm. Flange de montagem.
- Sistema MQL com regulador, filtro coalescente, válvula 24 V e pistola de névoa fina.
- Probe de contato para auto‑referência Z e detecção de peça.
- Chicotes numerados, conectores plug‑and‑play e manual ilustrado em português.
Destaques que fazem diferença
- Quatro eixos sincronizados — esculpa hélices, indexe 360 ° ou execute furos radiais sem deslocar a peça.
- Open‑loop econômico — drivers de passo de 500 kHz com ajuste de micro‑step até 1/256.
- Probe de precisão — toque de 0,01 mm para setup automático, reduzindo erros humanos.
- MQL limpo — baixa névoa, menor consumo de fluido e bancada sempre seca.
- Instalação ágil — a maioria dos clientes conclui o retrofit em um único dia.
Especificações resumidas
| Pulso máximo DDCS | 500 kHz / eixo |
| Alimentação do gabinete | 220 V AC |
| Torque dos motores | 2,2 N·m (Nema 23) |
| Redução do 4º eixo | 3 : 1 • Mandril 100 mm (redução por correia, temos a opçao por planetário) |
| Pressão MQL | 0,25 – 0,6 MPa |
| Precisão do probe | ±10 µm |
Compatibilidade
Recomendado para fresadoras com cursos até 500 × 400 × 300 mm. Para máquinas maiores, consulte‑nos para upgrade de torque ou fusos esféricos. Flanges e acoplamentos podem ser fornecidos sob medida.
Casa do Mecânico: quem confia, retrofita aqui
10 + anos como referência nacional em CNC. Suporte técnico em português, peças de reposição em estoque e entrega rápida. Invista com segurança e receba ajuda do primeiro teste até a produção.
