Fresadora CNC FRC-4.3: Resumo Técnico

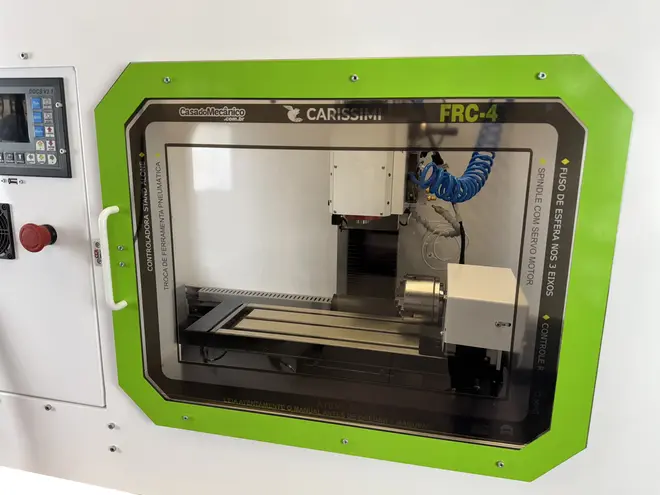

A FRC-4.3 é uma fresadora CNC avançada, projetada para usinagem de alta precisão em pequenas e médias produções. Esta versão conta com eixos XYZ em malha fechada, equipados com encoders de posição, além de um 4º eixo rotativo integrado, tornando-a ainda mais versátil para aplicações complexas.
Características Técnicas
- Controladora CNC: Equipamento stand-alone DDCS V3, permitindo operação independente.
- Spindle: Motor servo de 750 W com transmissão por correia, alimentado por 220V. Velocidade ajustável entre 100 RPM e 3000 RPM via controladora ou G-Code.
- Sistema de Movimentação:
- Eixos XYZ com motores em malha fechada e encoders de posição, garantindo alta precisão e feedback contínuo.
- Fusos de esferas recirculantes nos eixos X, Y e Z, proporcionando maior durabilidade e precisão.
- Backlash mecânico corrigido via software (redução de 0,06 mm para 0,02 mm).
- Modos de avanço manual: passo a passo ou contínuo, operados pela controladora ou controle remoto (MPG).

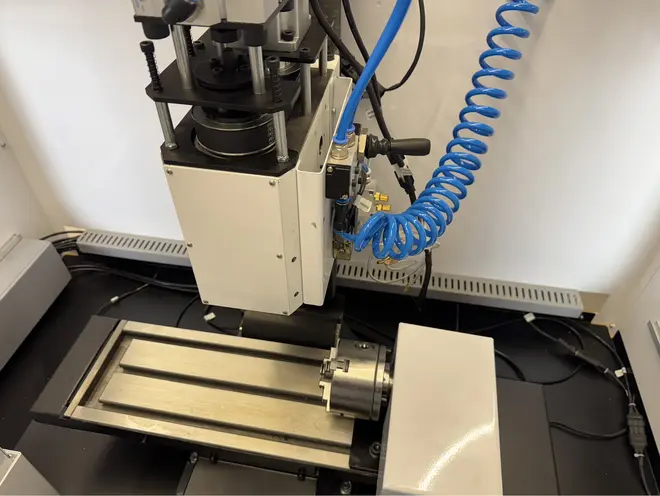

- 4º Eixo Rotativo: Integrado ao sistema CNC, ideal para usinagens cilíndricas ou peças que exigem rotação controlada.
- Sistema Pneumático: Compressor compatível (24L, 7 PES), utilizado para troca rápida de ferramentas e refrigeração por nebulização.
- Segurança: Carenagem metálica com sensor na porta frontal que desliga o spindle e pausa o G-Code em caso de abertura. Botão de emergência e fusível integrado.
Capacidades Operacionais
| Função | Especificação |
|---|---|
| Perfuração máxima | 16 mm (dependendo do material) |
| Corte da cabeça de fresagem | 63 mm |
| Fresagem com fresas | 20 mm |
| Inclinação do fuso | ±45° (manual) |
| Mesa | 500 × 180 mm |
| Curso dos eixos | X: 262 mm, Y: 145 mm, Z: 248 mm, A: 360 graus |
| Dimensões gerais | 1400 × 900 × 1000 mm |
Indicações de Uso
Ideal para:
- Produções de pequeno e médio porte.
- Laboratórios de universidades, escolas técnicas e empresas de prototipagem de peças técnicas.
- Usinagem de metais com dureza até HRC35 com ferramenas de aço rápido (ferramentas adequadas, de metal duro, são recomendadas para materiais mais duros).
- Tarefas que exijam usinagem rotativa ou peças cilíndricas em conjunto ao 4º eixo integrado.
Recursos Adicionais
- Eixos em malha fechada: Feedback contínuo por encoders para maior precisão.
- Troca rápida de ferramentas: Sistema pneumático com haste MT2/M10 (CM2).
- Refrigeração: Nebulização ativada manualmente ou via G-Code (M8/M9).
- G-Codes suportados: Ampla gama de comandos como G0, G1, G2, G3, M3, M5, M8, entre outros.
Itens Inclusos
- Fresadora com motores em malha fechada nos eixos XYZ.
- Eixo rotativo integrado ao sistema CNC.
- Controladora CNC DDCS V3.
- Caixa de ferramentas contendo chaves diversas e fusível reserva.
Benefícios
- Eixos XYZ em malha fechada com encoders para maior precisão operacional.
- Eixo rotativo integrado para usinagens complexas.
- Sistema seguro com sensor na porta principal.
- Tecnologia avançada para diferentes materiais e aplicações.
A FRC-4.3 combina tecnologia avançada, robustez e recursos adicionais como o eixo rotativo para atender às necessidades mais exigentes da usinagem moderna com eficiência e segurança.
Repetibilidade e Metodologia de Ensaio
- Movimentação contínua de até 7 h por eixo, cobrindo todo o curso.
- Velocidades testadas: 30 mm/min, 600 mm/min e 1 200 mm/min.
- Medição realizada com relógio comparador da posição inicial à final.
- Ambiente a ≈ 25 °C e sem carga de corte.
Resultados de Repetibilidade
- Maioria dos testes: retorno exato ao ponto inicial.
- Pior caso registrado: 0,01 mm de variação total (± 0,01 mm).
Malha Aberta × Malha Fechada
- Malha Aberta (sem encoder)
- Mesma repetibilidade em vazio.
- Risco de perda de passo sob impacto ou torque repentino.
- Malha Fechada (com encoder)
- Repetibilidade idêntica em vazio.
- Proteção contra perda de passo e melhor tracking em altas acelerações.
Modelos por Tipo de Controle
- Malha Aberta: FRC4.0 e FRC4.1
- Malha Fechada: FRC4.2 e FRC4.3
Versionamento de Alta Velocidade (HS)
- Linha “HS” atinge 8 000 rpm (spindle).
- Referências: FRC4.0HS, FRC4.1HS, FRC4.2HS, FRC4.3HS.
Resumo Repetibilidade
- Repetibilidade: ≤ ± 0,01 mm (ensaio interno).
- Estrutura monobloco em ferro fundido com fusos esféricos SFU1204 (X/Y) e DFU1605 (Z).
- Opções: versões standard (3000 rpm) ou HS (8000 rpm), com motores em malha aberta ou malha fechada.
Garantia
6 meses para produções
12 meses instituições de ensino
