Descrição do produto
Transportador Industrial com Controle Eletrônico Integrado

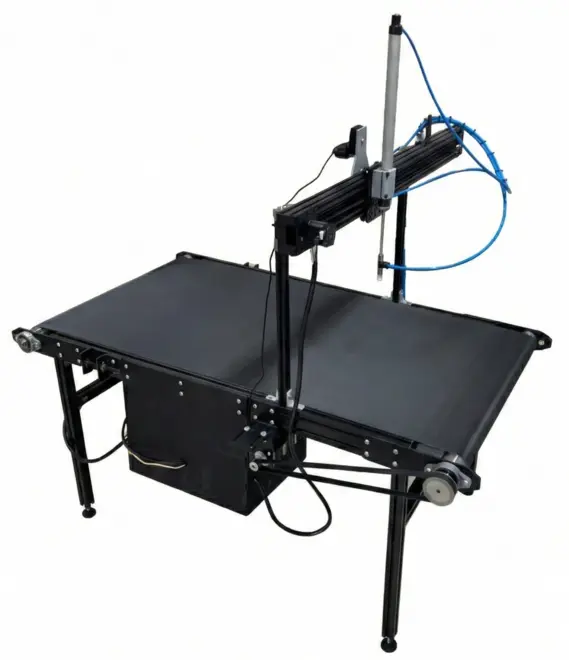

A Esteira Automática EVS1 da Carissimi é um transportador industrial projetado para transferência de peças, integração com células automatizadas e sincronização entre máquinas. Robusta, silenciosa e construída em estrutura de alumínio reforçada, a EVS1 foi desenvolvida para uso contínuo em ambientes produtivos e para laboratórios de ensino.
Sua eletrônica integrada permite receber sinais de acionamento do módulo de visão computacional MVC-RV1. A esteira executa deslocamento preciso da correia e garante repetibilidade na entrega ou posicionamento de peças para operações subsequentes.
Embora seja totalmente compatível com o módulo de visão MVC-RV1, a EVS1 não executa treinamento, processamento de imagens ou tomada de decisão. Ela funciona como o sistema de transporte e posicionamento da célula.
Informações Técnicas
Principais Aplicações
- Alimentação de máquinas CNC e equipamentos de automação.
- Transporte sincronizado em linhas de produção.
- Posicionamento de peças para inspeção, furação, gravação ou montagem.
- Integração com robôs industriais e manipuladores elétricos ou pneumáticos.
- Movimentação precisa de componentes leves a médios.
- Projetos de automação sob demanda e células especiais.
Recursos da Esteira EVS1
- Correia de 600 mm com superfície antiaderente.
- Acionamento por motor de passo 3 Nm com driver dedicado.
- Painel eletrônico integrado com proteção e distribuição de energia.
- Velocidade ajustável via driver ou sinal de controle.
- Estrutura metálica com alta rigidez, adequada para uso industrial.
- Possui suporte superior para câmeras, sensores ou módulos adicionais.
- Pontos de fixação para instalação em bancadas, células e linhas modulares.
- Compatível com sistemas pneumáticos auxiliares.
Compatibilidade de Automação
A EVS1 aceita comandos de:
- Módulo de visão computacional MVC-RV1.
- Sensores ópticos, indutivos ou capacitivos via CLP.
- Relés, contatoras ou cartões de saída digital via CLP.
A lógica de acionamento é simples: pulso ON/OFF para iniciar a correia ou Drive Enable para habilitar/desabilitar o movimento.
Especificações Técnicas
| Dimensões gerais | 1100 × 1300 × 1400 mm |
|---|---|
| Peso | 35 kg |
| Largura útil da correia | 600 mm |
| Velocidade máxima | 3000 mm/min |
| Repetibilidade | < 1 mm |
| Motor | 3 Nm – Driver dedicado |
| Alimentação | 220 V / 60 Hz |
| Consumo | 200 W |
| Curso eixo X (opcional) | 750 mm com carro linear motorizado |
| Atuação pneumática (Z opcional) | Cilindro 6 BAR |
| Temperatura de operação | 5 °C a 50 °C |
Por que escolher a EVS1?
- Maior repetibilidade no posicionamento de peças.
- Baixa manutenção e operação silenciosa.
- Eletrônica já pronta para integração com o módulo de Visão Computacional da Carissimi.
- Desenvolvida para ambientes industriais reais.
- Integração direta com produtos Carissimi (robôs, CNC, visão, atuadores).
O que acompanha
- Esteira EVS1 completa montada.
- Painel eletrônico com drivers e proteção.
- Cabeamento industrial.
- Estrutura metálica com pés niveladores.
- Manual técnico.
Garantia
6 meses para produções
12 meses para instituições de ensino
