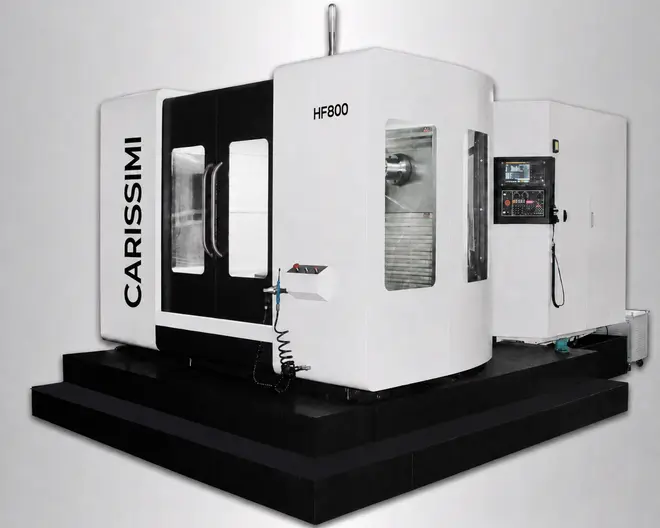

Centro de Usinagem Horizontal BT50 Carissimi HF800 CNC

Centro de Usinagem Horizontal de grande capacidade

O Carissimi HF800 CNC é um centro de usinagem horizontal desenvolvido para aplicações industriais que exigem grande envelope de trabalho, elevada capacidade de carga e estrutura robusta para usinagem de componentes de maiores dimensões.

Com cursos de 1.300 mm no eixo X, 900 mm no eixo Y e 1.000 mm no eixo Z, a máquina amplia significativamente a capacidade de trabalho em relação aos centros horizontais de menor porte.

Spindle BT50 para usinagem industrial

O HF800 utiliza spindle BT50 com potência de 11 kW e rotação máxima de 6.000 rpm, configuração voltada a aplicações que priorizam rigidez, estabilidade e capacidade de remoção de material.

O spindle de precisão de origem taiwanesa equipado com sistema de cortina de ar, destinado a auxiliar na proteção do conjunto e preservar sua precisão e vida útil.

Estrutura de aproximadamente 18 toneladas

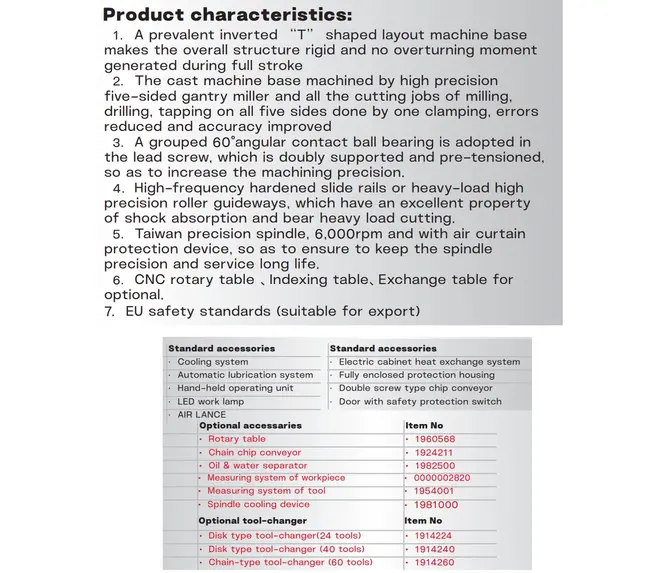

A arquitetura estrutural em formato de T invertido foi concebida para manter elevada rigidez durante o deslocamento dos eixos e reduzir momentos de tombamento ao longo do curso da máquina.

A base fundida é usinada em equipamento tipo pórtico de cinco faces, concentrando as principais operações de usinagem da estrutura em uma única fixação para favorecer a precisão geométrica do conjunto.

Fusos pré-carregados e guias para cargas elevadas

Os fusos utilizam conjuntos de rolamentos de contato angular a 60°, com suporte duplo e pré-carga, solução destinada a aumentar a estabilidade e precisão dos sistemas de avanço.

Conforme a configuração, a máquina pode utilizar guias endurecidas por alta frequência ou guias de rolos de alta precisão para cargas elevadas.

Mesa de 800 × 800 mm para peças de até 1.500 kg

O HF800 possui mesa de trabalho de 800 × 800 mm e capacidade máxima declarada de 1.500 kg.

Possui capacidade para trabalhar peças com diâmetro de giro de até aproximadamente 1.600 mm, posicionando o HF800 para componentes de dimensões consideravelmente superiores às atendidas pelos modelos horizontais menores.

Configurações com mesa rotativa e indexação

O equipamento pode ser configurado com mesa rotativa CNC, mesa de indexação ou sistema de troca de mesa, de acordo com a aplicação e com a configuração técnico-comercial selecionada.

Quando equipado com mesa rotativa, a velocidade máxima é de até 10 rpm.

Movimentos rápidos de até 24 m/min

Os eixos X, Y e Z apresentam velocidade rápida declarada de até 24 m/min, permitindo reduzir os tempos improdutivos entre diferentes posições e operações do ciclo de usinagem.

A potência de acionamento é de 7 kW para os eixos, devendo a distribuição exata entre X, Y e Z ser confirmada conforme a configuração final do equipamento.

Magazine automático de ferramentas

A configuração técnica apresentada para o HF800 considera magazine com capacidade para 40 ferramentas.

As ferramentas podem apresentar até 400 mm de comprimento e peso máximo de 25 kg. O diâmetro máximo informado é de 110 mm ou até 200 mm, conforme a disposição das ferramentas no magazine.

O tempo declarado de troca de ferramenta é de aproximadamente 7 segundos.

Precisão e repetibilidade

O fabricante declara precisão de posicionamento de 0,012 mm conforme referência VDI 3441 e repetibilidade de posicionamento de 0,006 mm.

Os valores devem ser considerados conforme as condições de instalação, temperatura, procedimento de medição e metodologia empregada pelo fabricante.

Acessórios padrão

1. Sistema de refrigeração;
2. Sistema de lubrificação automática;
3. Unidade de operação portátil;
4. Iluminação LED da área de trabalho;
5. Pistola de ar;
6. Trocador de calor do painel elétrico;
7. Carenagem de proteção totalmente fechada;
8. Transportador de cavacos tipo rosca dupla;
9. Porta com sistema de intertravamento de segurança.

Opcionais

1. Mesa rotativa CNC;
2. Transportador de cavacos tipo corrente;
3. Separador de óleo e água;
4. Sistema de medição da peça;
5. Sistema de medição de ferramentas;
6. Sistema de refrigeração do spindle;
7. Magazine de ferramentas em diferentes capacidades.

Aplicações

O HF800 é indicado para operações industriais de maior porte nas quais dimensões, massa da peça e necessidade de acesso a diferentes faces tornam a arquitetura horizontal especialmente vantajosa.

1. Grandes carcaças mecânicas;
2. Corpos de válvulas e bombas;
3. Componentes prismáticos de grande porte;
4. Flanges e estruturas usinadas;
5. Componentes para máquinas e equipamentos pesados;
6. Peças com operações em múltiplas faces;
7. Usinagem de peças com elevada massa;
8. Produção industrial de componentes complexos.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.

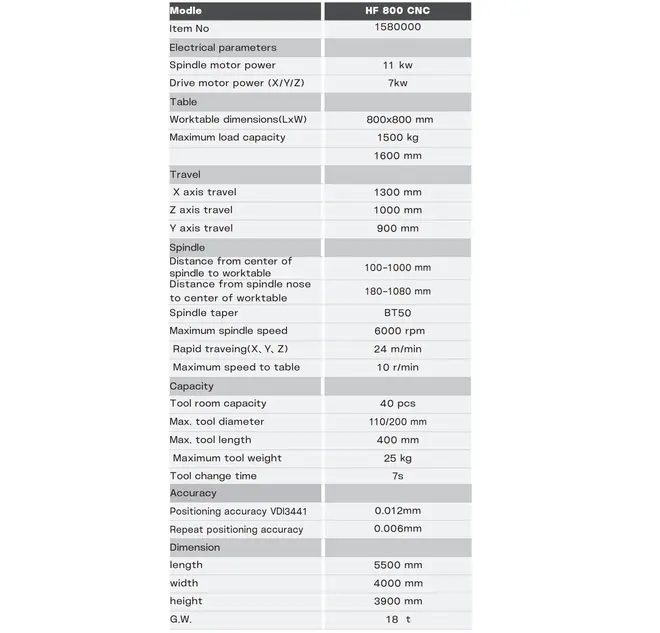

Informações Técnicas
