Centro de Usinagem Horizontal BT50 Carissimi HF630 CNC

Centro de Usinagem Horizontal BT50 para aplicações industriais

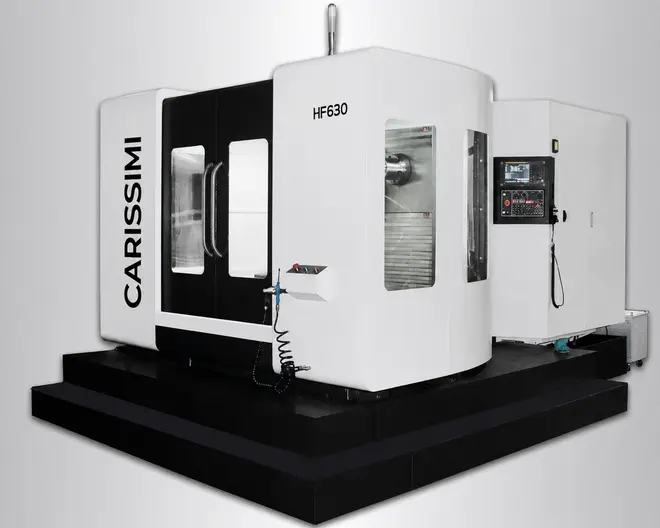

O Carissimi HF630 CNC é um centro de usinagem horizontal desenvolvido para processos industriais que exigem elevada rigidez estrutural, maior capacidade de carga e usinagem de peças de maiores dimensões.

Com cursos de 1.000 mm no eixo X, 740 mm no eixo Y e 800 mm no eixo Z, o equipamento oferece ampla área de trabalho para componentes prismáticos, carcaças, bases, flanges e outras peças que se beneficiam da arquitetura horizontal.

Spindle BT50 de 11 kW

O HF630 utiliza spindle BT50 com potência de 11 kW e rotação máxima de 6.000 rpm, configuração adequada para aplicações que priorizam rigidez, torque e capacidade de remoção de material.

O spindle de precisão de origem taiwanesa, equipado com sistema de cortina de ar para auxiliar na proteção do conjunto e preservar sua vida útil.

Estrutura robusta para maior estabilidade

A máquina utiliza arquitetura estrutural em formato de T invertido, concebida para manter elevada rigidez durante todo o curso dos eixos e reduzir esforços de tombamento sobre a estrutura.

A base fundida é usinada em centro de usinagem tipo pórtico de cinco faces, permitindo concentrar diferentes operações de fabricação da estrutura em uma única fixação e contribuir para a precisão geométrica do conjunto.

Fusos e guias para cargas elevadas

Os fusos utilizam conjuntos de rolamentos de contato angular a 60°, com apoio duplo e pré-carga, solução destinada a aumentar a estabilidade do sistema de avanço.

A configuração pode utilizar guias endurecidas de alta frequência ou guias de rolos de alta precisão para cargas elevadas, conforme a especificação da máquina.

Mesa para peças de até 800 kg

A área de trabalho possui mesa de 630 × 700 mm e capacidade máxima declarada de 800 kg.

O catálogo indica capacidade para peças com diâmetro de giro de até aproximadamente 1.200 mm, ampliando a possibilidade de trabalhar componentes de maiores dimensões.

Configurações com mesa rotativa e indexação

O HF630 pode ser configurado com mesa rotativa CNC, mesa de indexação ou sistema de troca de mesa, conforme a aplicação e a configuração técnico-comercial selecionada.

Quando equipado com mesa rotativa, o catálogo indica velocidade máxima de rotação de até 10 rpm.

Alta dinâmica dos eixos

Os rápidos atingem até 24 m/min nos eixos X e Z e 20 m/min no eixo Y, permitindo reduzir tempos improdutivos entre operações e posicionamentos.

Os motores de avanço possuem potências declaradas de 4 kW no eixo X, 7 kW no eixo Y e 4 kW no eixo Z.

Magazine automático de ferramentas

A configuração técnica apresentada para o HF630 possui magazine com capacidade para 40 ferramentas.

As ferramentas podem atingir até 400 mm de comprimento e 25 kg de peso, com diâmetro máximo indicado de 110 mm ou até 200 mm conforme a disposição das ferramentas no magazine.

O tempo declarado de troca de ferramenta é de aproximadamente 7 segundos.

Precisão de posicionamento

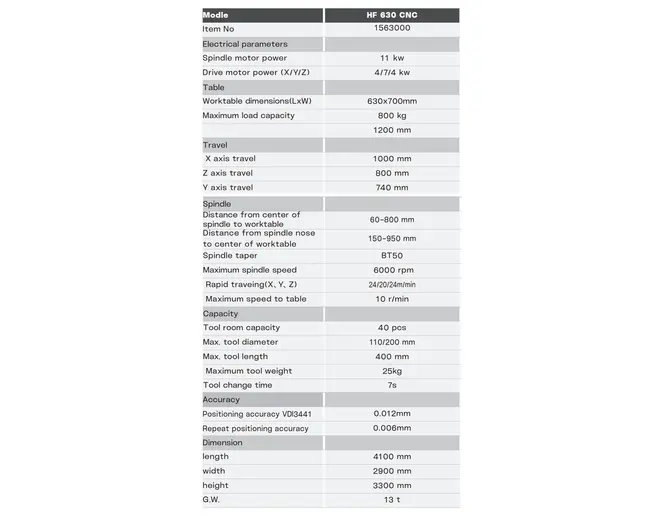

O fabricante declara precisão de posicionamento de 0,012 mm conforme referência VDI 3441 e repetibilidade de posicionamento de 0,006 mm.

Os valores devem ser considerados de acordo com as condições de instalação, temperatura, procedimento de medição e metodologia utilizada pelo fabricante.

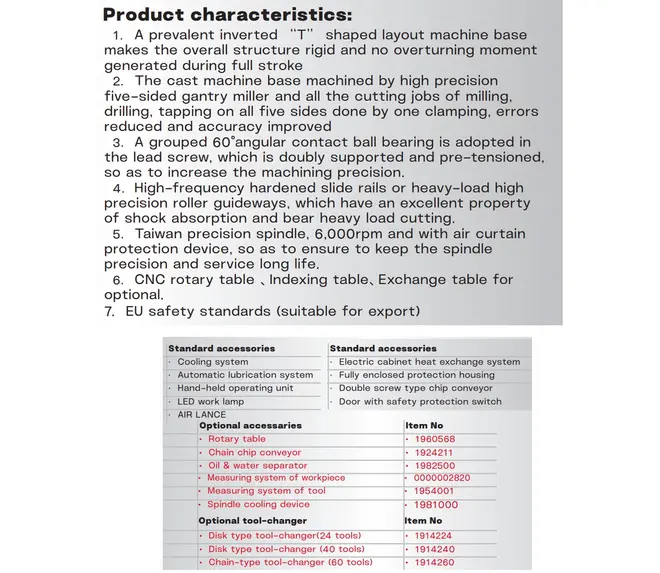

Acessórios padrão

1. Sistema de refrigeração;
2. Sistema de lubrificação automática;
3. Unidade de operação portátil;
4. Iluminação LED da área de trabalho;
5. Pistola de ar;
6. Trocador de calor do painel elétrico;
7. Carenagem de proteção totalmente fechada;
8. Transportador de cavacos tipo rosca dupla;
9. Porta com sistema de intertravamento de segurança.

Opcionais

1. Mesa rotativa CNC;
2. Transportador de cavacos tipo corrente;
3. Separador de óleo e água;
4. Sistema de medição da peça;
5. Sistema de medição de ferramentas;
6. Sistema de refrigeração do spindle;
7. Magazine de ferramentas em diferentes capacidades.

Aplicações

O HF630 é indicado para empresas que necessitam realizar operações de usinagem em diferentes faces de componentes de médio e grande porte, reduzindo reposicionamentos e ampliando a produtividade do processo.

1. Carcaças mecânicas;
2. Corpos de válvulas;
3. Flanges e componentes prismáticos;
4. Componentes para máquinas e equipamentos;
5. Peças com operações em múltiplas faces;
6. Usinagem de componentes de maior massa;
7. Produção industrial de pequenos, médios e maiores lotes.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
