Descrição do produto
Centro de Usinagem Horizontal compacto e de alta produtividade

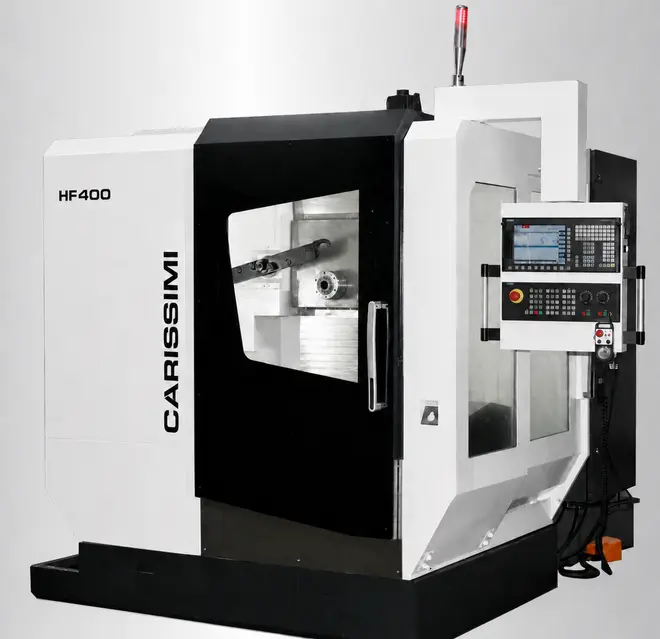

O Carissimi HF400 CNC é um centro de usinagem horizontal desenvolvido para operações industriais que exigem elevada dinâmica, acesso a diferentes faces da peça e maior aproveitamento do processo em uma única fixação.
Sua arquitetura horizontal combina cursos de 800 mm no eixo X, 500 mm no eixo Y e 650 mm no eixo Z com uma mesa de trabalho de 400 × 400 mm e capacidade máxima de carga de 350 kg.
Spindle BT40 de até 10.000 rpm
O HF400 utiliza spindle BT40 com rotação máxima de 10.000 rpm e motor principal de 9 kW. A configuração proporciona uma combinação adequada entre velocidade, rigidez e versatilidade para diferentes operações de fresamento, furação e usinagem de componentes industriais.
O conjunto do spindle utiliza rolamentos de contato angular de alta velocidade e precisão, com solução construtiva voltada à estabilidade durante a operação.
Alta dinâmica nos eixos
Os três eixos utilizam acionamentos servo com torques declarados de 16 Nm no eixo X, 22 Nm no eixo Y e 16 Nm no eixo Z.
Os avanços rápidos atingem até 36.000 mm/min nos eixos X, Y e Z, favorecendo a redução dos tempos improdutivos entre operações e posicionamentos.
Mesa rotativa para acesso a múltiplas faces

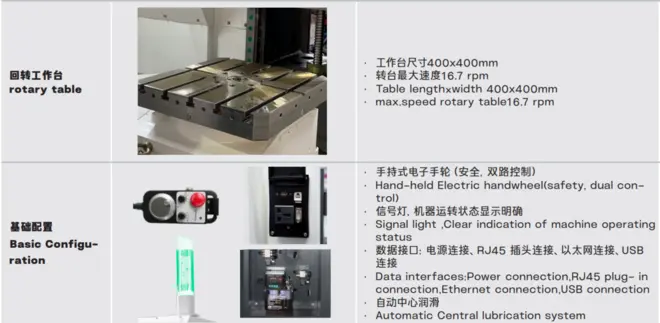

A mesa de 400 × 400 mm permite trabalhar peças de até 350 kg e apresenta rotação máxima declarada de 16,7 rpm.
A arquitetura horizontal associada à rotação da mesa permite acessar diferentes faces da peça sem a necessidade de sucessivas intervenções manuais, contribuindo para reduzir reposicionamentos e simplificar a fabricação de componentes com operações em múltiplos lados.
Magazine automático de ferramentas
O HF400 é apresentado com magazine automático de 32 ferramentas, permitindo executar diferentes operações dentro do mesmo ciclo CNC.
O catálogo também indica configurações alternativas de magazine com 24 ou 70 ferramentas, conforme a especificação do equipamento.
O tempo declarado de troca de ferramenta é de aproximadamente 6 segundos, com capacidade para ferramentas de até 8 kg.
Estrutura projetada para rigidez

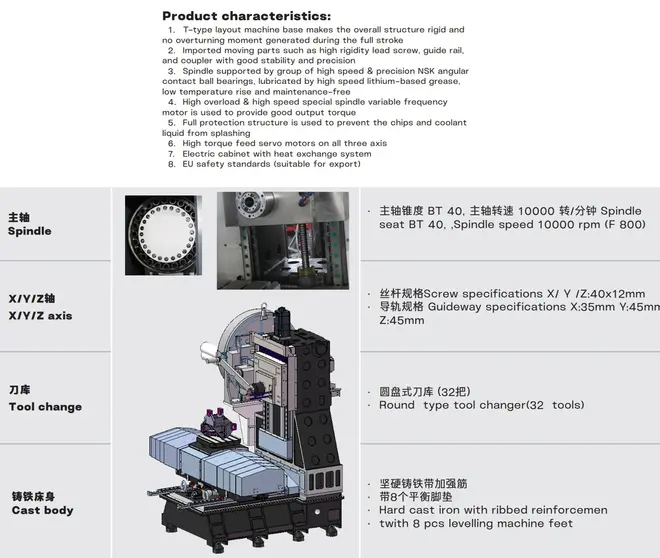

A máquina utiliza arquitetura estrutural em formato T, desenvolvida para proporcionar rigidez durante todo o curso dos eixos. A estrutura em ferro fundido possui reforços internos e apoios de nivelamento distribuídos na base.
Guias lineares, fusos de precisão e acoplamentos compõem o sistema de movimentação dos eixos, buscando estabilidade e precisão durante a operação.
Precisão e repetibilidade
O fabricante declara precisão de posicionamento de ±0,005 mm e repetibilidade de posicionamento de ±0,005 mm.
Esses valores devem ser considerados conforme as condições de medição, instalação, temperatura e procedimentos de teste definidos pelo fabricante.
Comandos CNC disponíveis
O HF400 pode ser configurado com diferentes sistemas CNC, permitindo adequar a máquina ao padrão tecnológico e operacional de cada cliente.

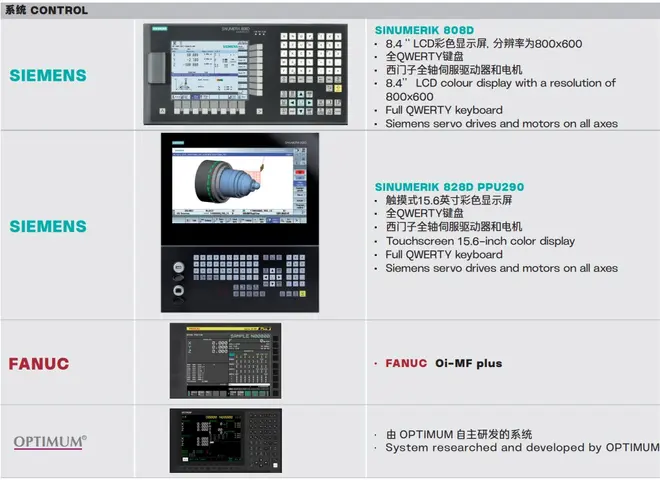

Entre as opções apresentadas estão sistemas Siemens SINUMERIK e FANUC, incluindo Siemens 808D, Siemens 828D PPU290 e FANUC 0i-MF Plus, conforme configuração técnico-comercial.
Opcionais e recursos adicionais
Dependendo da aplicação, o HF400 pode receber recursos adicionais para ampliar automação, autonomia e controle do processo.

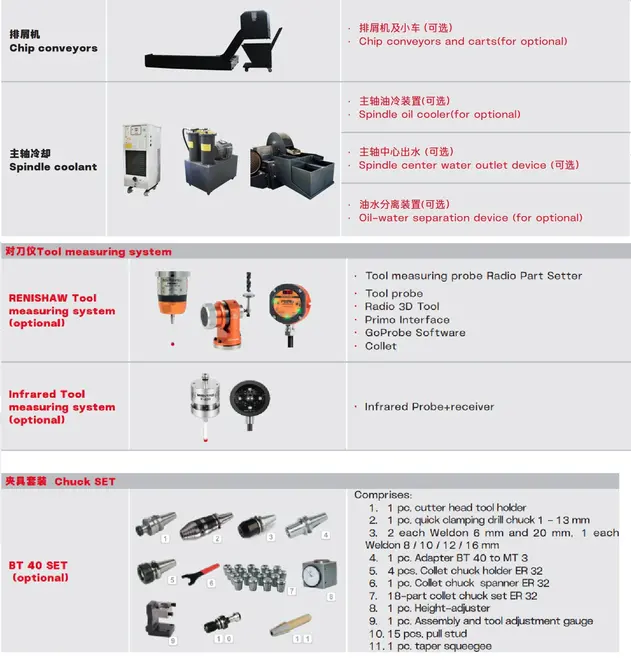

- Transportador de cavacos e carrinho coletor;
- Refrigerador de óleo do spindle;
- Refrigeração pelo centro do spindle;
- Separador de óleo e água;
- Sistemas de medição de ferramentas;
- Sistema Renishaw de medição;
- Sistema de medição por infravermelho;
- Conjunto de porta-ferramentas BT40.
Aplicações
O HF400 é indicado para fabricação de componentes industriais que se beneficiam da arquitetura horizontal e do acesso a múltiplas faces da peça, incluindo:
- Corpos e carcaças mecânicas;
- Flanges;
- Componentes prismáticos;
- Peças com operações em diferentes faces;
- Componentes para máquinas e equipamentos;
- Pequenos e médios lotes industriais;
- Operações que buscam reduzir fixações e reposicionamentos.
Modalidade de fornecimento
Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.
A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.
As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.

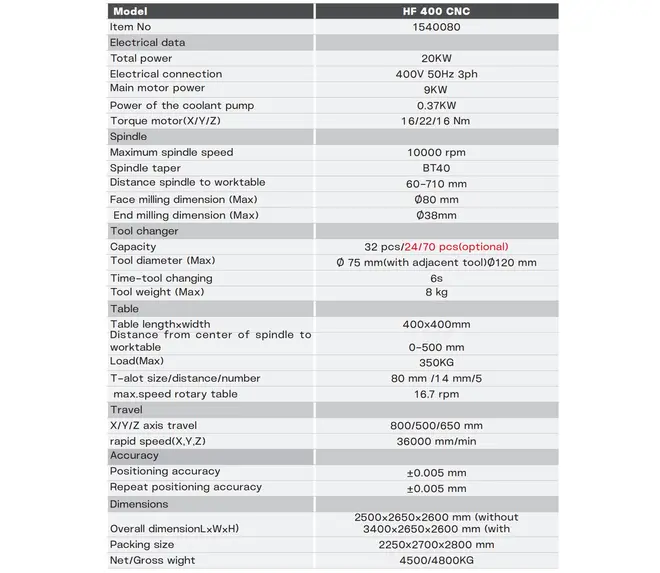

Informações Técnicas
Informações Técnicas
| Modelo | HF400 CNC |
| Código do item | 1540080 |
| Potência total instalada | 20 kW |
| Alimentação elétrica indicada no catálogo | 400 V / 50 Hz / trifásico |
| Potência do motor principal | 9 kW |
| Potência da bomba de refrigeração | 0,37 kW |
| Torque dos motores X/Y/Z | 16 / 22 / 16 Nm |
| Cone do spindle | BT40 |
| Rotação máxima do spindle | 10.000 rpm |
| Distância spindle / mesa | 60 – 710 mm |
| Diâmetro máximo indicado para fresamento frontal | Ø80 mm |
| Diâmetro máximo indicado para fresa de topo | Ø38 mm |
| Magazine de ferramentas | 32 ferramentas |
| Configurações alternativas de magazine | 24 / 70 ferramentas |
| Diâmetro máximo da ferramenta | Ø75 mm com ferramenta adjacente / até Ø120 mm conforme disposição |
| Peso máximo da ferramenta | 8 kg |
| Tempo de troca de ferramenta | 6 s |
| Dimensões da mesa | 400 × 400 mm |
| Carga máxima da mesa | 350 kg |
| Rotação máxima da mesa | 16,7 rpm |
| Curso do eixo X | 800 mm |
| Curso do eixo Y | 500 mm |
| Curso do eixo Z | 650 mm |
| Avanço rápido X/Y/Z | 36.000 mm/min |
| Precisão de posicionamento declarada | ±0,005 mm |
| Repetibilidade de posicionamento declarada | ±0,005 mm |
| Dimensões aproximadas | 2.500 × 2.650 × 2.600 mm / até aproximadamente 3.400 × 2.650 × 2.600 mm conforme configuração |
| Dimensões da embalagem | 2.250 × 2.700 × 2.800 mm |
| Peso líquido / bruto | 4.500 / 4.800 kg |
