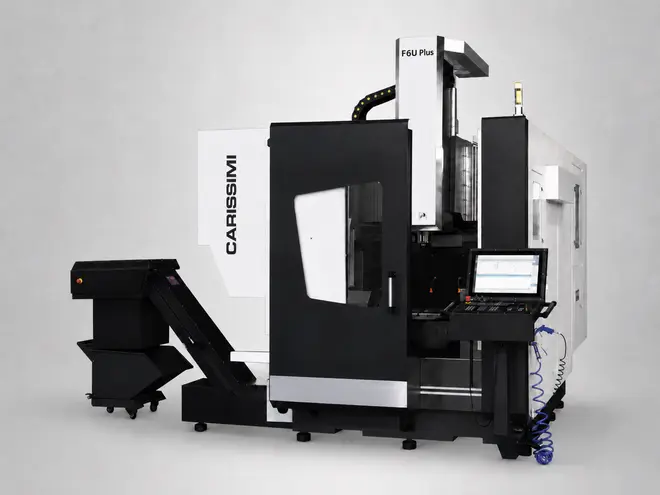

Centro de Usinagem 5 Eixos Simultâneos Carissimi FU6 Plus

Centro de Usinagem desenvolvido para 5 eixos simultâneos

O Carissimi FU6 Plus é um centro de usinagem concebido desde a origem para operações simultâneas em cinco eixos, integrando os movimentos lineares X, Y e Z aos eixos rotativos A e C em uma única arquitetura.

Essa configuração permite orientar continuamente a peça em relação à ferramenta durante a usinagem, ampliando o acesso a faces, ângulos, cavidades e superfícies tridimensionais complexas.

Estrutura, mesa rotobasculante, spindle, acionamentos, sistemas de medição e comando CNC formam uma plataforma integrada para processos multieixos de elevada produtividade.

Mesa rotobasculante Double DD

Um dos principais diferenciais do FU6 Plus é a mesa de cinco eixos com tecnologia Double DD, baseada em acionamento direto nos eixos rotativos.

A ausência de mecanismos convencionais de transmissão entre motor e eixo rotativo favorece resposta dinâmica, precisão de movimento e elevada velocidade angular.

O eixo A possui curso de ±120° e velocidade máxima de 100 rpm, enquanto o eixo C permite rotação de 360° com velocidade máxima de 120 rpm.

Essa elevada dinâmica permite utilizar os eixos rotativos não apenas para indexação, mas como parte efetiva das trajetórias simultâneas de usinagem.

Capacidade e travamento da mesa

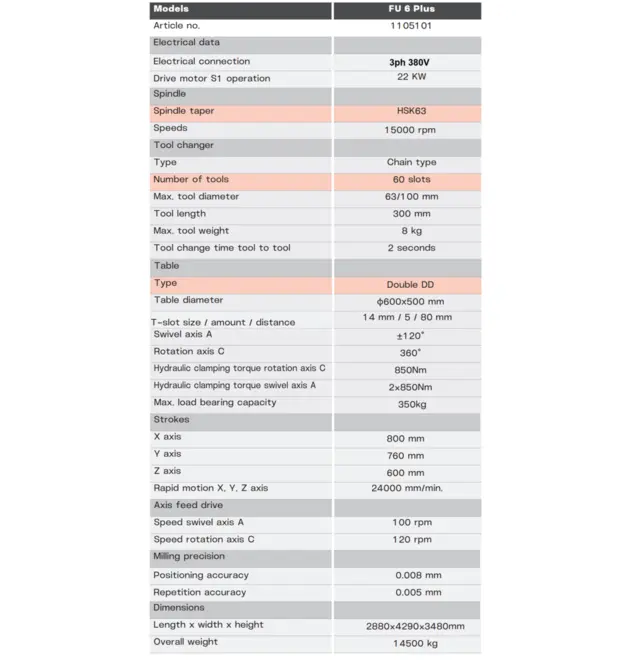

A mesa possui dimensão de Ø600 × 500 mm e capacidade máxima de carga de 350 kg.

O eixo C oferece torque de travamento hidráulico de 850 Nm, enquanto o eixo basculante A utiliza torque de travamento de 2 × 850 Nm.

A mesa possui cinco ranhuras T de 14 mm, espaçadas em 80 mm, facilitando a instalação de dispositivos e sistemas de fixação.

Spindle HSK63 de 15.000 rpm

O FU6 Plus utiliza spindle HSK63 com rotação máxima de 15.000 rpm, oferecendo elevada estabilidade da interface ferramenta-spindle e uma configuração adequada a usinagens de alta velocidade e processos simultâneos em cinco eixos.

A arquitetura permite configurações com spindle elétrico ou sistema diretamente acoplado, proporcionando soluções adequadas a diferentes requisitos de torque, velocidade e processo.

Envelope de trabalho ampliado

Os cursos lineares são de 800 mm no eixo X, 760 mm no eixo Y e 600 mm no eixo Z.

Esse envelope posiciona o FU6 Plus acima da FU5 em capacidade dimensional, permitindo trabalhar componentes maiores e trajetórias mais extensas.

Os três eixos lineares estão diretamente conectados aos fusos de esferas, reduzindo elementos intermediários na transmissão de movimento.

Movimentos rápidos de até 24 m/min

Os eixos X, Y e Z atingem deslocamentos rápidos de até 24.000 mm/min.

A combinação entre os movimentos lineares e as velocidades de 100 rpm no eixo A e 120 rpm no eixo C proporciona elevada dinâmica durante ciclos multieixos complexos.

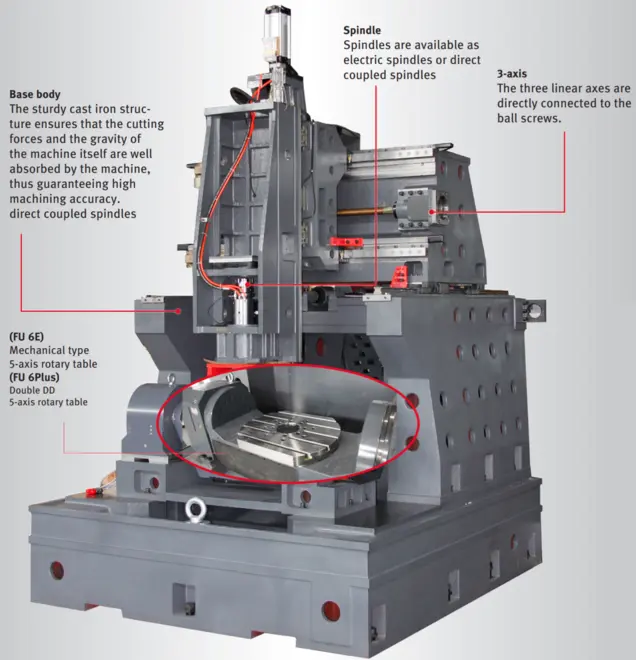

Estrutura fundida para absorção de esforços

A estrutura principal em ferro fundido foi desenvolvida para absorver as forças de corte e os esforços decorrentes da própria massa da máquina, proporcionando elevada estabilidade durante o processo.

O conjunto estrutural robusto contribui para a manutenção da geometria e da precisão mesmo durante movimentos simultâneos e alterações contínuas de orientação da peça.

Guias de rolos para elevada capacidade de carga

O eixo X utiliza guia linear de rolos de alta capacidade tamanho 55, enquanto os eixos Y e Z utilizam guias de rolos tamanho 45.

Essa configuração proporciona rigidez e capacidade de suporte compatíveis com a estrutura e o envelope de trabalho do FU6 Plus.

Fusos de esferas de precisão

Os eixos lineares utilizam fusos de esferas de precisão R40-12-C3, combinando elevada capacidade de carga, pré-carga e precisão de movimentação.

A transmissão direta entre acionamentos e fusos reduz folgas e contribui para a resposta dinâmica dos eixos.

Escalas absolutas HEIDENHAIN

Escalas lineares absolutas HEIDENHAIN realizam a medição direta da posição dos eixos, contribuindo para a precisão do posicionamento e para o controle da movimentação durante processos complexos.

O FU6 Plus possui precisão de posicionamento de 0,008 mm e repetibilidade de 0,005 mm.

Guias lineares de alta precisão

O sistema de movimentação combina guias lineares de alta precisão com fusos de esferas retificados e pré-carregados, proporcionando estabilidade e resposta adequada às acelerações envolvidas na usinagem simultânea em cinco eixos.

Magazine de corrente com 60 ferramentas

O FU6 Plus utiliza magazine automático tipo corrente com capacidade para 60 ferramentas, ampliando significativamente a autonomia para processos que envolvem grande número de operações.

As ferramentas podem atingir até 300 mm de comprimento e 8 kg de peso. O diâmetro máximo é de 63 mm com ferramentas adjacentes ou até 100 mm conforme a disposição no magazine.

O tempo de troca ferramenta a ferramenta é de aproximadamente 2 segundos.

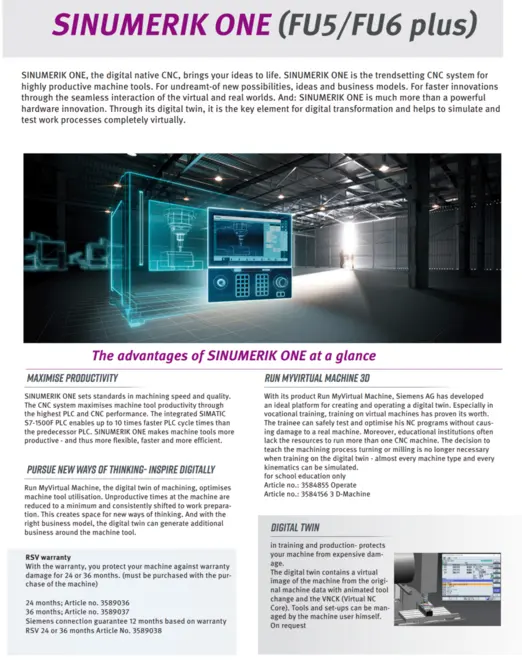

Siemens SINUMERIK ONE

O FU6 Plus utiliza o comando CNC Siemens SINUMERIK ONE, plataforma de alto desempenho desenvolvida para máquinas-ferramenta complexas e aplicações multieixos.

O sistema integra processamento CNC, controle dos eixos, recursos de programação, simulação e funções avançadas destinadas à produção de geometrias complexas.

SINUMERIK ONE Dynamics

O pacote SINUMERIK ONE Dynamics reúne recursos direcionados à produtividade, qualidade superficial e programação de processos de alta complexidade.

Entre suas funções estão:

1. Correção 3D do raio da ferramenta;
2. Medição da cinemática;
3. ShopMill;
4. Leitura de arquivos DXF;
5. Detecção e processamento de material residual;
6. Simulação 3D;
7. Registro simultâneo;
8. Transformações para superfícies cilíndricas;
9. Advanced Surface;
10. Top Surface;
11. Top Speed Plus;
12. Ciclos de medição;
13. Recursos de memória e processamento externo;
14. Protect MyMachine.

Top Speed Plus para usinagem simultânea

O Top Speed Plus otimiza o processamento de trajetórias complexas, permitindo maior dinâmica dos eixos durante usinagens simultâneas em três e cinco eixos.

O recurso trabalha com filtragem avançada das trajetórias para combinar elevada velocidade de processamento com precisão de contorno e qualidade superficial.

Proteção contra colisões

O Protect MyMachine integra recursos de proteção da máquina e prevenção de colisões por meio de primitivas tridimensionais.

Áreas protegidas e componentes podem ser representados no sistema CNC, permitindo monitorar distâncias mínimas e reduzir o risco de colisões durante preparação, testes e execução dos programas.

Digital Twin e simulação virtual

O ecossistema SINUMERIK ONE permite trabalhar com representação digital da máquina e simulação virtual dos processos.

O Digital Twin reproduz cinemática, ferramentas e condições do equipamento em ambiente virtual, possibilitando testar, validar e otimizar programas CNC antes da execução física na máquina.

Essa abordagem reduz tempos improdutivos de preparação e amplia a segurança na validação de trajetórias multieixos complexas.

Interface de operação Siemens

A plataforma SINUMERIK ONE oferece interface de operação industrial com tela multitouch, recursos de navegação por gestos e arquitetura voltada à programação e acompanhamento de processos CNC complexos.

O SINUMERIK Powerride integra seleção de override e comando de início do ciclo em um único componente, com escala LED, feedback háptico e recursos de ajuste operacional.

Sistemas de medição

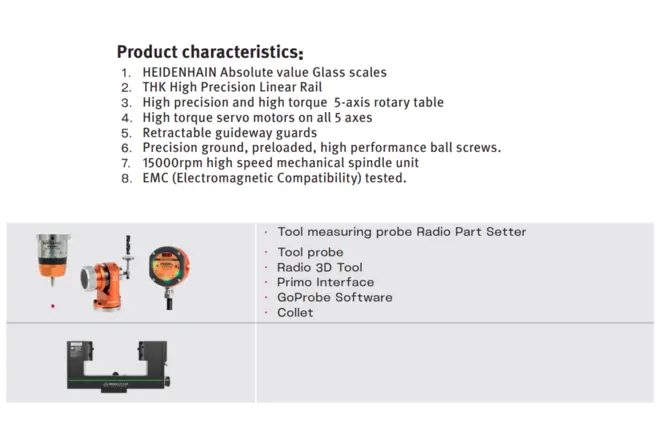

O FU6 Plus pode ser equipado com sistemas de medição de ferramenta e peça para automatizar etapas de referenciamento, presetting e controle do processo.

Entre as soluções disponíveis estão sistemas Renishaw com apalpadores, transmissão por rádio, interface Primo e recursos de medição tridimensional.

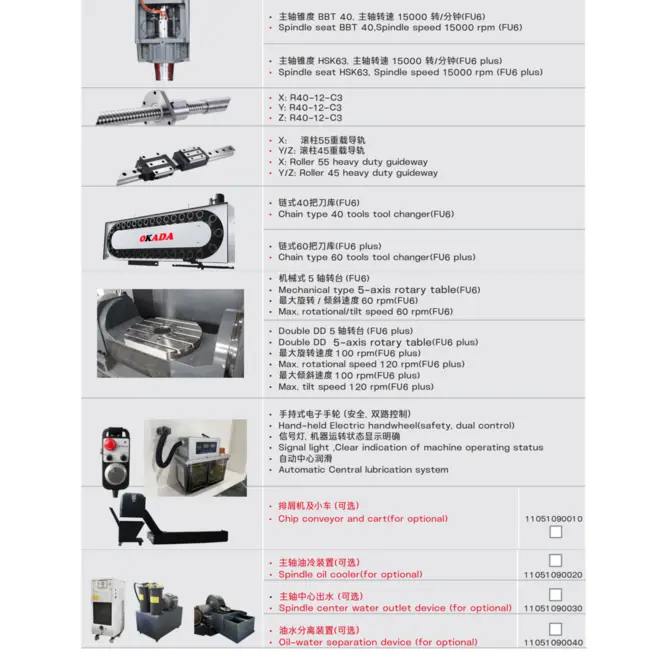

Sistemas auxiliares e opcionais

1. Transportador de cavacos com carrinho coletor;
2. Refrigerador de óleo do spindle;
3. Refrigeração pelo centro do spindle;
4. Separador de óleo e água;
5. Sistemas de medição de ferramentas;
6. Sistemas de medição de peças.

Aplicações

O FU6 Plus é indicado para aplicações industriais de elevada complexidade, nas quais cinco eixos simultâneos, alta dinâmica dos eixos rotativos e grande autonomia de ferramentas permitem concentrar diversas operações em uma única máquina.

1. Moldes e matrizes complexos;
2. Componentes com superfícies tridimensionais;
3. Peças com múltiplos ângulos e faces;
4. Impellers e componentes de geometria complexa;
5. Componentes mecânicos de alta precisão;
6. Ferramentais e peças especiais;
7. Componentes que exigem usinagem simultânea dos cinco eixos;
8. Processos que buscam reduzir múltiplas fixações e operações intermediárias.

Alta capacidade dentro da linha de 5 eixos Carissimi

O FU6 Plus ocupa o nível superior da linha de centros de usinagem 5 eixos simultâneos Carissimi, combinando maior envelope de trabalho, estrutura de aproximadamente 14,5 toneladas, spindle HSK63, magazine de 60 ferramentas e mesa rotobasculante Double DD de elevada dinâmica.

Para aplicações que não exigem esse nível de capacidade, a linha contempla também soluções de menor porte e investimento, permitindo selecionar a plataforma de cinco eixos mais adequada às dimensões, complexidade e produtividade de cada processo.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
