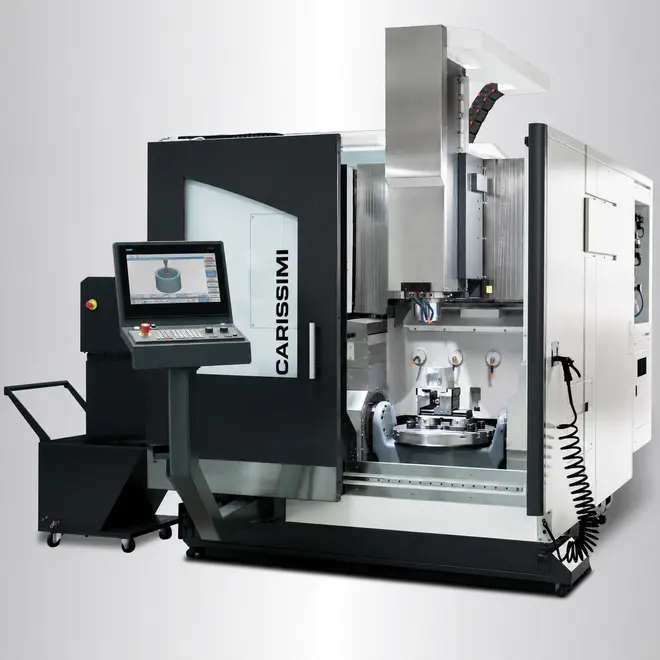

Centro de Usinagem 5 Eixos Simultâneos Carissimi FU5

Centro de Usinagem desenvolvido para 5 eixos simultâneos

O Carissimi FU5 é um centro de usinagem concebido especificamente para aplicações em cinco eixos, integrando os movimentos lineares X, Y e Z aos eixos rotativos A e C em uma única arquitetura de máquina.

Essa concepção permite orientar continuamente a peça em relação à ferramenta durante a usinagem, ampliando o acesso a diferentes faces, ângulos e regiões de geometrias complexas.

Diferentemente de uma máquina convencional de três eixos posteriormente equipada com uma mesa rotativa, o FU5 foi projetado desde a origem como uma plataforma multieixos, com estrutura, acionamentos, mesa, sistema de medição e comando CNC integrados para esse tipo de processo.

Mesa rotobasculante integrada

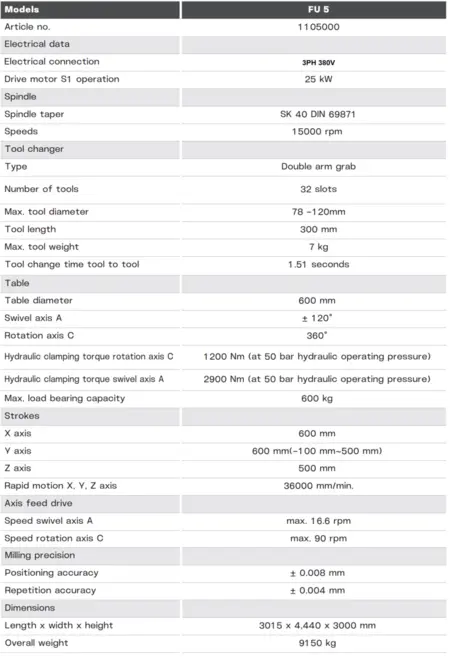

A mesa possui diâmetro de 600 mm e capacidade máxima de 600 kg.

O eixo A apresenta curso angular de ±120°, enquanto o eixo C permite rotação de 360°, proporcionando ampla liberdade de posicionamento da peça durante operações simultâneas.

A velocidade máxima é de 16,6 rpm no eixo basculante A e 90 rpm no eixo rotativo C.

O sistema utiliza elevada capacidade de travamento hidráulico, com torque declarado de 2.900 Nm no eixo A e 1.200 Nm no eixo C, considerando pressão hidráulica de operação de 50 bar.

Spindle SK40 de 15.000 rpm

O FU5 utiliza spindle mecânico SK40 conforme DIN 69871, com rotação máxima de 15.000 rpm.

O conjunto de spindle e motor principal refrigerado a água e configuração inline contribuem para uma arquitetura compacta e adequada a operações de maior velocidade.

A combinação entre cone SK40, alta rotação e movimentação simultânea dos cinco eixos atende operações de fresamento, contorno tridimensional, acabamento de superfícies e fabricação de componentes complexos.

Elevada dinâmica nos cinco eixos

Os cursos lineares são de 600 mm no eixo X, 600 mm no eixo Y e 500 mm no eixo Z.

O eixo Y apresenta faixa indicada de -100 mm a +500 mm, totalizando os 600 mm de curso.

Os eixos X, Y e Z atingem deslocamentos rápidos de até 36.000 mm/min, contribuindo para reduzir tempos improdutivos entre diferentes regiões da peça.

São utilizados servomotores de alto torque nos cinco eixos.

Escalas lineares HEIDENHAIN e guias THK

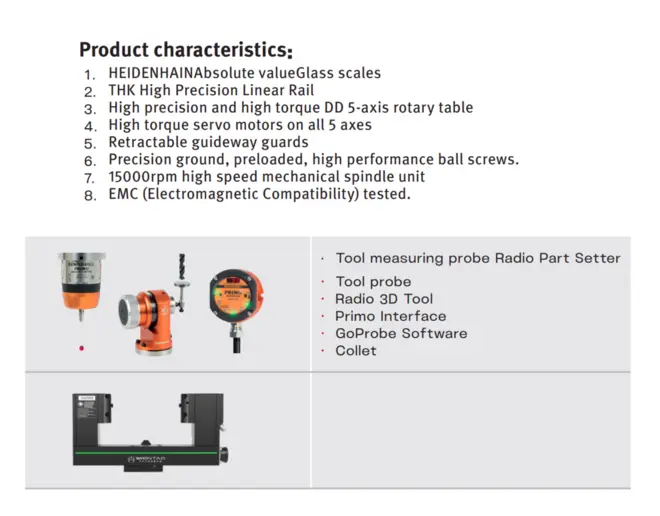

Entre as características construtivas da FU5 estão escalas lineares absolutas HEIDENHAIN e guias lineares THK de alta precisão.

Os fusos são retificados, pré-carregados e destinados a aplicações de elevado desempenho, enquanto as proteções retráteis auxiliam na preservação dos sistemas de movimentação.

Precisão de posicionamento

Possui precisão de posicionamento de ±0,008 mm e repetibilidade de ±0,004 mm para o processo de fresamento.

Esses valores devem ser considerados conforme condições de instalação, temperatura, metodologia de medição e procedimentos de ensaio adotados pelo fabricante.

Magazine automático de 32 ferramentas

O FU5 possui magazine automático com 32 posições e sistema de troca por braço duplo.

O comprimento máximo das ferramentas é de 300 mm, com peso máximo de 7 kg. O diâmetro indicado varia entre 78 e 120 mm conforme a disposição das ferramentas no magazine.

O tempo de troca ferramenta a ferramenta é de aproximadamente 1,51 segundo.

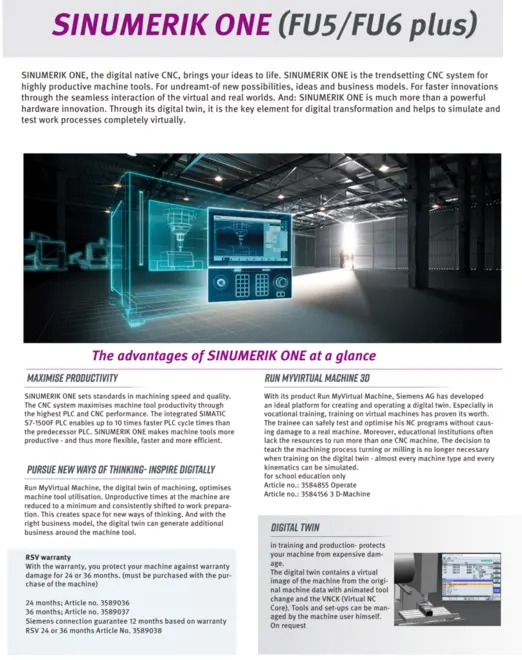

Siemens SINUMERIK ONE

O FU5 pode ser configurado com o comando CNC Siemens SINUMERIK ONE, plataforma desenvolvida para máquinas-ferramenta de elevada produtividade e aplicações multieixos.

O sistema integra recursos avançados de processamento CNC, controle de movimento, simulação e tecnologias voltadas à programação e usinagem de superfícies complexas.

A máquina inclui recursos do pacote SINUMERIK ONE Dynamics, entre eles correção 3D do raio da ferramenta, medição de cinemática, simulação 3D, ciclos de medição, recursos para superfícies avançadas e funções destinadas à usinagem simultânea em 5 eixos.

Recursos para superfícies complexas

Entre os recursos apresentados no material do SINUMERIK ONE está o Top Speed Plus, voltado ao processamento de trajetórias com elevada dinâmica e qualidade superficial.

Esse tipo de recurso é particularmente relevante em aplicações de moldes, matrizes, superfícies tridimensionais e componentes nos quais a suavidade da trajetória interfere diretamente no acabamento final.

Proteção e simulação do processo

O comando também apresenta recursos como Protect MyMachine e proteção contra colisões baseada em primitivas 3D, além de ferramentas de simulação e representação da cinemática da máquina.

A disponibilidade efetiva de cada pacote, licença ou função deverá ser confirmada na configuração técnico-comercial específica da máquina.

Estrutura projetada para estabilidade

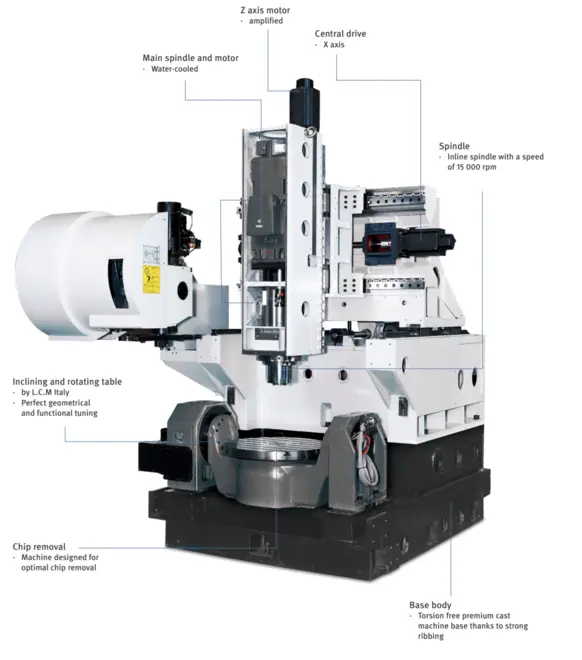

O FU5 utiliza base fundida com reforços estruturais, desenvolvida para oferecer elevada rigidez torsional durante movimentos simultâneos.

A arquitetura também foi concebida para favorecer a remoção dos cavacos da área de trabalho, aspecto especialmente importante em processos multieixos com diferentes orientações da peça.

Sistemas de medição e opcionais

A máquina pode receber sistemas adicionais de medição de ferramenta e peça, ampliando a automação das etapas de preparação, referenciamento e controle do processo.

Entre os recursos apresentados estão sistemas de apalpação e medição Renishaw, conforme a configuração selecionada.

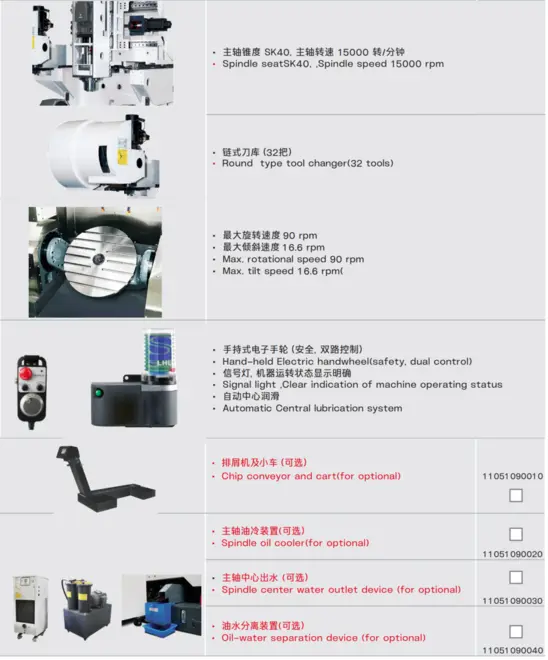

Também estão disponíveis opcionais como:

1. Transportador de cavacos com carrinho coletor;
2. Refrigerador de óleo do spindle;
3. Refrigeração pelo centro do spindle;
4. Separador de óleo e água;
5. Sistemas de medição de ferramentas;
6. Sistemas de medição da peça.

Aplicações

O FU5 é indicado para componentes nos quais a combinação entre complexidade geométrica, múltiplas faces e necessidade de reduzir reposicionamentos justifica uma plataforma dedicada de cinco eixos simultâneos.

1. Moldes e matrizes;
2. Componentes mecânicos complexos;
3. Peças com superfícies tridimensionais;
4. Componentes com múltiplas faces e ângulos;
5. Impellers e geometrias semelhantes, conforme dimensões e processo;
6. Componentes de precisão;
7. Fabricação de peças especiais;
8. Processos que buscam concentrar múltiplas operações em uma única fixação.

Da entrada em 5 eixos à usinagem multieixos de alta capacidade

Para pequenas e médias produções de peças menores e processos com cargas de corte controladas, a Carissimi também dispõe de uma solução de entrada para usinagem em cinco eixos, com menor investimento.

O FU5 ocupa um nível superior dentro desse portfólio, sendo uma plataforma industrial concebida especificamente para 5 eixos simultâneos, com mesa integrada, escalas absolutas, elevada dinâmica e recursos avançados de controle CNC.

Modalidade de fornecimento

Equipamento fornecido sob consulta e sob encomenda, por meio de importação direta pelo cliente. A aquisição internacional e a nacionalização são realizadas pelo próprio cliente, utilizando seu CNPJ e habilitação para importação.

A Carissimi atua na especificação técnica, definição da configuração, negociação comercial, interface com o fabricante e acompanhamento do fornecimento. A Proforma Invoice e a Commercial Invoice são emitidas diretamente pelo fabricante estrangeiro em nome do cliente importador.

As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
