Centro de Usinagem Vertical de Grande Porte TopTech F900 CNC

Centro de Usinagem Vertical de Grande Porte TopTech F900 CNC

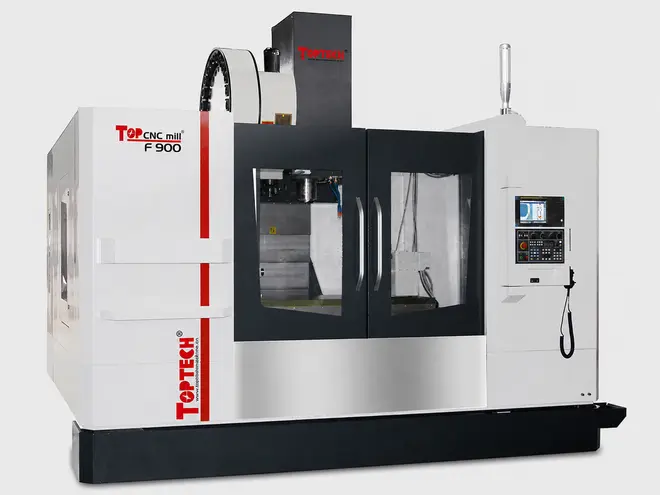

O TopTech F900 CNC é um centro de usinagem vertical de grande porte desenvolvido para operações que exigem ampla área útil, elevada capacidade de carga e estrutura robusta para usinagem de peças maiores e mais pesadas.

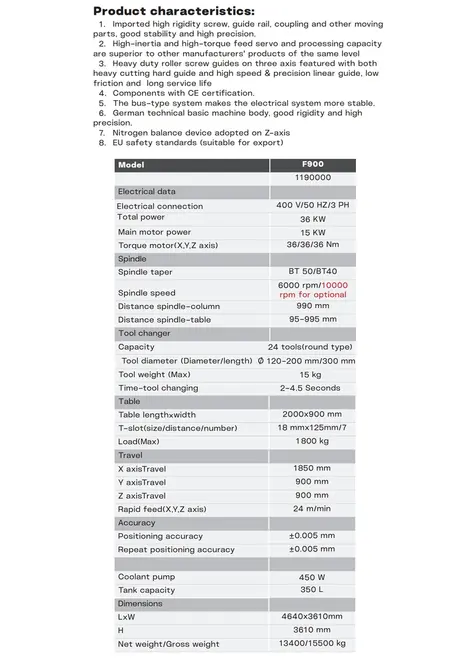

Com cursos de 1.850 mm no eixo X, 900 mm no eixo Y e 900 mm no eixo Z, o equipamento atende aplicações industriais que envolvem placas, bases, moldes, estruturas, dispositivos e componentes de grande porte.

Spindle BT50 ou BT40

A F900 pode ser configurada com spindle BT50 ou BT40, conforme a necessidade da aplicação.

Na configuração padrão, o catálogo informa rotação de 6.000 rpm, com possibilidade de versão opcional de até 10.000 rpm.

O motor principal possui 15 kW, enquanto os servomotores dos eixos X, Y e Z contam com torque de 36 Nm, reforçando o posicionamento da F900 como uma máquina voltada a operações mais pesadas e peças de maiores dimensões.

Área de trabalho ampliada

A mesa mede 2.000 x 900 mm e suporta até 1.800 kg de carga, permitindo o uso de peças grandes, placas de fixação, dispositivos especiais e mesas rotativas.

A distância entre spindle e mesa varia de 95 a 995 mm, oferecendo boa capacidade para peças altas e montagem de opcionais.

Estrutura robusta para usinagem pesada

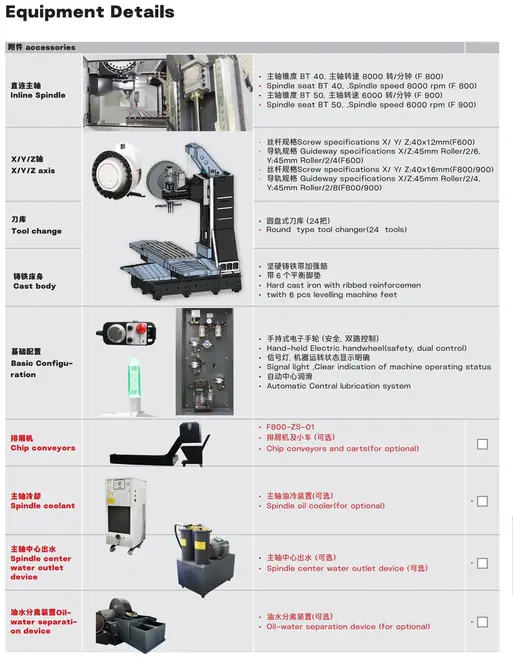

O projeto da F900 utiliza guias lineares de rolos de alta capacidade e estrutura em ferro fundido reforçado, combinando rigidez e estabilidade para operações de desbaste e acabamento.

Seu peso líquido aproximado de 13.400 kg contribui para maior estabilidade dinâmica e melhor comportamento em usinagem de peças grandes.

Trocador automático de ferramentas

A máquina conta com magazine circular para 24 ferramentas. O peso máximo por ferramenta é de 15 kg, permitindo a utilização de ferramentas maiores, adequadas a aplicações mais exigentes.

O tempo de troca informado no catálogo é de 2 a 4,5 segundos.

Comando CNC

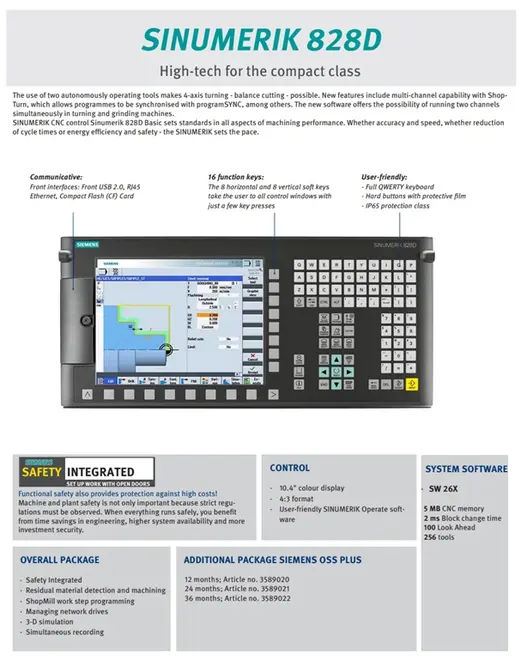

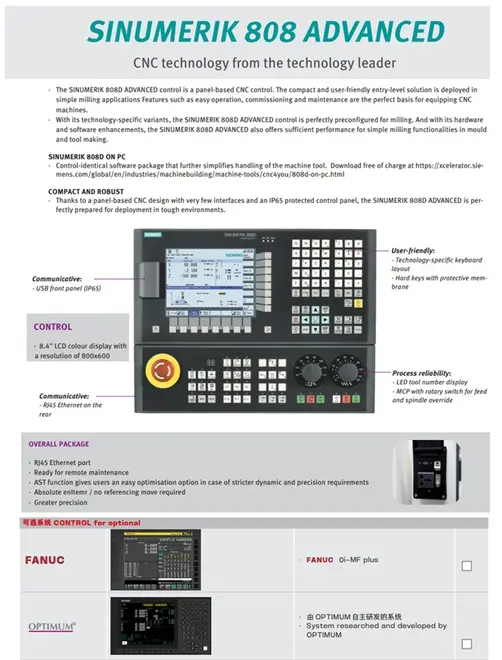

A F900 pode ser configurada com comando Siemens SINUMERIK 808D Advanced ou Siemens SINUMERIK 828D, conforme a necessidade da aplicação.

Também pode ser avaliada uma configuração com comando FANUC 0i-MF Plus, de acordo com a disponibilidade e a definição comercial do fornecimento.

Principais aplicações

1. Usinagem de peças de grande porte;
2. Fabricação de moldes, matrizes e cavidades;
3. Usinagem de bases, placas e estruturas industriais;
4. Fabricação de dispositivos e sistemas especiais de fixação;
5. Produção de componentes para máquinas e equipamentos;
6. Serviços de usinagem técnica e produção sob demanda;
7. Aplicações com quarto e quinto eixos.

Opcionais

1. Spindle BT50 ou BT40;
2. Spindle com rotação opcional de até 10.000 rpm;
3. Comando Siemens SINUMERIK 828D;
4. Comando FANUC 0i-MF Plus;
5. Transportador de cavacos com carrinho coletor;
6. Resfriador de óleo do spindle;
7. Refrigeração pelo centro do spindle;
8. Separador óleo-água;

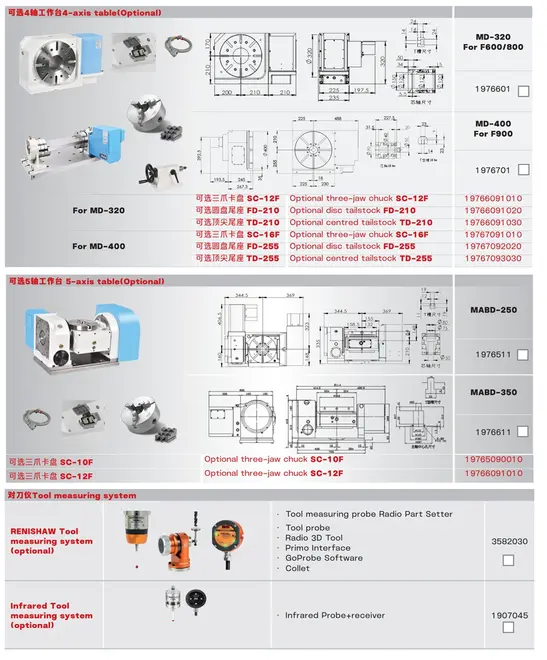

9. Mesa rotativa de quarto eixo MD-400;
10. Mesa basculante de quinto eixo MABD-350;
11. Sistema Renishaw de medição de ferramenta e peça;
12. Sistema infravermelho de medição.

Como funciona o fornecimento

Equipamento fornecido sob consulta, por meio de importação direta do fabricante. A aquisição internacional e a nacionalização são realizadas pelo cliente, utilizando seu próprio CNPJ e habilitação para importar.

A Carissimi atua na especificação técnica, intermediação comercial e acompanhamento do fornecimento. As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas em proposta técnico-comercial.

Observação: as especificações podem variar conforme a configuração de spindle BT50 ou BT40, rotação máxima escolhida, comando CNC, opcionais e configuração final do equipamento. Os dados devem ser confirmados na proposta técnico-comercial.
