Descrição do produto

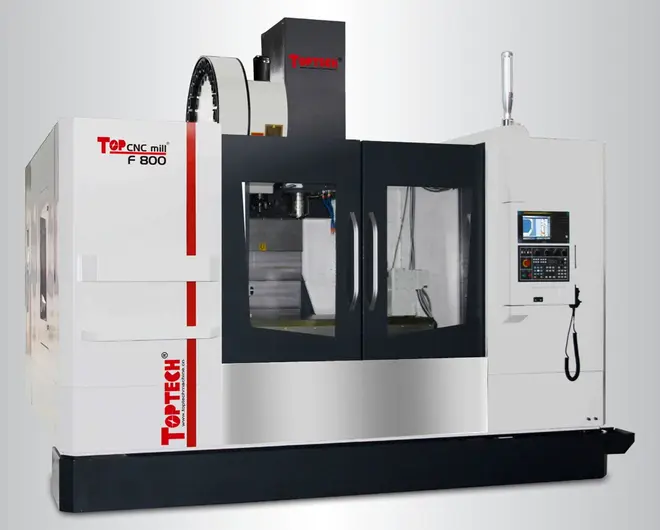

Centro de Usinagem Vertical de Grande Porte TopTech F800 CNC
O TopTech F800 CNC é um centro de usinagem vertical de grande porte desenvolvido para aplicações industriais que exigem amplo envelope de trabalho, elevada capacidade de carga e estabilidade estrutural durante a usinagem.
Com cursos de 1.500 mm no eixo X, 800 mm no eixo Y e 800 mm no eixo Z, a máquina atende à fabricação de componentes, moldes, placas, bases, dispositivos e peças industriais de maiores dimensões.
Configurações de spindle BT50 ou BT40
A F800 utiliza motor principal de 15 kW e pode ser configurada com spindle BT50 ou BT40, conforme a aplicação e o tipo de ferramenta utilizado.
A rotação máxima informada para a configuração padrão é de 8.000 rpm, podendo ser avaliada uma versão opcional com rotação de até 10.000 rpm.
A possibilidade de configuração com cone BT50 amplia a utilização de ferramentas de maior porte e peso, enquanto a configuração BT40 pode atender aplicações que priorizam maior versatilidade e velocidade de rotação.
Envelope de trabalho de 1.500 x 800 x 800 mm
A mesa de 1.700 x 800 mm suporta peças, dispositivos e conjuntos de fixação com peso de até 1.600 kg.
A distância entre o spindle e a mesa varia de 120 a 920 mm, oferecendo espaço para peças altas, placas de fixação, mesas rotativas e sistemas especiais de posicionamento.
Estrutura de grande porte
Com peso líquido aproximado de 12.800 kg, a F800 possui estrutura em ferro fundido reforçado, guias lineares de rolos e sistema de balanceamento por nitrogênio no eixo Z.
A elevada massa estrutural contribui para a estabilidade durante a usinagem de peças maiores e para a redução de vibrações em operações de fresamento, furação, acabamento e fabricação de cavidades.
Os servomotores dos eixos X, Y e Z possuem torque informado de 27 Nm, enquanto o avanço rápido alcança até 24 m/min.
Magazine para 24 ferramentas
O trocador automático possui magazine circular com capacidade para 24 ferramentas. O peso máximo informado por ferramenta é de 15 kg, compatível com a utilização de conjuntos de maior porte.
O magazine permite organizar ferramentas para desbaste, acabamento, furação, rosqueamento, mandrilamento e medição, reduzindo intervenções manuais durante ciclos de usinagem mais completos.
Versão elevada F800H
Para aplicações que exigem maior espaço vertical, especialmente na instalação de mesas rotativas ou sistemas de quarto eixo de maior altura, pode ser fornecida a versão elevada F800H.
A disponibilidade, as dimensões adicionais e as alterações técnicas da versão F800H devem ser confirmadas na proposta técnico-comercial.
Comando CNC

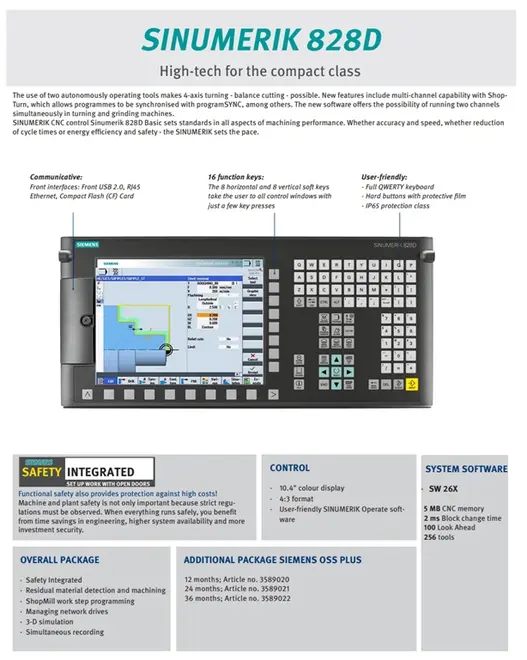

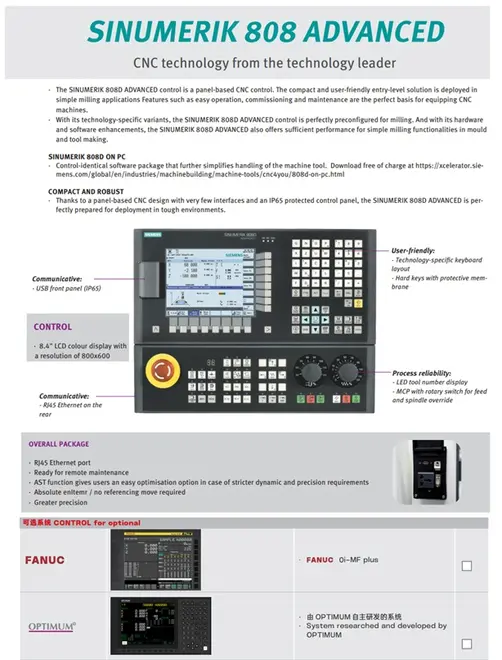

A F800 pode ser configurada com comando Siemens SINUMERIK 808D Advanced ou SINUMERIK 828D, conforme os recursos exigidos pela aplicação.
Também pode ser avaliada uma configuração com comando FANUC 0i-MF Plus, de acordo com a disponibilidade e a especificação técnico-comercial definida com o fabricante.
Principais aplicações
- Fabricação de peças e componentes industriais de grande porte;
- Usinagem de placas, bases e estruturas de máquinas;
- Usinagem de moldes e matrizes;
- Fabricação de dispositivos e sistemas especiais de fixação;
- Produção de peças especiais e pequenos e médios lotes;
- Usinagem de cavidades, contornos e superfícies;
- Componentes para máquinas, energia e equipamentos industriais;
- Aplicações com quarto ou quinto eixo.
Opcionais
- Configuração de spindle BT50 ou BT40;
- Spindle com rotação de até 10.000 rpm;
- Versão elevada F800H;
- Comando Siemens SINUMERIK 828D;
- Comando FANUC 0i-MF Plus;

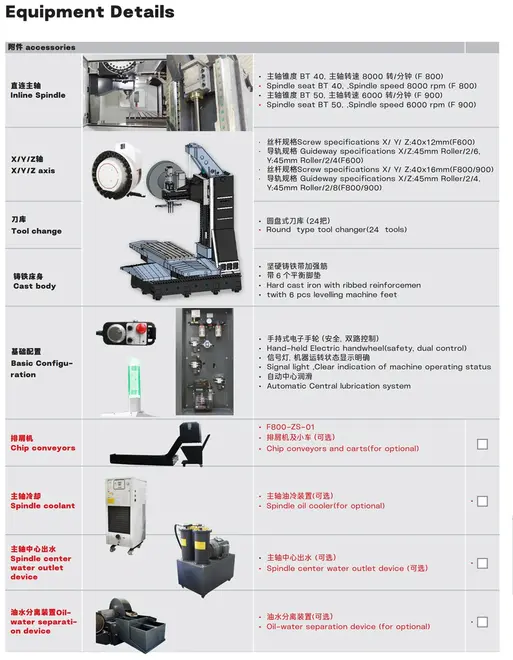

- Transportador de cavacos com carrinho coletor;
- Resfriador de óleo do spindle;
- Refrigeração pelo centro do spindle;
- Separador de óleo e fluido refrigerante;

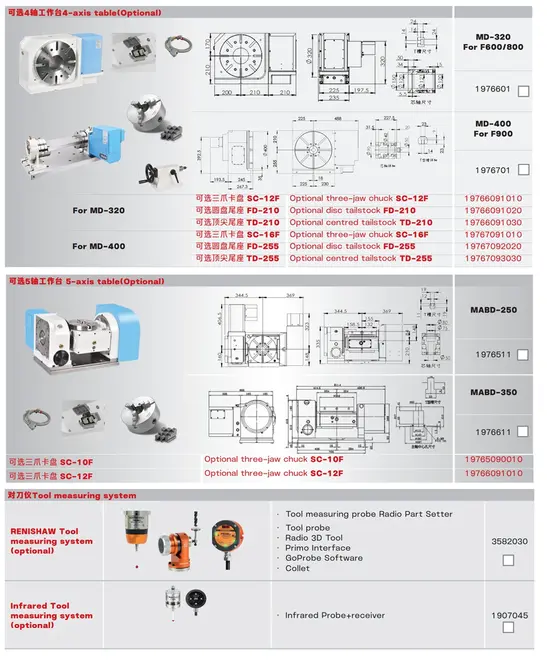

- Mesa rotativa de quarto eixo;
- Contraponto para quarto eixo;
- Mesa basculante para quarto e quinto eixos;
- Sistema Renishaw de medição de ferramentas e peças;
- Sistema infravermelho de medição.
Como funciona o fornecimento
Equipamento fornecido sob consulta, por meio de importação direta do fabricante. A aquisição internacional e a nacionalização são realizadas pelo cliente, utilizando seu próprio CNPJ e habilitação para importar.
A Carissimi atua na especificação técnica, configuração da máquina, intermediação comercial e acompanhamento do fornecimento. As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.

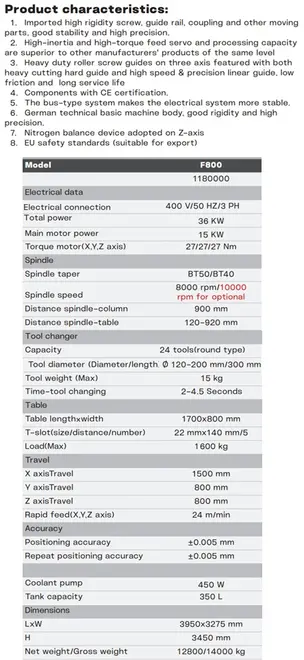

Informações Técnicas
| Especificação | |
|---|---|
| Modelo | F80 |
| Nº do item | 1108000 |
Dados elétricos |
|
| Conexão elétrica | 400 V / 50 Hz / 3 fases |
| Potência total | 7 kW |
| Potência do motor do spindle em operação S1 | 3,7 kW |
| Torque dos motores dos eixos X, Y e Z | 6 / 6 / 11 Nm |
Spindle |
|
| Cone do spindle | BT40 |
| Velocidade do spindle | 10.000 rpm |
| Distância entre spindle e coluna | 370 mm |
| Distância entre spindle e mesa | 100–550 mm |
Trocador de ferramentas |
|
| Capacidade | 12 ferramentas, tipo carrossel |
| Diâmetro / comprimento da ferramenta | Ø 70–75 mm / 200 mm |
| Peso máximo da ferramenta | 6 kg |
| Tempo de troca da ferramenta | 2–6 segundos |
Mesa |
|
| Comprimento × largura da mesa | 800 × 260 mm |
| Ranhura T: tamanho / distância / quantidade | 16 mm / 50 mm / 5 |
| Carga máxima | 200 kg |
Cursos |
|
| Curso do eixo X | 450 mm |
| Curso do eixo Y | 300 mm |
| Curso do eixo Z | 450 mm |
| Avanço rápido nos eixos X, Y e Z | 18 m/min |
Precisão |
|
| Precisão de posicionamento | ±0,008 mm |
| Precisão de repetibilidade | ±0,008 mm |
Bomba de refrigeração |
|
| Potência do motor da bomba de refrigeração | 450 W |
| Capacidade do tanque | 80 L |
Dimensões |
|
| Dimensões gerais (C × L × A) | 1903 × 1671 × 1950 mm |
| Dimensões da embalagem (C × L × A) | 2010 × 1820 × 2280 mm |
| Peso | 2300 / 2550 kg |
