Descrição do produto

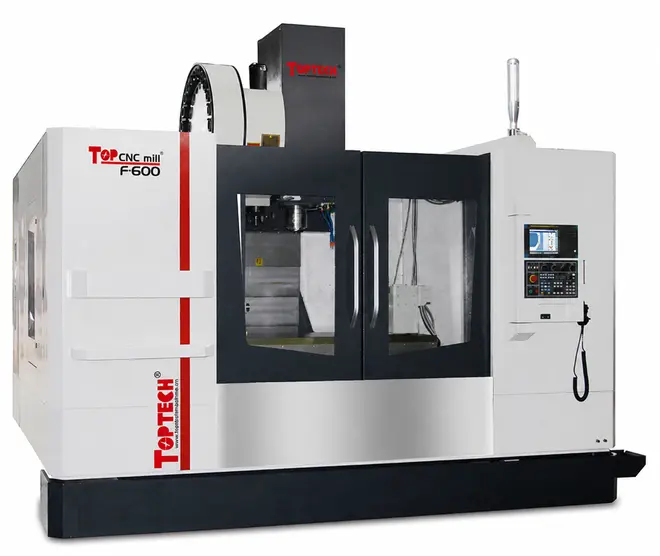

Centro de Usinagem Vertical de Grande Porte BT40 TopTech F600 CNC
O TopTech F600 CNC é um centro de usinagem vertical de grande porte desenvolvido para aplicações industriais que exigem maior envelope de trabalho, elevada capacidade de carga e estabilidade estrutural durante a usinagem.
Com estrutura em ferro fundido reforçado, guias lineares de rolos, servomotores de avanço de alto torque e sistema de balanceamento por nitrogênio no eixo Z, a máquina atende à fabricação de componentes, bases, placas, moldes, dispositivos e peças industriais de maiores dimensões.
Spindle BT40 com motor principal de 15 kW
A configuração informada para a F600 utiliza spindle com cone BT40, motor principal de 15 kW e rotação máxima de 8.000 rpm. Conforme a configuração selecionada, pode ser fornecida uma versão opcional com rotação de até 10.000 rpm.
A combinação entre potência, estrutura e capacidade de ferramenta permite executar operações de fresamento, furação, rosqueamento, acabamento e usinagem de cavidades em peças de médio e grande porte.
Envelope de trabalho de 1.250 x 700 x 700 mm
A F600 oferece cursos de 1.250 mm no eixo X, 700 mm no eixo Y e 700 mm no eixo Z. A mesa de 1.400 x 700 mm suporta peças, dispositivos e conjuntos de fixação com peso de até 1.100 kg.
A distância entre o spindle e a mesa varia de 150 a 850 mm, permitindo trabalhar com diferentes alturas de peças, morsas, placas, mesas rotativas e sistemas especiais de fixação.
Estrutura de grande porte
Com peso líquido aproximado de 9.000 kg, a F600 apresenta uma estrutura significativamente mais robusta do que os centros verticais convencionais de menor porte. A maior massa contribui para a estabilidade durante a usinagem e para a redução de vibrações em operações com peças e dispositivos maiores.
Os três eixos utilizam servomotores com torque informado de 27 Nm e avanço rápido de até 32 m/min.
Magazine para 24 ferramentas
O trocador automático possui magazine circular com capacidade para 24 ferramentas BT40. O tempo de troca informado varia entre 1,5 e 2,5 segundos.
A capacidade do magazine permite organizar ferramentas para desbaste, acabamento, furação, rosqueamento, escareamento e medição, reduzindo intervenções manuais durante ciclos mais completos.
Comando CNC

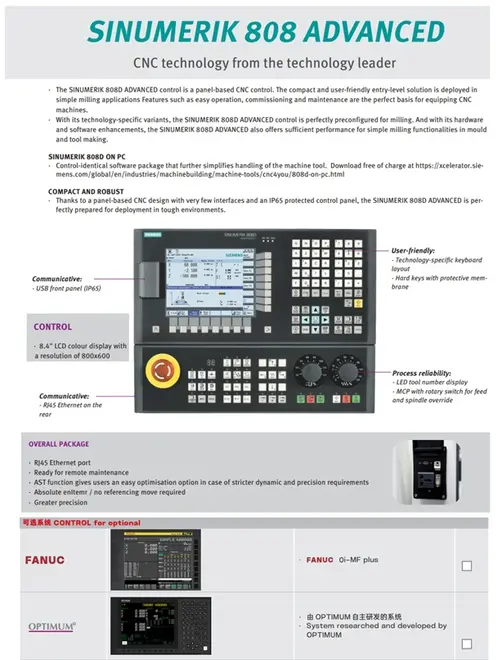

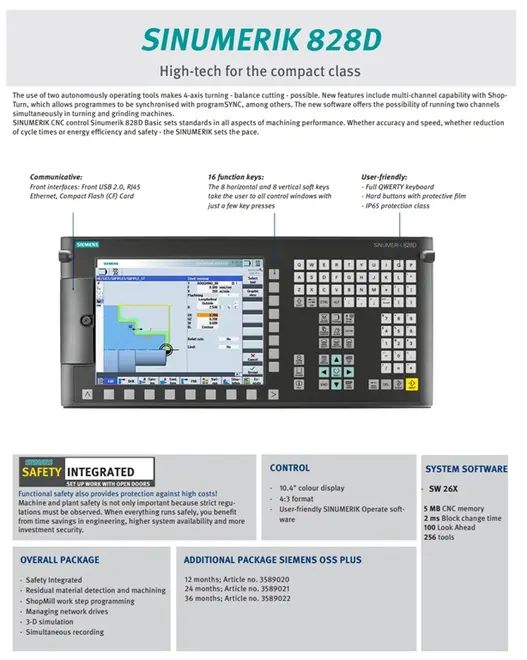

A F600 pode ser configurada com comando Siemens SINUMERIK 808D Advanced ou SINUMERIK 828D, conforme os recursos exigidos pela aplicação.
Também pode ser avaliada uma configuração com comando FANUC 0i-MF Plus, de acordo com a disponibilidade e a especificação técnico-comercial definida com o fabricante.
Principais aplicações
- Fabricação de peças e componentes industriais de maior porte;
- Usinagem de bases, placas e estruturas de máquinas;
- Ferramentarias e fabricação de dispositivos;
- Usinagem de moldes e matrizes;
- Produção de peças especiais e pequenos e médios lotes;
- Usinagem de cavidades, contornos e superfícies;
- Manutenção industrial e fabricação sob encomenda;
- Aplicações com quarto ou quinto eixo.

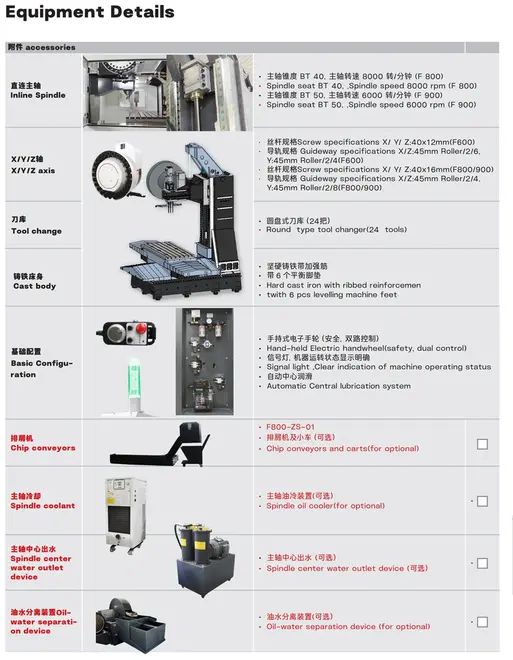

Opcionais
- Spindle BT40 com rotação de até 10.000 rpm;
- Comando Siemens SINUMERIK 828D;
- Comando FANUC 0i-MF Plus;
- Transportador de cavacos com carrinho coletor;
- Resfriador de óleo do spindle;
- Refrigeração pelo centro do spindle;
- Separador de óleo e fluido refrigerante;

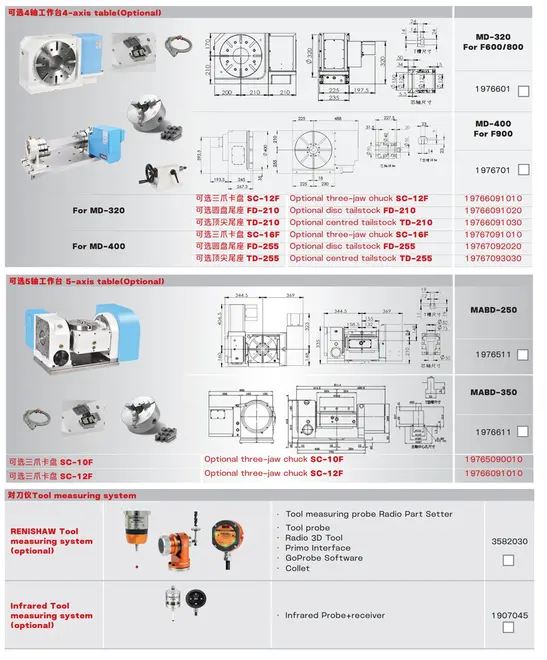

- Mesa rotativa de quarto eixo;
- Contraponto para quarto eixo;
- Mesa basculante para quarto e quinto eixos;
- Sistema Renishaw de medição de ferramentas e peças;
- Sistema infravermelho de medição.
Como funciona o fornecimento
Equipamento fornecido sob consulta, por meio de importação direta do fabricante. A aquisição internacional e a nacionalização são realizadas pelo cliente, utilizando seu próprio CNPJ e habilitação para importar.
A Carissimi atua na especificação técnica, configuração da máquina, intermediação comercial e acompanhamento do fornecimento. As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.

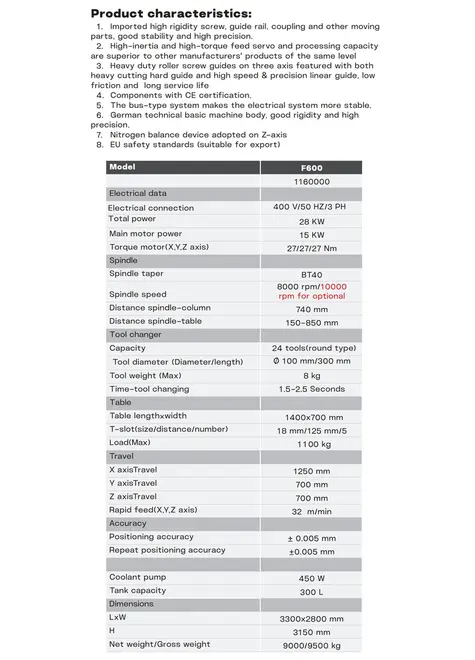

Informações Técnicas
| Modelo | F600 CNC |
| Número do item | 1160000 |
Dados elétricos e acionamentos |
|
| Conexão elétrica informada no catálogo | 400 V / 50 Hz / 3 fases |
| Potência total | 28 kW |
| Potência do motor principal | 15 kW |
| Torque dos motores X / Y / Z | 27 / 27 / 27 Nm |
Spindle |
|
| Cone do spindle | BT40 |
| Rotação máxima na configuração padrão | 8.000 rpm |
| Rotação máxima opcional | 10.000 rpm |
| Distância entre spindle e coluna | 740 mm |
| Distância entre spindle e mesa | 150–850 mm |
Trocador de ferramentas |
|
| Tipo | Magazine circular |
| Capacidade | 24 ferramentas |
| Diâmetro máximo da ferramenta | 100 mm |
| Comprimento máximo da ferramenta | 300 mm |
| Peso máximo por ferramenta | 8 kg |
| Tempo de troca | 1,5–2,5 segundos |
Mesa |
|
| Dimensões da mesa | 1.400 x 700 mm |
| Rasgos T | 18 mm / 125 mm / 5 rasgos |
| Carga máxima sobre a mesa | 1.100 kg |
Cursos e desempenho |
|
| Curso do eixo X | 1.250 mm |
| Curso do eixo Y | 700 mm |
| Curso do eixo Z | 700 mm |
| Avanço rápido X / Y / Z | 32 m/min |
| Precisão de posicionamento | ±0,005 mm |
| Repetibilidade | ±0,005 mm |
Sistema de refrigeração |
|
| Potência da bomba de refrigeração | 450 W |
| Capacidade do reservatório | 300 litros |
Dimensões e peso |
|
| Comprimento aproximado | 3.300 mm |
| Largura aproximada | 2.800 mm |
| Altura aproximada | 3.150 mm |
| Peso líquido / bruto | 9.000 / 9.500 kg |
Observação: as especificações podem variar conforme a rotação do spindle, comando CNC, tensão e frequência elétrica, opcionais e configuração final selecionada. Os dados devem ser confirmados na proposta técnico-comercial.
