Centro de Usinagem Vertical Compacto BT30 TopTech F50
O TopTech F50 é um centro de usinagem vertical compacto desenvolvido para aplicações que exigem maior rigidez, potência e capacidade de trabalho do que os centros CNC de entrada, sem ocupar o espaço de um centro de usinagem convencional de grande porte.
Com estrutura de aproximadamente 1.423 kg, spindle BT30 de 8.000 rpm, mesa com capacidade para 100 kg e motor principal de 3,7 kW, a máquina atende serviços de prototipagem, fabricação de dispositivos, manutenção industrial, ferramentarias e produção de componentes em pequenos e médios lotes.
Maior capacidade estrutural
A mesa de 690 x 230 mm e os cursos de 360 mm no eixo X, 240 mm no eixo Y e 330 mm no eixo Z permitem trabalhar com peças e dispositivos maiores, mantendo uma configuração compacta.
Comando CNC

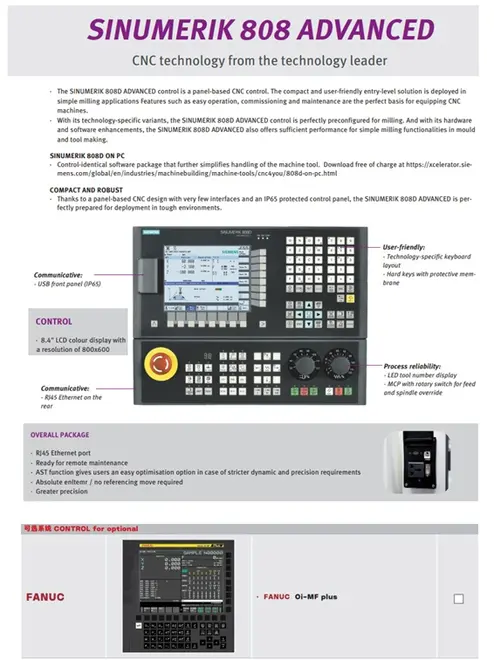

A configuração apresentada utiliza o comando Siemens SINUMERIK 808D Advanced. O comando FANUC 0i-MF Plus pode ser especificado como opcional, conforme disponibilidade e proposta técnico-comercial.
Trocador automático de ferramentas
O trocador automático possui capacidade para oito ferramentas BT30, reduzindo intervenções manuais e permitindo executar diferentes operações em um mesmo ciclo de usinagem.
Aplicações
- Fabricação de dispositivos e componentes;
- Ferramentarias de pequeno porte;
- Manutenção industrial;
- Prototipagem funcional;
- Ensino técnico e superior;
- Produção de pequenos e médios lotes.
Opcionais

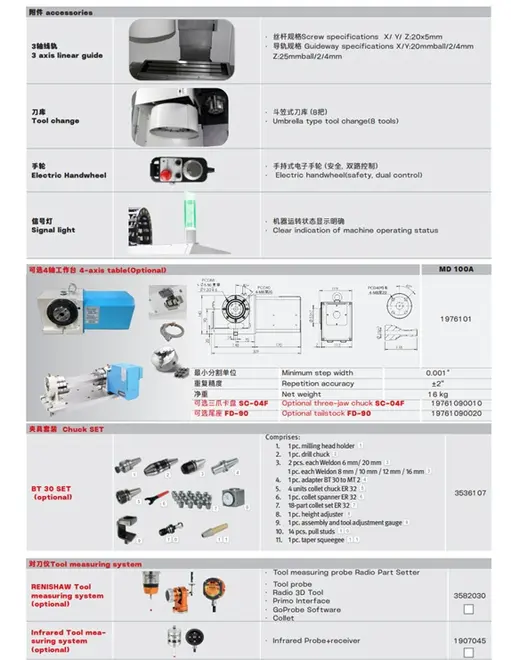

- Comando FANUC 0i-MF Plus;
- Quarto eixo rotativo;
- Contraponto para quarto eixo;
- Conjunto de ferramentas e porta-ferramentas BT30;
- Sistema Renishaw de medição de ferramentas;
- Sistema infravermelho de medição.
Modalidade de fornecimento
Equipamento fornecido sob consulta, por meio de importação direta do fabricante. A aquisição internacional e a nacionalização são realizadas pelo cliente, utilizando seu próprio CNPJ e habilitação para importar.
A Carissimi atua na especificação técnica, configuração da máquina, intermediação comercial e acompanhamento do fornecimento. As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
Informações Técnicas

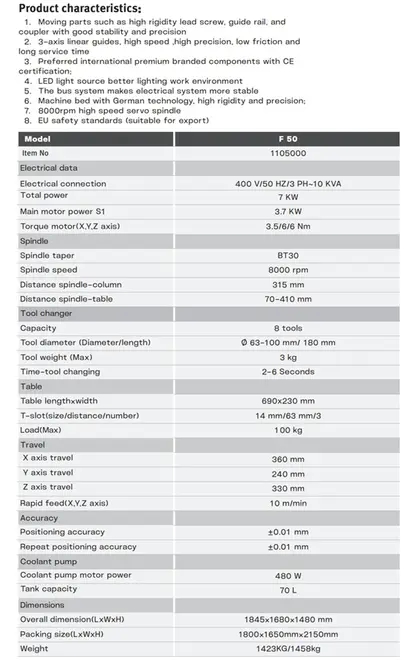

| Modelo | F50 |
Número do item |
1105000 |
Dados elétricos e acionamentos |
|
| Conexão elétrica informada no catálogo | 400 V / 50 Hz / 3 fases / aproximadamente 10 kVA |
| Potência total | 7 kW |
| Motor principal em regime S1 | 3,7 kW |
| Torque dos motores X / Y / Z | 3,5 / 6 / 6 Nm |
Spindle |
|
| Cone do spindle | BT30 |
| Rotação máxima | 8.000 rpm |
| Distância entre spindle e coluna | 315 mm |
| Distância entre spindle e mesa | 70–410 mm |
Trocador de ferramentas |
|
| Capacidade | 8 ferramentas |
| Diâmetro máximo da ferramenta | 63–100 mm, conforme posições adjacentes |
| Comprimento máximo da ferramenta | 180 mm |
| Peso máximo por ferramenta | 3 kg |
| Tempo de troca | 2–6 segundos |
Mesa |
|
| Dimensões da mesa | 690 x 230 mm |
| Rasgos T | 14 mm / 63 mm / 3 rasgos |
| Carga máxima | 100 kg |
Cursos e desempenho |
|
| Curso do eixo X | 360 mm |
| Curso do eixo Y | 240 mm |
| Curso do eixo Z | 330 mm |
| Avanço rápido X / Y / Z | 10 m/min |
| Precisão de posicionamento | ±0,01 mm |
| Repetibilidade | ±0,01 mm |
Refrigeração |
|
| Potência da bomba | 480 W |
| Capacidade do reservatório | 70 litros |
Dimensões e peso |
|
| Dimensões informadas | 1.845 x 1.680 x 1.480 mm |
| Dimensões informadas da embalagem | 1.800 x 1.650 x 2.150 mm |
| Peso líquido / bruto | 1.423 / 1.458 kg |
Observação: as dimensões gerais e da embalagem apresentadas pelo fabricante precisam ser confirmadas antes da emissão da proposta, pois a sequência de medidas indicada no catálogo pode conter inconsistência.
