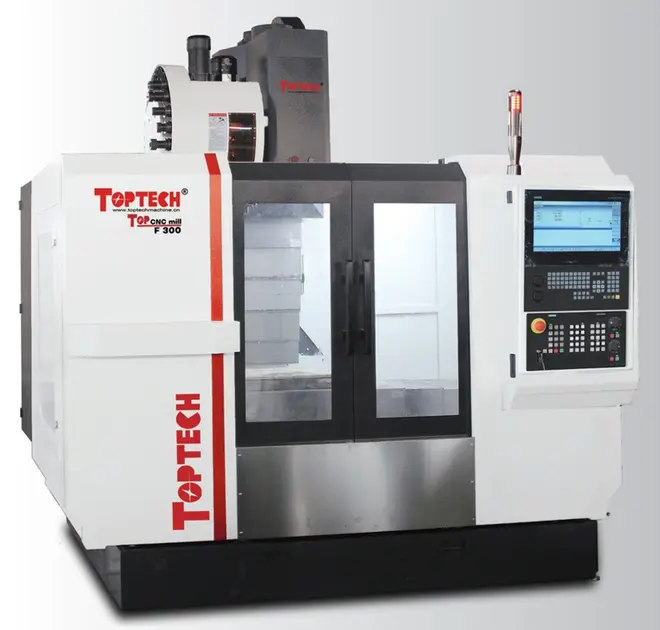

Centro de Usinagem Vertical BT40 TopTech F300 CNC
O TopTech F300 CNC é um centro de usinagem vertical desenvolvido para aplicações industriais que exigem maior envelope de trabalho, rigidez estrutural, velocidade de posicionamento e capacidade de ferramentas.
Com cursos de 1.100 mm no eixo X, 650 mm no eixo Y e 650 mm no eixo Z, a máquina atende à fabricação de componentes industriais, bases, placas, dispositivos, moldes, matrizes e peças de médio porte.
Spindle BT40 de 10.000 rpm
A configuração principal utiliza spindle com cone BT40, rotação máxima de 10.000 rpm e motor principal de 11 kW. Essa combinação oferece flexibilidade para operações de fresamento, furação, rosqueamento, acabamento e usinagem de cavidades.
Conforme a aplicação, pode ser avaliada uma configuração opcional com spindle BT50, potência de até 15 kW e rotação máxima informada de 8.000 rpm. Essa alternativa amplia a capacidade para ferramentas maiores e processos que exigem maior robustez.
Envelope de trabalho de 1.100 x 650 x 650 mm
A mesa de 1.200 x 600 mm suporta peças, dispositivos e conjuntos de fixação com peso de até 800 kg. A distância entre o spindle e a mesa varia de 120 a 770 mm, proporcionando espaço para peças e sistemas de fixação de diferentes alturas.
O avanço rápido de até 36 m/min nos eixos X, Y e Z reduz os tempos de movimentação e contribui para maior produtividade em ciclos com múltiplas operações.
Magazine para 24 ferramentas
O trocador automático tipo disco possui capacidade para 24 ferramentas e tempo de troca informado entre 1,5 e 2,5 segundos.
Essa capacidade permite organizar ferramentas para desbaste, acabamento, furação, rosqueamento, escareamento e medição, reduzindo intervenções manuais durante o processo produtivo.
Estrutura e movimentação
A estrutura em ferro fundido com reforços foi projetada para oferecer estabilidade durante a usinagem. A máquina utiliza guias lineares nos três eixos, combinando capacidade de carga, velocidade de deslocamento, baixo atrito e precisão de posicionamento.

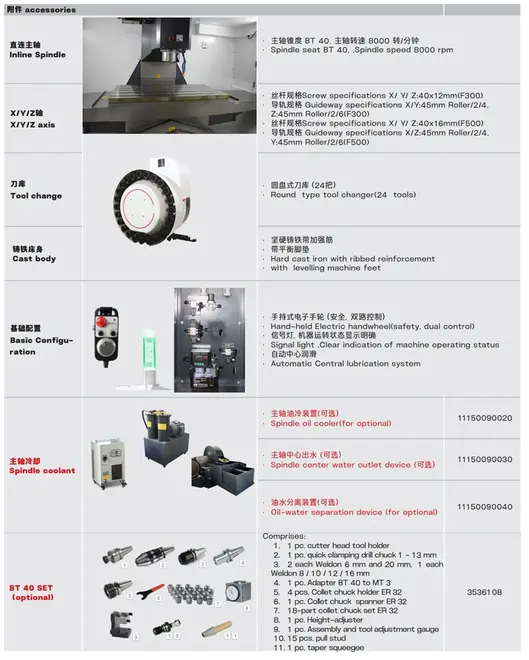

O sistema inclui lubrificação central automática, volante eletrônico portátil e sinalizador luminoso de estado operacional.
Comando CNC

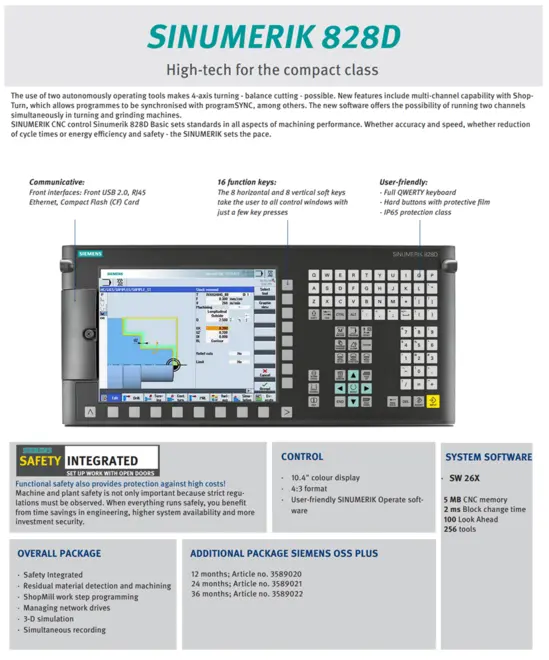

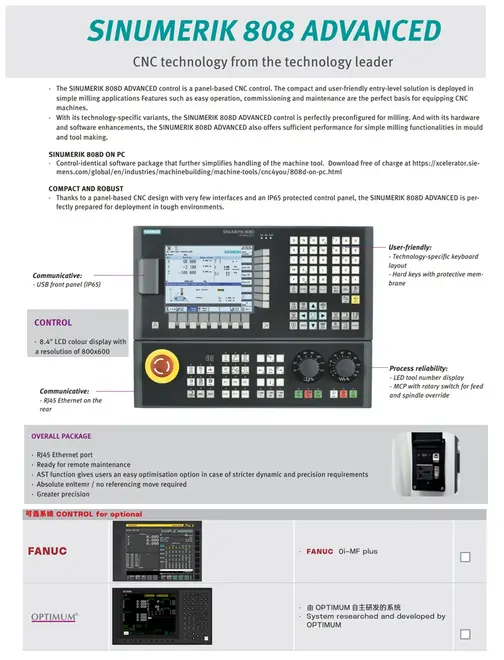

A F300 CNC pode ser configurada com comando Siemens SINUMERIK 808D Advanced ou SINUMERIK 828D, conforme os recursos exigidos pela aplicação.
Também pode ser avaliada uma versão com comando FANUC 0i-MF Plus, de acordo com a disponibilidade e a configuração técnico-comercial definida com o fabricante.
Principais aplicações
- Fabricação de peças e componentes industriais;
- Ferramentarias e fabricação de dispositivos;
- Usinagem de moldes e matrizes;
- Fabricação de bases, placas e componentes de máquinas;
- Usinagem de cavidades, contornos e superfícies;
- Produção em pequenos e médios lotes;
- Manutenção industrial e fabricação de peças especiais;
- Aplicações com quarto ou quinto eixo.
Opcionais
- Spindle BT50 com potência de até 15 kW;
- Comando Siemens SINUMERIK 828D;
- Comando FANUC 0i-MF Plus;
- Transportador de cavacos com carrinho coletor;
- Resfriador de óleo do spindle;
- Refrigeração pelo centro do spindle;
- Separador de óleo e fluido refrigerante;

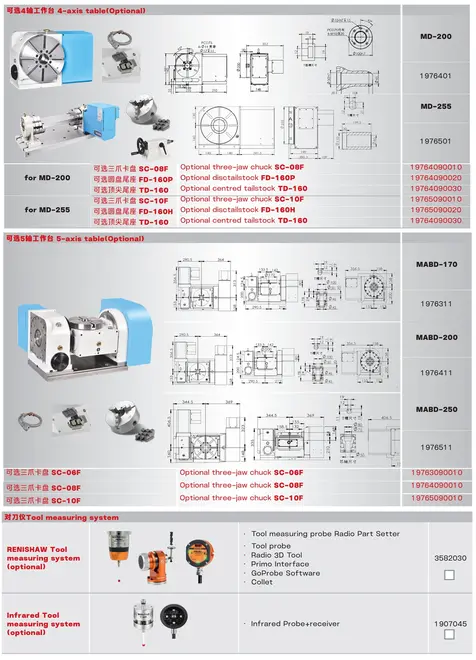

- Mesa rotativa de quarto eixo;
- Contraponto para quarto eixo;
- Mesa basculante para quarto e quinto eixos;
- Sistema Renishaw de medição de ferramentas e peças;
- Sistema infravermelho de medição;
- Conjunto de porta-ferramentas BT40.
Como funciona o fornecimento
Equipamento fornecido sob consulta, por meio de importação direta do fabricante. A aquisição internacional e a nacionalização são realizadas pelo cliente, utilizando seu próprio CNPJ e habilitação para importar.
A Carissimi atua na especificação técnica, configuração da máquina, intermediação comercial e acompanhamento do fornecimento. As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
Informações Técnicas

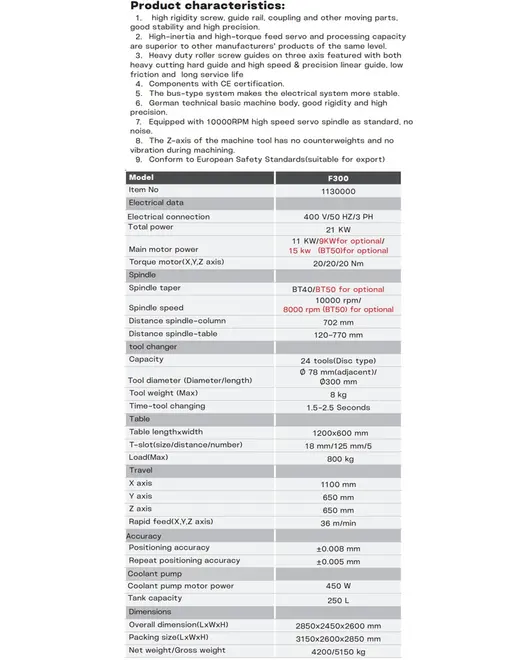

| Modelo | F300 CNC |
| Número do item | 1130000 |
Dados elétricos e acionamentos |
|
| Conexão elétrica informada no catálogo | 400 V / 50 Hz / 3 fases |
| Potência total | 21 kW |
| Potência do motor principal | 11 kW |
| Configurações opcionais de potência | 9 kW ou 15 kW com spindle BT50, conforme configuração |
| Torque dos motores X / Y / Z | 20 / 20 / 20 Nm |
Spindle |
|
| Cone do spindle | BT40 |
| Cone opcional | BT50 |
| Rotação máxima com BT40 | 10.000 rpm |
| Rotação máxima informada com BT50 | 8.000 rpm |
| Distância entre spindle e coluna | 702 mm |
| Distância entre spindle e mesa | 120–770 mm |
Trocador de ferramentas |
|
| Tipo | Magazine tipo disco |
| Capacidade | 24 ferramentas |
| Diâmetro máximo da ferramenta | 78 mm com posições adjacentes ocupadas |
| Comprimento máximo da ferramenta | 300 mm |
| Peso máximo por ferramenta | 8 kg |
| Tempo de troca | 1,5–2,5 segundos |
Mesa |
|
| Dimensões da mesa | 1.200 x 600 mm |
| Rasgos T | 18 mm / 125 mm / 5 rasgos |
| Carga máxima sobre a mesa | 800 kg |
Cursos e desempenho |
|
| Curso do eixo X | 1.100 mm |
| Curso do eixo Y | 650 mm |
| Curso do eixo Z | 650 mm |
| Avanço rápido X / Y / Z | 36 m/min |
| Precisão de posicionamento | ±0,008 mm |
| Repetibilidade | ±0,005 mm |
Sistema de refrigeração |
|
| Potência da bomba de refrigeração | 450 W |
| Capacidade do reservatório | 250 litros |
Dimensões e peso |
|
| Dimensões aproximadas da máquina | 2.850 x 2.450 x 2.600 mm |
| Dimensões aproximadas da embalagem | 3.150 x 2.600 x 2.850 mm |
| Peso líquido / bruto | 4.200 / 5.150 kg |
Observação: as especificações podem variar conforme o cone do spindle, potência selecionada, comando CNC, tensão e frequência elétrica, opcionais e configuração final do equipamento. Os dados devem ser confirmados na proposta técnico-comercial.
