Centro de Usinagem Vertical BT40 TopTech F210P

Centro de Usinagem Vertical BT40 TopTech F210P

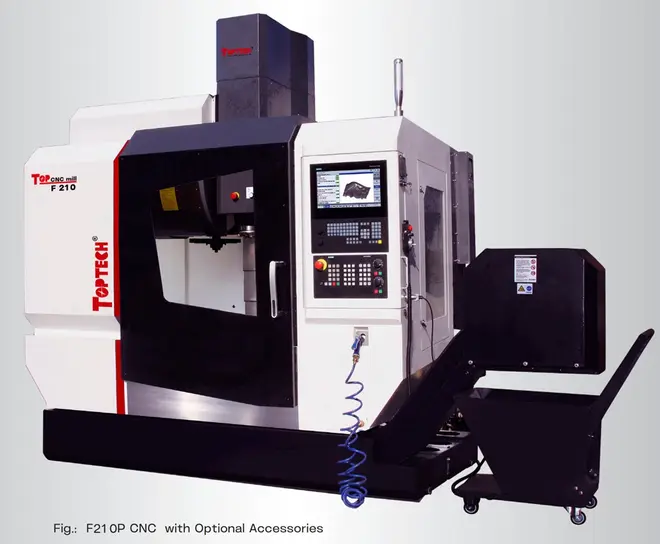

O TopTech F210P é um centro de usinagem vertical desenvolvido para aplicações industriais que exigem maior área de trabalho, capacidade de carga, velocidade de posicionamento e autonomia de ferramentas.

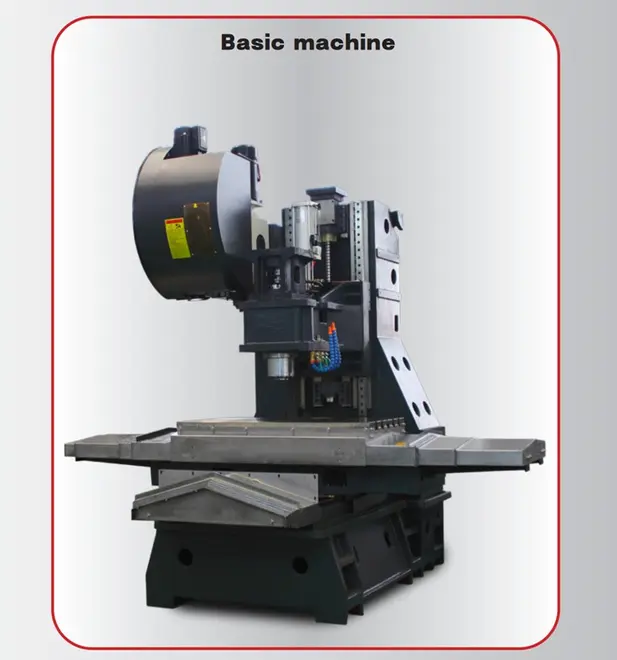

A máquina combina estrutura em ferro fundido com reforços, guias lineares nos três eixos, fusos de esferas, lubrificação central automática e spindle BT40 de acionamento direto. Essa configuração permite realizar operações de fresamento, furação, acabamento, usinagem de cavidades e fabricação de componentes em um mesmo ciclo produtivo.

Spindle BT40 de acionamento direto

O spindle com cone BT40 utiliza sistema de acionamento direto, identificado pelo fabricante como DDS, e atinge até 12.000 rpm. A potência informada do motor principal é de 7,5 kW.

Essa configuração favorece aplicações que exigem boa velocidade de corte, estabilidade térmica, acabamento superficial e menor transmissão de vibrações entre o motor e o spindle.

Envelope de trabalho de 800 x 500 x 550 mm

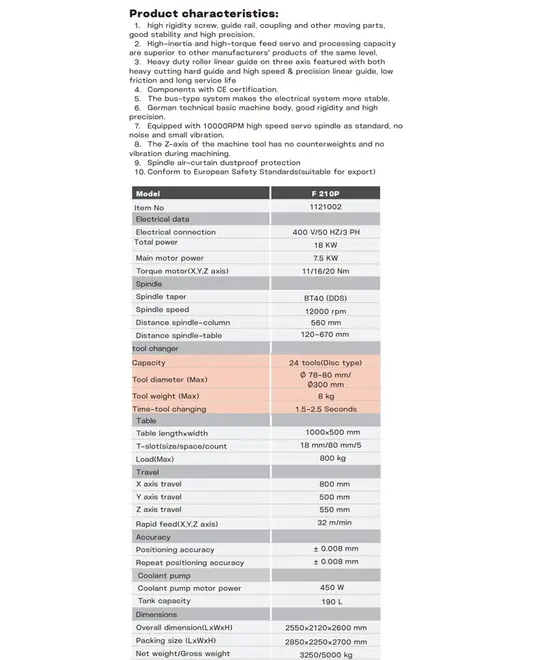

A F210P oferece cursos de 800 mm no eixo X, 500 mm no eixo Y e 550 mm no eixo Z. Sua mesa de 1.000 x 500 mm suporta peças, dispositivos e conjuntos de fixação com peso de até 800 kg.

O avanço rápido de até 32 m/min nos três eixos reduz os tempos de movimentação entre operações e contribui para maior produtividade em ciclos com múltiplas ferramentas.

Trocador automático para 24 ferramentas

O trocador automático tipo disco possui capacidade para 24 ferramentas BT40 e tempo de troca informado entre 1,5 e 2,5 segundos.

A maior capacidade do magazine permite executar processos mais completos sem necessidade de substituições manuais frequentes, atendendo peças que exigem diferentes ferramentas de desbaste, acabamento, furação, rosqueamento e medição.

Comando CNC

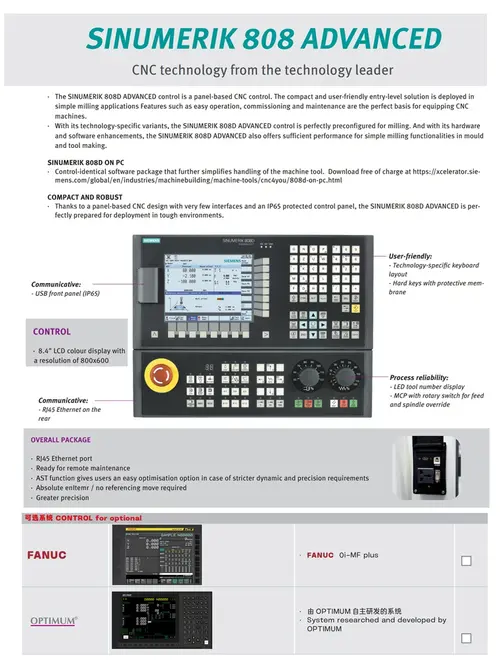

A máquina pode ser configurada com comandos Siemens SINUMERIK 808D Advanced ou SINUMERIK 828D, conforme a aplicação e a configuração técnico-comercial selecionada.

Também pode ser avaliada uma versão com comando FANUC 0i-MF Plus, de acordo com a disponibilidade do fabricante.

Principais aplicações

1. Fabricação de peças e componentes industriais;
2. Ferramentarias e fabricação de dispositivos;
3. Usinagem de moldes e matrizes de pequeno e médio porte;
4. Produção em pequenos e médios lotes;
5. Usinagem de cavidades, contornos e superfícies;
6. Fabricação de bases, placas e componentes de máquinas;
7. Manutenção industrial e produção de peças especiais;
8. Aplicações com quarto ou quinto eixo.

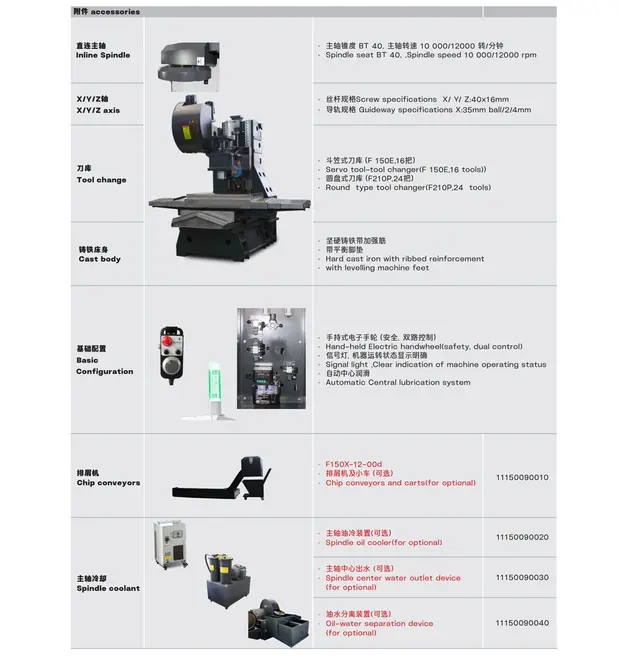

Opcionais

1. Comando Siemens SINUMERIK 828D;
2. Comando FANUC 0i-MF Plus;
3. Transportador de cavacos com carrinho coletor;
4. Resfriador de óleo do spindle;
5. Refrigeração pelo centro do spindle;
6. Separador de óleo e fluido refrigerante;

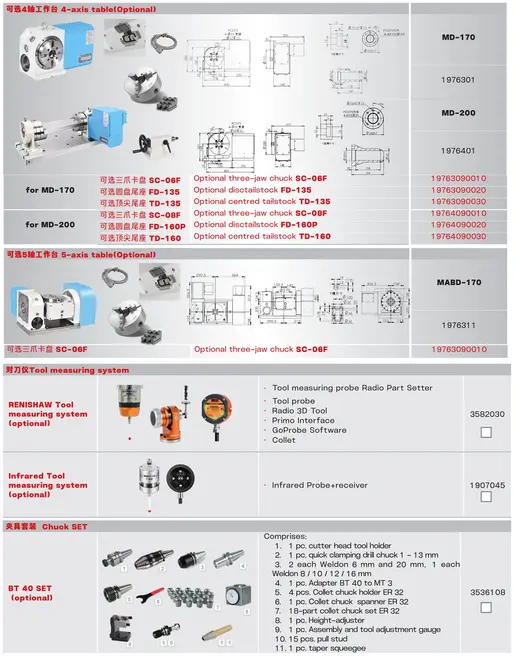

7. Mesa rotativa de quarto eixo;
8. Contraponto para quarto eixo;
9. Mesa basculante para quarto e quinto eixos;
10. Sistema Renishaw de medição de ferramentas e peças;
11. Sistema infravermelho de medição;
12. Conjunto de porta-ferramentas BT40.

Como funciona o fornecimento

Equipamento fornecido sob consulta, por meio de importação direta do fabricante. A aquisição internacional e a nacionalização são realizadas pelo cliente, utilizando seu próprio CNPJ e habilitação para importar.

A Carissimi atua na especificação técnica, configuração da máquina, intermediação comercial e acompanhamento do fornecimento. As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.

Observação: as especificações podem variar conforme o comando CNC, tensão e frequência elétrica, opcionais e configuração final selecionada. Os dados devem ser confirmados na proposta técnico-comercial.
