Descrição do produto

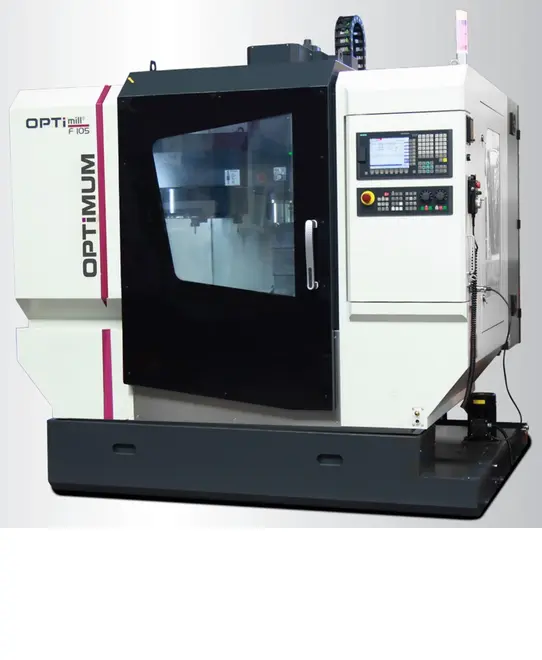

Centro de Usinagem Vertical BT40 TopTech F105
O TopTech F105 é um centro de usinagem vertical desenvolvido para aplicações industriais que exigem maior capacidade de trabalho, rigidez estrutural e produtividade do que equipamentos CNC compactos.
Com estrutura em ferro fundido, guias lineares nos três eixos, fusos de esferas e lubrificação central automática, a máquina atende operações de fresamento, furação, acabamento, fabricação de cavidades e usinagem de componentes em pequenos e médios lotes.
Spindle BT40 de 10.000 rpm
O spindle com cone BT40 atinge até 10.000 rpm e possui potência contínua informada de 3,7 kW. Essa configuração permite utilizar uma ampla variedade de ferramentas para usinagem de peças, dispositivos, moldes de pequeno porte e componentes industriais.
Maior capacidade de trabalho
A F105 possui cursos de 630 mm no eixo X, 350 mm no eixo Y e 500 mm no eixo Z. Sua mesa de 800 x 350 mm suporta peças e dispositivos com peso de até 350 kg.
O avanço rápido de até 24 m/min contribui para a redução dos tempos de posicionamento e para maior produtividade em ciclos com múltiplas operações.
Trocador automático de ferramentas
O trocador automático servoacionado possui capacidade para 12 ferramentas BT40, permitindo executar diferentes operações em um mesmo ciclo de usinagem e reduzindo intervenções manuais durante o processo.

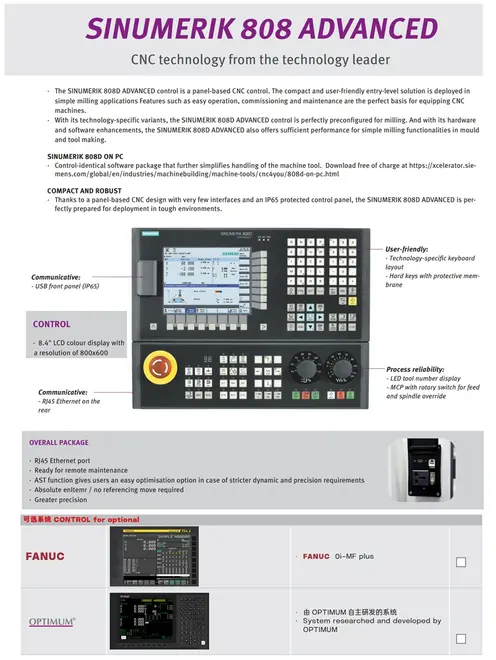

Comando CNC
A configuração apresentada pelo fabricante utiliza o comando Siemens SINUMERIK 808D Advanced. Também pode ser avaliada uma configuração com comando FANUC 0i-MF Plus, conforme disponibilidade e especificação definida na proposta técnico-comercial.
Principais aplicações
- Fabricação de peças e componentes industriais;
- Ferramentarias e fabricação de dispositivos;
- Manutenção industrial;
- Prototipagem funcional;
- Produção em pequenos e médios lotes;
- Usinagem de cavidades, contornos e superfícies;
- Laboratórios de pesquisa, desenvolvimento e ensino tecnológico.

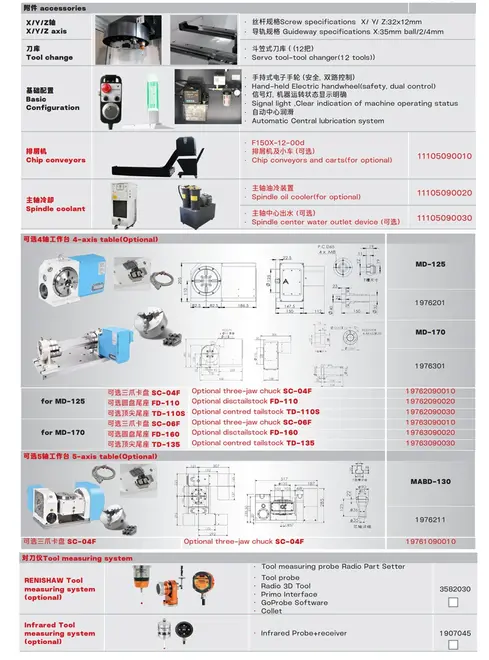

Opcionais
- Comando FANUC 0i-MF Plus;
- Transportador de cavacos com carrinho coletor;
- Resfriador de óleo do spindle;
- Refrigeração pelo centro do spindle;
- Mesa rotativa de quarto eixo;
- Contraponto para quarto eixo;
- Mesa basculante para quarto e quinto eixos;
- Sistema Renishaw de medição de ferramentas e peças;
- Sistema infravermelho de medição.
Como funciona o fornecimento
Equipamento fornecido sob consulta, por meio de importação direta do fabricante. A aquisição internacional e a nacionalização são realizadas pelo cliente, utilizando seu próprio CNPJ e habilitação para importar.
A Carissimi atua na especificação técnica, configuração da máquina, intermediação comercial e acompanhamento do fornecimento. As condições de instalação, comissionamento, treinamento, garantia e suporte técnico são definidas individualmente na proposta técnico-comercial.
Informações Técnicas

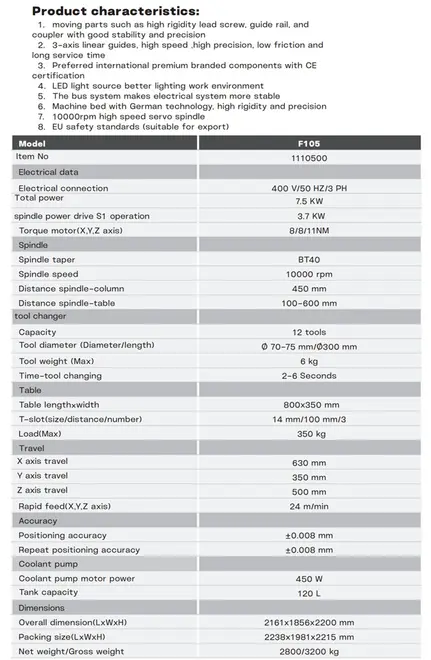

| Modelo | F105 |
| Número do item | 1110500 |

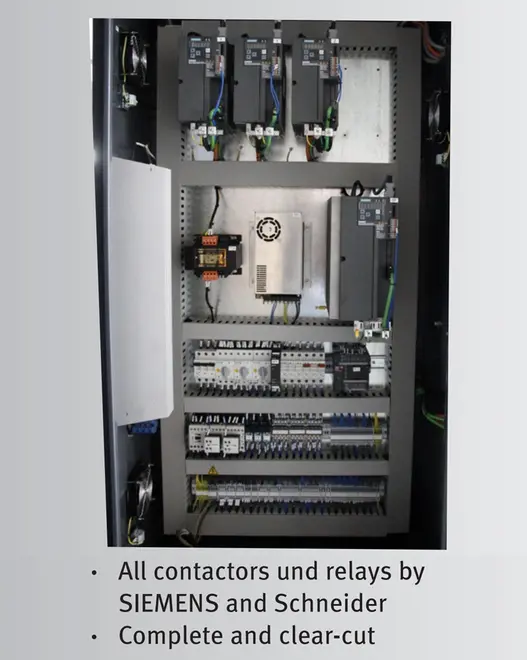

Dados elétricos e acionamentos |
|
| Conexão elétrica informada no catálogo | 400 V / 50 Hz / 3 fases |
| Potência total | 7,5 kW |
| Potência do spindle em regime S1 | 3,7 kW |
| Torque dos motores X / Y / Z | 8 / 8 / 11 Nm |
Spindle |
|
| Cone do spindle | BT40 |
| Rotação máxima | 10.000 rpm |
| Distância entre spindle e coluna | 450 mm |
| Distância entre spindle e mesa | 100–600 mm |
Trocador de ferramentas |
|
| Tipo | Carrossel servoacionado |
| Capacidade | 12 ferramentas |
| Diâmetro máximo da ferramenta | 70–75 mm, conforme ocupação das posições adjacentes |
| Comprimento máximo da ferramenta | 300 mm |
| Peso máximo por ferramenta | 6 kg |
| Tempo de troca | 2–6 segundos |
Mesa |
|
| Dimensões da mesa | 800 x 350 mm |
| Rasgos T | 14 mm / 100 mm / 3 rasgos |
| Carga máxima sobre a mesa | 350 kg |
Cursos e desempenho |
|
| Curso do eixo X | 630 mm |
| Curso do eixo Y | 350 mm |
| Curso do eixo Z | 500 mm |
| Avanço rápido X / Y / Z | 24 m/min |
| Precisão de posicionamento | ±0,008 mm |
| Repetibilidade | ±0,008 mm |
Sistema de refrigeração |
|
| Potência da bomba de refrigeração | 450 W |
| Capacidade do reservatório | 120 litros |
Dimensões e peso |
|
| Dimensões aproximadas da máquina | 2.161 x 1.856 x 2.200 mm |
| Dimensões aproximadas da embalagem | 2.238 x 1.981 x 2.215 mm |
| Peso líquido / bruto | 2.800 / 3.200 kg |
Observação: as especificações podem variar de acordo com o comando CNC, tensão e frequência elétrica, opcionais e configuração final selecionada. Os dados devem ser confirmados na proposta técnico-comercial.
