Caixa Controladora DDC v3.1 Oficial do Torno CNC TRC2

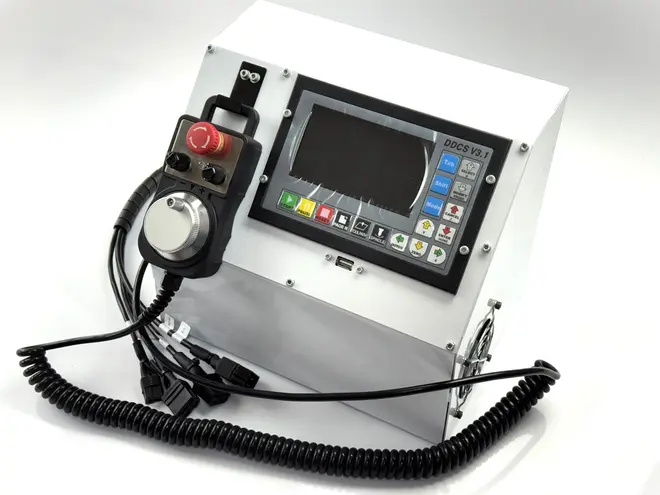

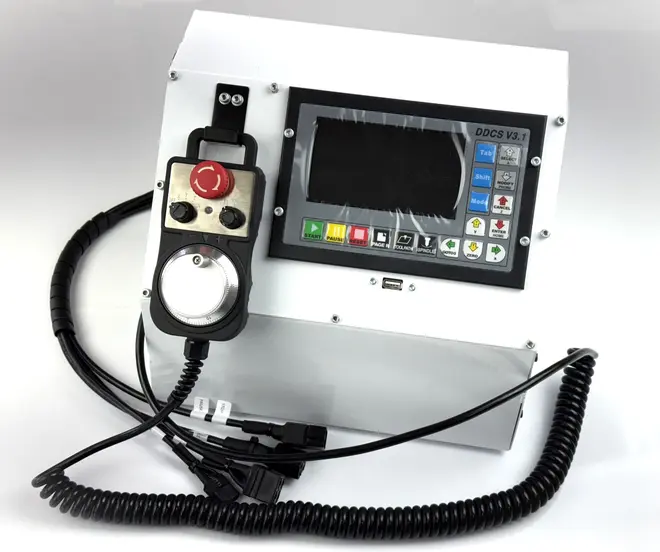

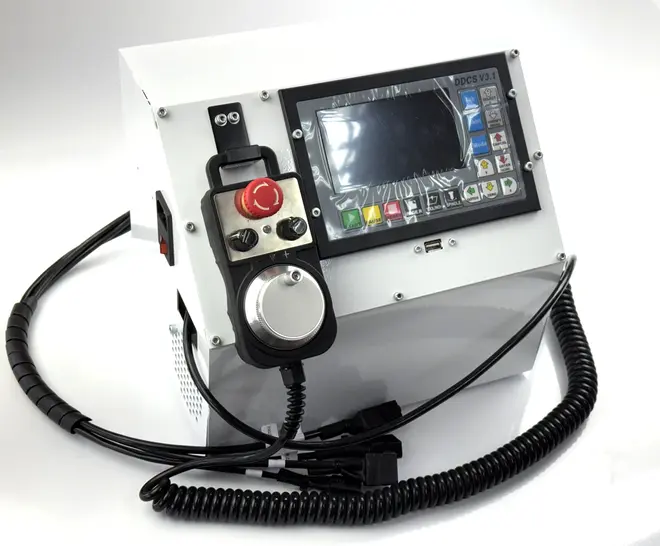

Painel original do mini torno CNC TRC2
Esta caixa controladora plug‑and‑play reúne o comando DDCS v3.1, fonte 24 V industrial,ventilação forçada e todos os chicotes etiquetados para limit switches, motores e e-stop. É o coração eletrônico do modeloTRC2, permitindo de fábrica step‑dir de até 500 kHz para os dois eixos e saída analógica 0‑10 V para controle de rotação.Basta fixar o gabinete, conectar os terminais e ligar.
Itens que acompanham
- Painel DDCS v3.1 – tela TFT selado;
- Pendant MPG com E‑Stop, seletor de eixo X / Z e incrementos ×1/×10/×100;
- Fonte chaveada 24 V / 6 A, protegida contra curto e surto;
- Ventoinha 80 mm;
- Drivers motores;
- Cabos de potência e sinal com conectores de engate rápido;
- Manual de pinos + diagrama elétrico colorido.
Benefícios imediatos
- Instalação expressa – gabinete perfurado para a carenagem original do TRC2.
- Interface familiar FANUC‑like – programa via G‑code ou porta USB.
- Manutenção simplificada – bornes molares e fios numerados.
- Segurança integrada – botão de emergência e relé de travamento de spindle podem ser solicitados por demanda.
Especificações rápidas
| Tamanho do painel | 300mm × 220 mm x 260mm |
| Saída de pulso | 500 kHz por eixo (X, Z) |
| Controle de spindle | 0‑10 V |
| Entradas | 9 digitais opto‑isoladas (fins de curso, probe, e-stop, pause) |
| Saídas | 3 NPN 24 V / 300 mA (M3/M5, M8/M9, M10/M11) |
| Alimentação | AC 220 V ±10 % |
| Peso do conjunto | 6kg |
Compatibilidade
Projetada para o TRC2 original (malha aberta ou fechada). Para outros tornos da família TRC consulte nosso suporte: fornecemos kits sob medida para TRC3, TRC4 e projetos especiais. Possuímos diversas opções de retrofit para tornos e fresadoras.
Por que escolher a Casa do Mecânico?
- Equipe de engenharia dedicada a retrofits desde 2012;
- Estoque nacional de placas, cabos e displays – sem espera de importação;
- Suporte remoto gratuito na primeira partida (video‑call);
- Pagamento facilitado em até 10× sem juros.
